модель 2023 года
- Модель CMX300
- Код модели CMX300A A

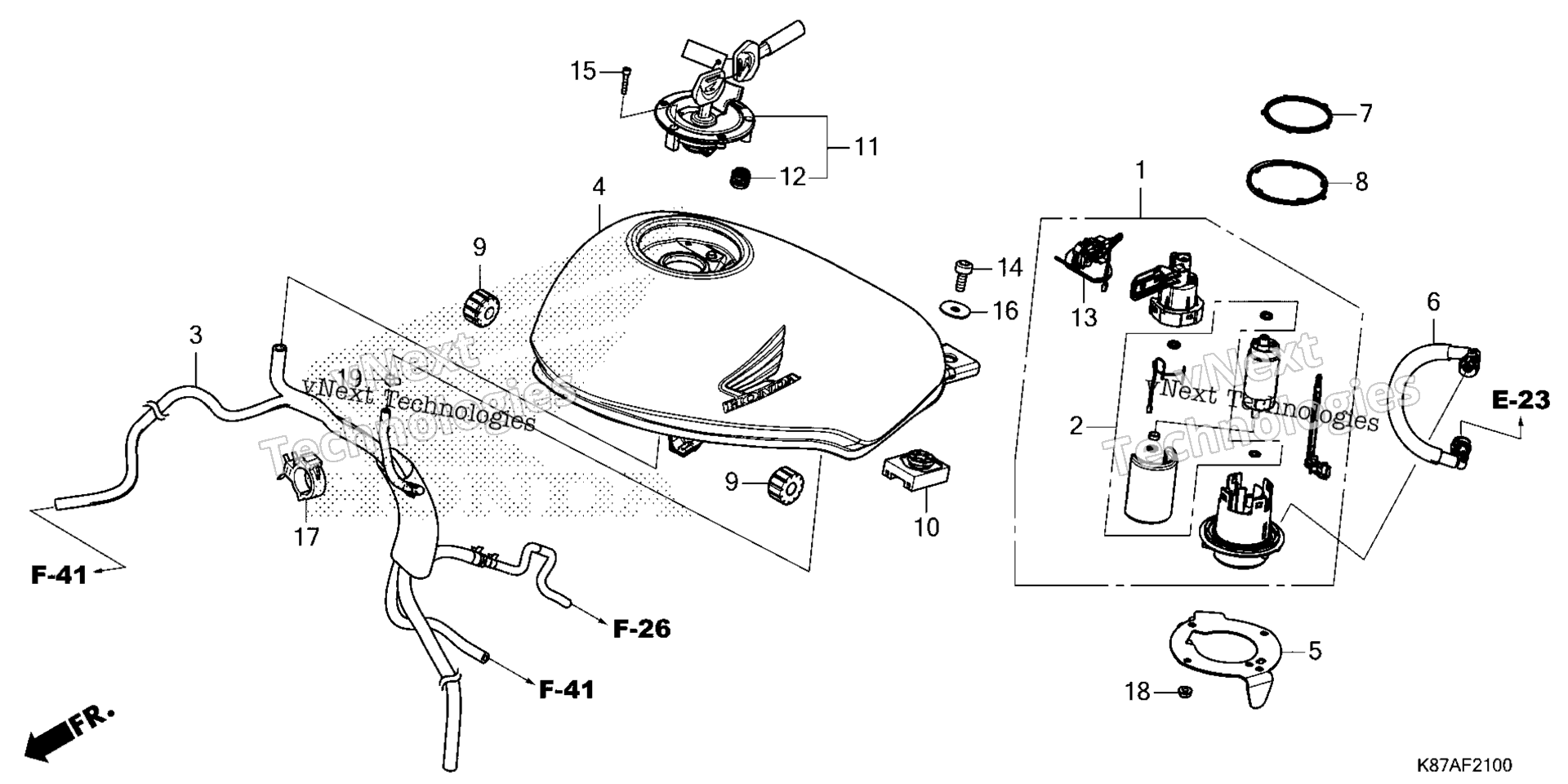

Схема топливной системы TANK / FUEL PUMP для CMX300A A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT ASSY., FUEL (NIPPON SEIKI) (MSDS) art. 16700-K87-A01
По запросу
2
FILTER SET art. 16707-K45-N01
По запросу
3
TUBE ASSY. art. 17417-K87-A00
По запросу
4
TANK SET, FUEL (TYPE1) (WL) art. 17520-K2Y-A00ZE
По запросу
4
TANK SET, FUEL (TYPE2) (WL) art. 17520-K2Y-A00ZD
По запросу
5
PLATE, SETTING art. 17526-K87-A00
По запросу
6
HOSE, FUEL FEED art. 17570-K87-A01
По запросу
7
GASKET, FUEL PUMP art. 17572-K26-900
По запросу
8
DUST SEAL (OHTSUKA POLY TECH) art. 17573-KPN-A71
По запросу
9
CUSHION, FR. FUEL TANK art. 17611-KPK-900
По запросу
10
CUSHION, RR. FUEL TANK art. 17613-K87-A00
По запросу
11
CAP, FUEL FILLER art. 17620-KZZ-J03
По запросу
12
SEAL, BREATHER art. 17621-MGP-D62
По запросу
13
FUEL UNIT (NIPPON SEIKI) art. 37800-K87-A01
По запросу
14
BOLT, SOCKET (8X22) art. 90116-MGZ-J00
По запросу
15
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
16
WASHER, PLAIN (8MM) art. 90325-KCC-900
По запросу
17
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
18
NUT, FLANGE (6MM) art. 94050-06000
По запросу
