модель 2024 года
- Модель CMX1100
- Код модели CMX1100D2 AC

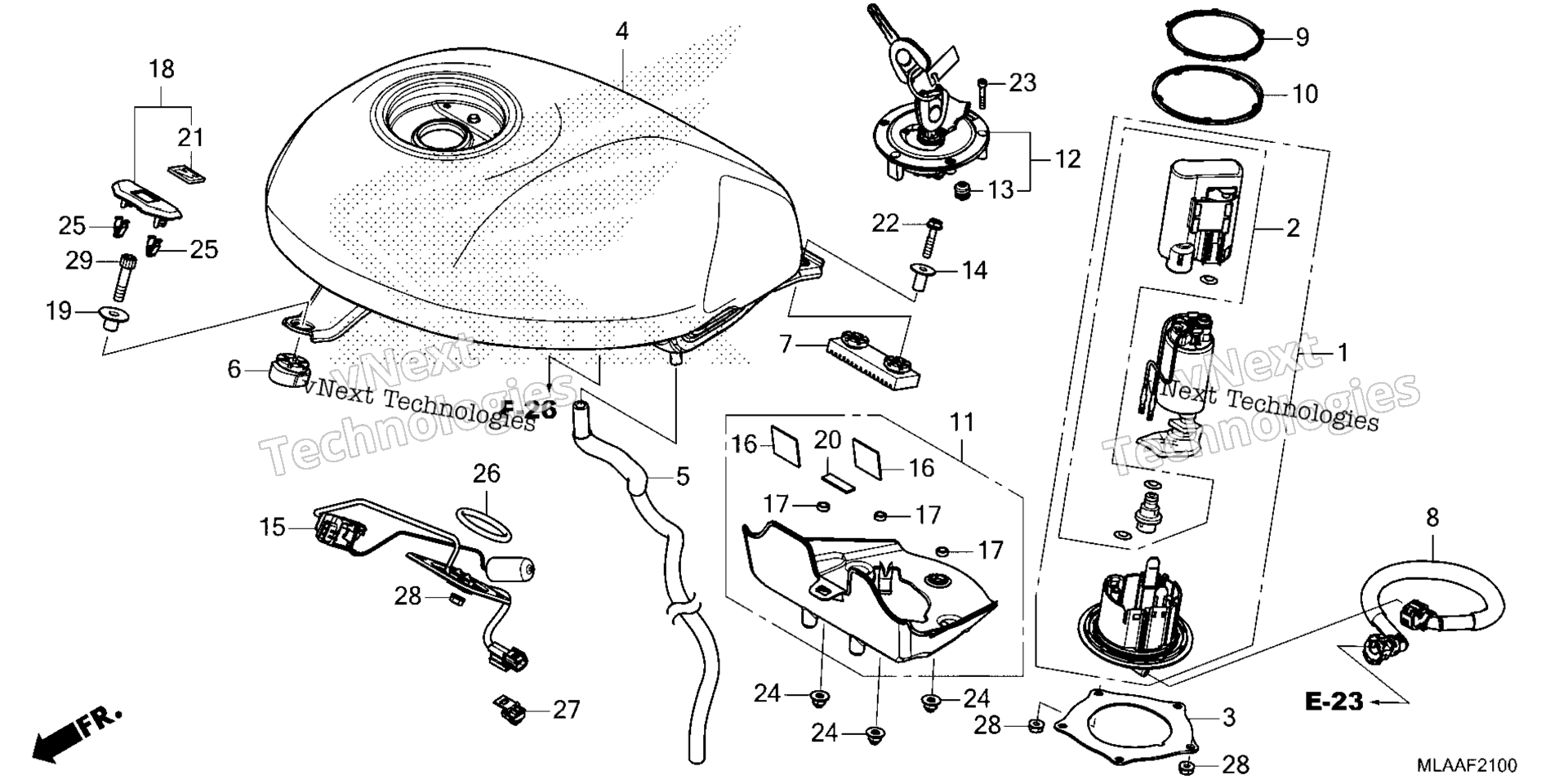

Схема топливной системы TANK / FUEL PUMP для CMX1100D2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL (MSDS) art. 16700-MLA-A01
По запросу
2
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
3
PLATE, FUEL PUMP SETTING art. 17506-MLA-A00
По запросу
4
TANK SET, FUEL (TYPE1) (WL) art. 17520-MLA-A00ZC
По запросу
5
TUBE, FUEL TANK DRAIN art. 17541-MLA-A00
По запросу
6
RUBBER, FR. FUEL TANK art. 17561-MLA-A00
По запросу
7
RUBBER, RR. FUEL TANK art. 17562-MLA-A00
По запросу
8
HOSE, FUEL FEED art. 17570-MLA-A01
По запросу
9
GASKET, FUEL PUMP art. 17572-MKT-D00
По запросу
10
DUST SEAL art. 17573-MKT-D00
По запросу
11
COVER, FUEL TANK (LOWER) art. 17575-MLA-A00
По запросу
12
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
13
SEAL, BREATHER art. 17621-MGP-D62
По запросу
14
COLLAR, RADIATOR MOUNTING art. 19052-MFG-D00
По запросу
15
FUEL UNIT art. 37800-MLA-A01
По запросу
16
RUBBER, SEAT RAIL art. 50283-MR7-300
По запросу
17
COLLAR, FR. FENDER art. 61102-MGS-D30
По запросу
18
COVER, EMBLEM BASE art. 64110-MLA-A00
По запросу
19
COLLAR (8X12) art. 80101-KB7-600
По запросу
20
RUBBER, RR. FRAME art. 80129-MEG-000
По запросу
21
EMBLEM, PRODUCT (UEHARA) art. 86150-GFC-902
По запросу
22
BOLT, FLANGE (6X28) art. 90031-GHB-690
По запросу
23
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
24
NUT, OPEN STAY (6MM) art. 90301-693-000
По запросу
25
CLIP, SNAP FITTING (PO)(NATURAL) art. 90666-SDA-A01
По запросу
26
O-RING (39.5X5) art. 91305-KEH-601
По запросу
27
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
28
NUT, FLANGE (6MM) art. 94050-06080
По запросу
29
BOLT, SOCKET (8X32) art. 96600-08032-10
По запросу
