модель 2024 года
- Модель CMX1100
- Код модели CMX1100D2 AC

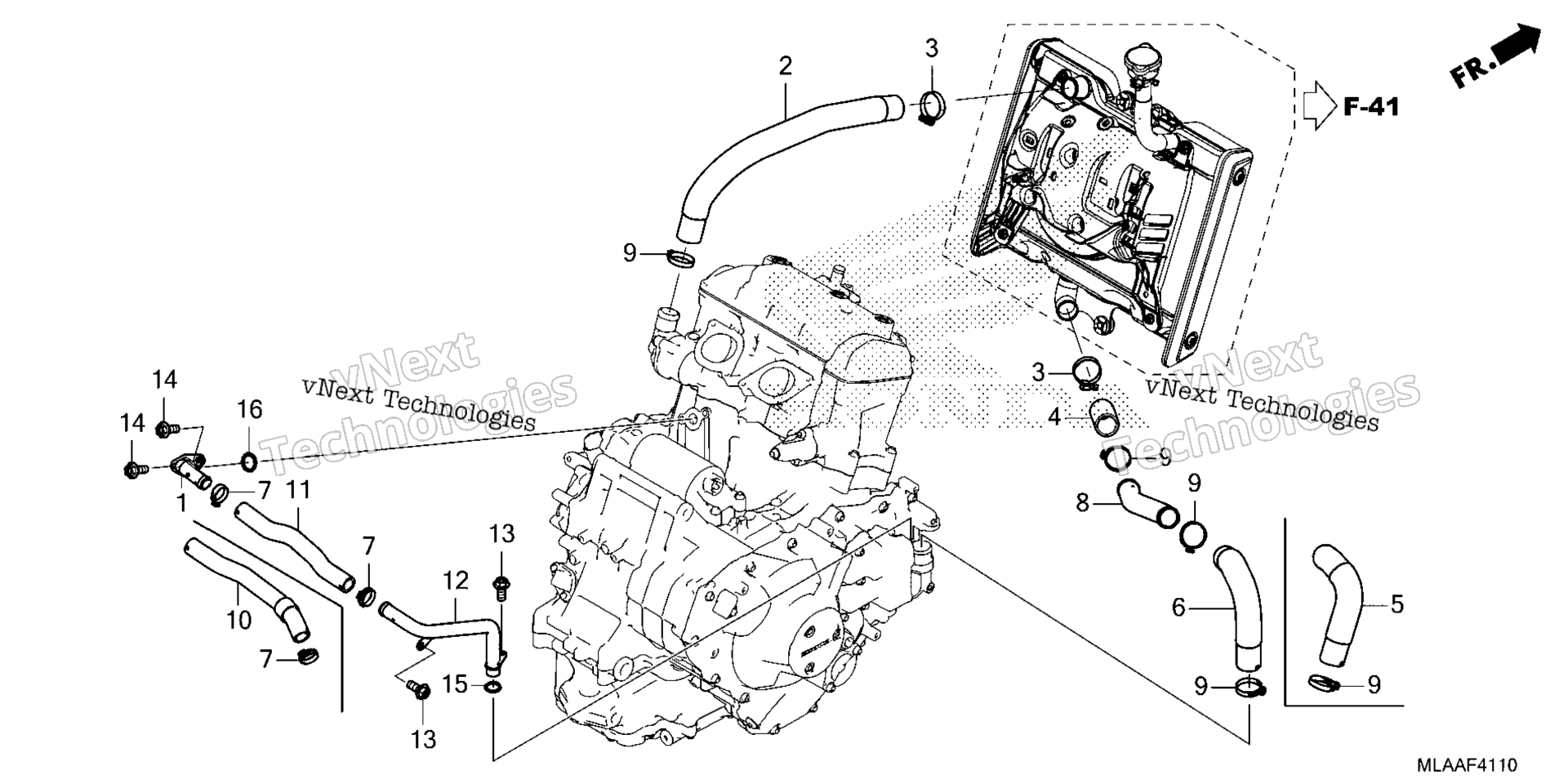

Схема радиатора HOSE / WATER PIPE для CMX1100D2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, WATER (LOWER) art. 19061-MJP-G50
По запросу
2
HOSE, RADIATOR (UPPER) art. 19501-MLA-A00
По запросу
3
CLAMP, WATER HOSE art. 19505-ML3-770
По запросу
4
HOSE, THERMOSTAT COVER art. 19506-MKF-D40
По запросу
6
HOSE A, RADIATOR (LOWER) (DCT) art. 19511-MLA-A50
По запросу
7
CLAMP, HOSE (D21) art. 19512-MKF-D41
По запросу
8
PIPE, RADIATOR (LOWER) art. 19513-MLA-A00
По запросу
9
CLAMP, HOSE (D29.8) art. 19514-MKF-D41
По запросу
11
HOSE, WATER (LOWER) art. 19521-MKK-D50
По запросу
12
PIPE, WATER art. 19530-MJP-G80
По запросу
13
BOLT, FLANGE (6X14) (S-NSHF) art. 90026-GHB-630
По запросу
14
BOLT, FLANGE (6X16) art. 90026-GHB-640
По запросу
15
O-RING (15X2.5) art. 91301-MY9-003
По запросу
16
Кольцо уплотнительное 17.4X2.9 art. 91304-HN8-003
По запросу
