модель 2000 года
- Модель DR650
- Код модели DR650SE

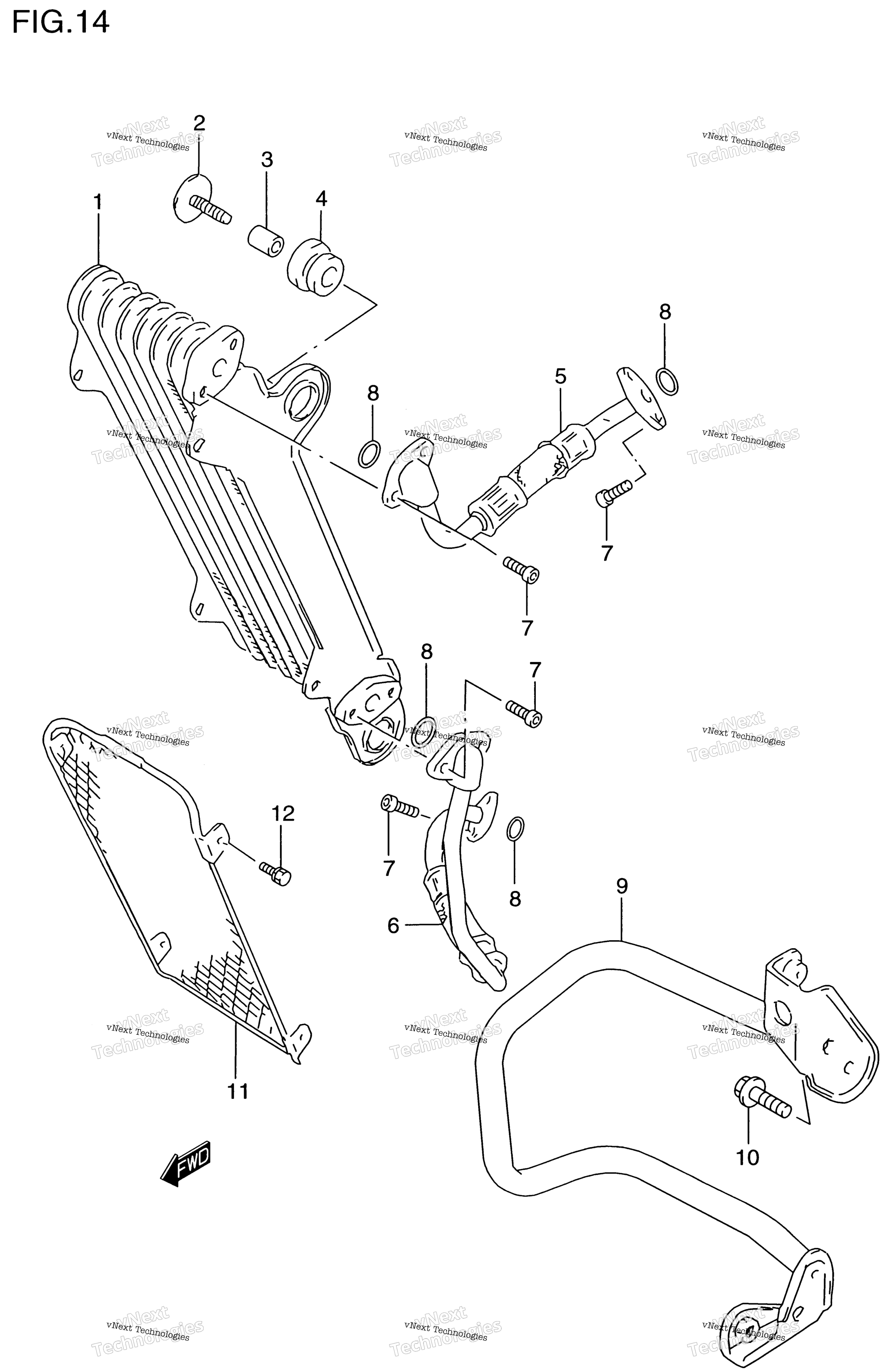

Схема масляного радиатора для DR650SE
Схема
Детали
Номер
Наименование детали
Цена
1
COOLER ASSY,OIL art. 16600-32E00-000
По запросу
2
BOLT (8X28) art. 09116-08120-000
По запросу
3
Втулка Suzuki art. 09180-08193-000
от 368 ₽
3
SPACER MODEL V art. 09180-08192-000
По запросу
3
SPACER (8.2X12X17) MODEL T art. 09180-08143-000
По запросу
4
CUSHION,OIL COOLER art. 16629-12D00-000
По запросу
5
HOSE, OIL COOLER NO.1 art. 16460-32E00-000
По запросу
6
HOSE, OIL COOLER NO.2 art. 16470-32E00-000
По запросу
7
BOLT, OIL HOSE MODEL T/V art. 07130-0616B-000
По запросу
7
BOLT, OIL HOSE ENGINE SIDE MODEL W/X/Y art. 01547-0616B-000
По запросу
8
O RING (D:2.4,ID:12.3) MODEL T/V art. 09280-12008-000
По запросу
8
O RING (D:2.4,ID:11.8) MODEL W/X/Y art. 09280-12012-000
По запросу
9
GUARD MODEL T art. 16640-32E01-Z16
По запросу
9
GUARD MODEL T art. 16640-32E01-24K
По запросу
9
GUARD,OIL COOLER MODEL V/W/X/Y art. 16640-32E11-000
По запросу
10
BOLT art. 01550-0820A-000
По запросу
11
BUMPER,OIL COOLER art. 16650-32E00-000
По запросу
12
BOLT, OIL COOLER BUMPER art. 02162-0510A-000
По запросу
