модель 2000 года
- Модель DR650
- Код модели DR650SE

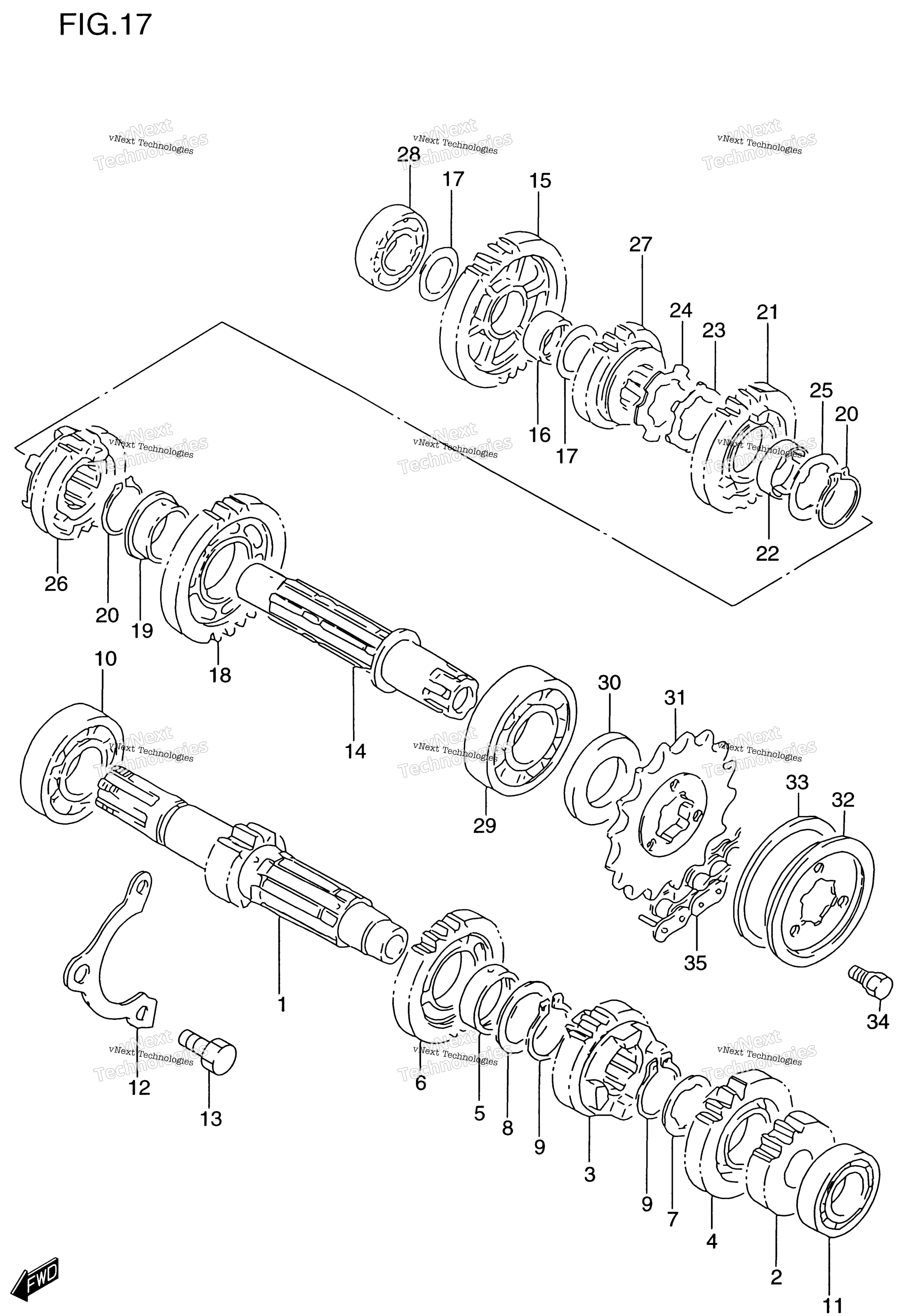

Схема трансмиссии для DR650SE
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:12) MODEL V/W/X/Y art. 24120-14810-000
По запросу
2
GEAR, 2ND DRIVE (NT:16) art. 24221-14A10-000
По запросу
3
GEAR, 3RD DRIVE (NT:21) art. 24231-12D21-000
По запросу
4
GEAR, 4TH DRIVE (NT:21) MODEL T/V art. 24241-14A10-000
По запросу
5
BUSH art. 24252-19F00-000
По запросу
6
GEAR, 5TH DRIVE (NT:23) art. 24251-14A10-000
По запросу
7
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
8
Шайба Suzuki art. 09181-25167-000
от 420 ₽
9
CIRCLIP art. 09380-25003-000
По запросу
10
BEARING, RH (22X56X16) art. 09262-22028-000
По запросу
11
BEARING, LH (17X40X12) MODEL Y art. 09262-17046-000
По запросу
11
BEARING, LH (17X40X12) MODEL T/V/W/X art. 09262-17027-000
По запросу
12
RETAINER,CNTR SHAFT BRG art. 24741-14A00-000
По запросу
13
BOLT art. 01500-0816B-000
По запросу
14
DRIVESHAFT MODEL V/W/X/Y art. 24130-14A10-000
По запросу
15
GEAR, 1ST DRIVEN (NT:29) art. 24311-14A01-000
По запросу
16
BUSH art. 09300-20032-000
По запросу
17
WASHER MODEL T art. 08211-20301-000
По запросу
17
WASHER (20X30X1.0) MODEL V/W/X/Y art. 09181-20195-000
По запросу
18
GEAR, 2ND DRIVEN (NT:26) art. 24321-14A10-000
По запросу
19
BUSH art. 09301-25002-000
По запросу
20
CIRCLIP art. 09380-25003-000
По запросу
21
GEAR, 3RD DRIVEN (NT:26) art. 24331-14A20-000
По запросу
22
BUSH art. 24332-24510-000
По запросу
23
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
24
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
25
WASHER art. 09167-25016-000
По запросу
26
GEAR, 4TH DRIVEN (NT:21) MODEL W/X/Y art. 24341-14A10-000
По запросу
27
GEAR, 5TH DRIVEN (NT:19) MODEL W/X/Y art. 24351-14A10-000
По запросу
28
BEARING, RH (20X42X12) art. 09262-20059-000
По запросу
29
BEARING, LH (25X62X17) art. 09262-25125-000
По запросу
30
OIL SEAL, LH (25X44X7) art. 09283-25096-000
По запросу
31
SPROCKET (NT:15) art. 27511-31D00-000
По запросу
32
PLATE (YELLOW) art. 27512-44B00-000
По запросу
33
DAMPER art. 27517-37400-000
По запросу
34
BOLT art. 09111-06039-000
По запросу
35
CHAIN, DRIVE (DID525V9X110LE) art. 27600-32C90-110
По запросу
