модель 2000 года
- Модель GS500
- Код модели GS500E

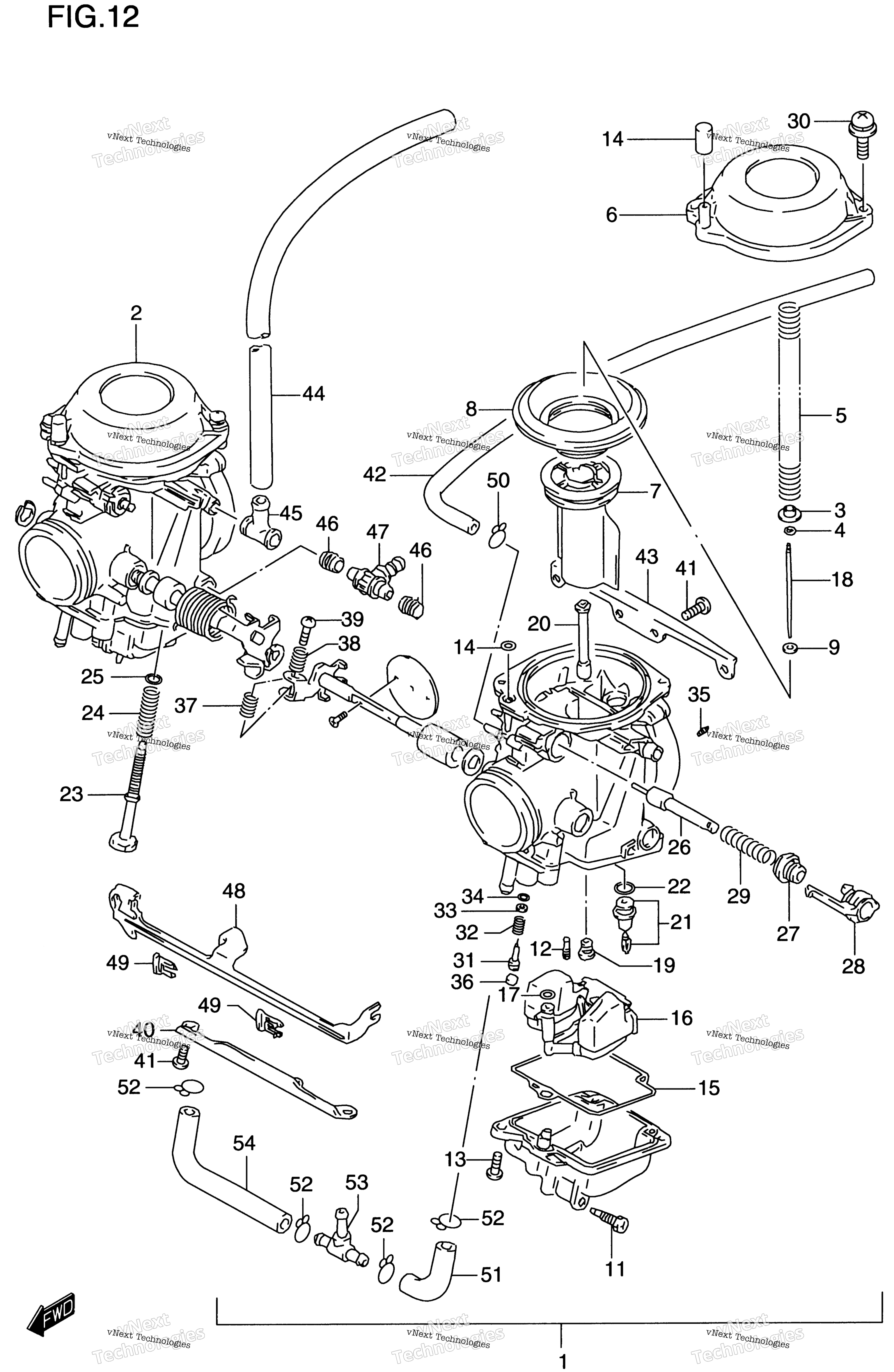

Схема карбюратора для GS500E
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY, LH E.NO.M501-170812~ art. 13201-01D02-000
По запросу
1
CARBURETOR ASSY, LH E33 ~E.NO.M501-170811 art. 13201-01DA1-000
По запросу
2
CARBURETOR ASSY, RH E33 E.NO.M501-170812~; Includes Item(s) 3 - 24 art. 13202-01DA1-000
По запросу
2
CARBURETOR ASSY, RH E.NO.M501-170812~ art. 13202-01D02-000
По запросу
3
WASHER art. 13382-42A00-000
По запросу
4
E RING art. 13394-40D20-000
По запросу
5
Пружина карбюратора Suzuki art. 13417-42A00-000
По запросу
5
SPRING E33 art. 13417-06C00-000
По запросу
6
COVER, DIAPHRAGM art. 13502-01D00-000
По запросу
7
VALVE, PISTON art. 13501-01D00-000
По запросу
8
Диафрагма карбюратора Suzuki art. 13507-17C02-000
от 2 615 ₽
9
RING art. 13387-47010-000
По запросу
10
Крышка Suzuki art. 13508-17C00-000
По запросу
11
.SCREW,DRAIN art. 13247-02340-000
По запросу
12
JET, PILOT (37.5) art. 09492-35010-000
По запросу
13
SCREW art. 02112-05127-000
По запросу
14
Уплотнительное кольцо Suzuki art. 13509-17C00-000
По запросу
15
Прокладка Suzuki art. 13258-44B00-000
По запросу
16
FLOAT ASSY art. 13240-01D00-000
По запросу
17
Уплотнительное кольцо Suzuki art. 13374-46710-000
По запросу
18
JET, NEEDLE (O-3M) art. 09494-00871-000
По запросу
19
JET, MAIN (122.5) art. 09491-24013-000
По запросу
20
NEEDLE, JET (5DH8-1) art. 13383-01D00-000
По запросу
21
VALVE ASSY, NEEDLE MODEL V art. 13370-02D01-000
По запросу
22
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
23
ADJUSTER RH art. 13267-14D10-000
По запросу
24
SPRING RH art. 13375-14D10-000
По запросу
25
WASHER RH; Includes Item(s) 26 - 36 art. 13427-38300-000
По запросу
26
PLUNGER ASSY art. 13411-01D00-000
По запросу
27
CAP art. 13418-17C01-000
По запросу
28
HOLDER, GUIDE art. 13418-17C10-000
По запросу
29
SPRING art. 13417-09110-000
По запросу
30
SCREW art. 02112-7516A-000
По запросу
31
SCREW, PILOT (1 1/2) E33 art. 13279-47070-000
По запросу
32
.SPRING art. 13268-47070-000
По запросу
33
Шайба Suzuki art. 13291-29900-000
По запросу
34
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
35
JET, AIR (1.3) art. 09493-26004-000
По запросу
35
JET, AIR (1.35) E33 art. 09493-27002-000
По запросу
36
PLUG art. 13281-05A00-000
По запросу
37
SPRING art. 13268-96111-000
По запросу
38
SPRING art. 13271-44B00-000
По запросу
39
SCREW art. 13267-44B00-000
По запросу
40
PLATE art. 13628-01D00-000
По запросу
41
SCREW art. 02112-05127-000
По запросу
42
HOSE (5X9X350) art. 13684-01D10-000
По запросу
43
PLATE art. 13628-01D10-000
По запросу
44
HOSE ASSY (7X11X600) L:600?400 art. 44421-32ER0-000
По запросу
45
HOSE art. 13684-20C10-000
По запросу
46
Кольцо уплотнительное Suzuki art. 13673-44B00-000
По запросу
47
NIPPLE art. 13685-44B00-000
По запросу
48
LEVER art. 13413-01D00-000
По запросу
49
HOLDER art. 13439-17C00-000
По запросу
50
.CLIP art. 09401-08410-000
По запросу
51
HOSE E33 art. 13684-48B11-000
По запросу
52
.CLIP E33 art. 09401-10401-000
По запросу
53
NIPPLE E33 art. 13685-48B00-000
По запросу
54
HOSE E33 art. 13684-48B11-000
По запросу
