модель 2000 года
- Модель GS500
- Код модели GS500E

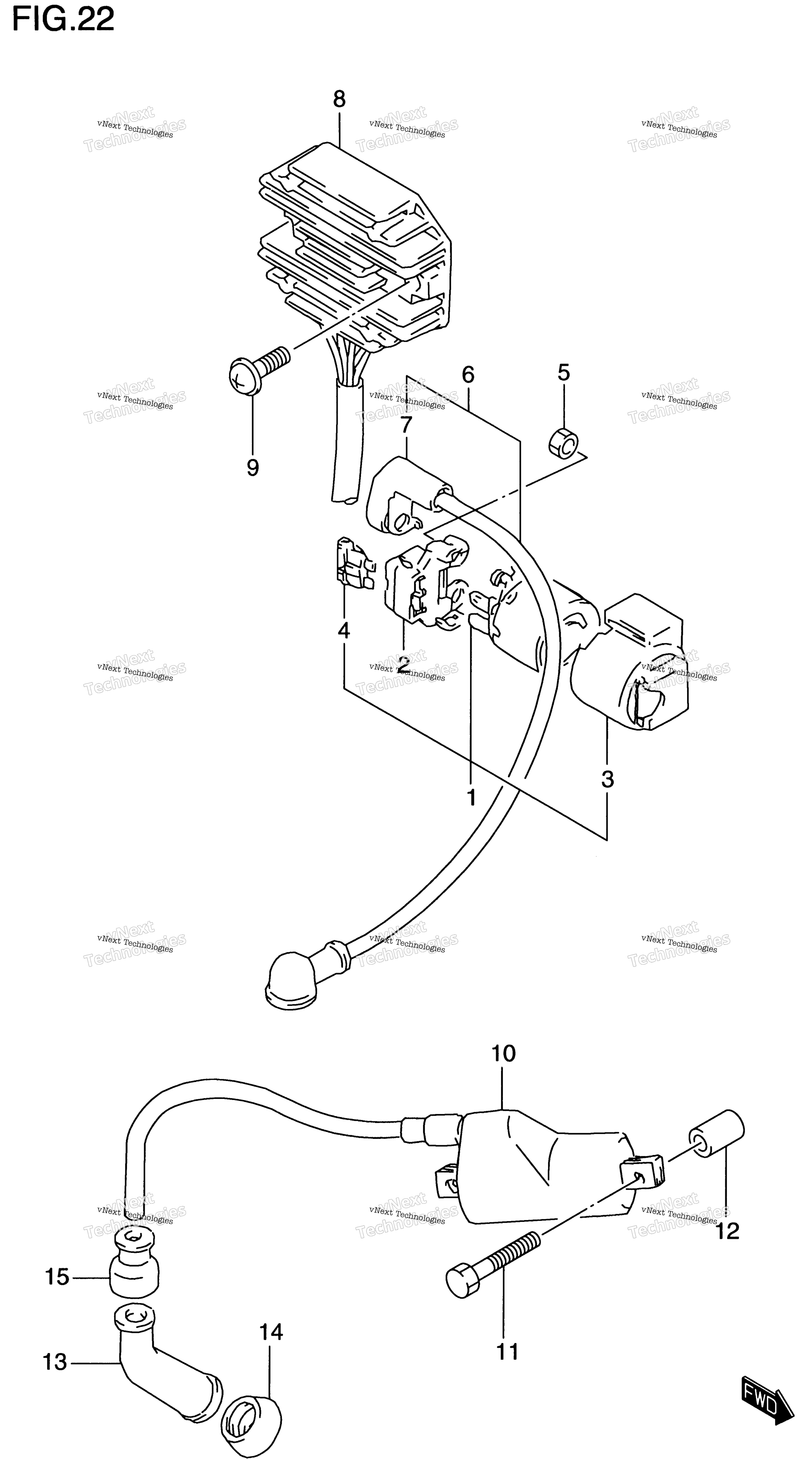

Схема электрооборудования для GS500E
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY, STARTING MOTOR Includes Item(s) 2 - 4 art. 31800-01D00-000
По запросу
2
TERMINAL, RELAY art. 31841-01D00-000
По запросу
3
HOLDER, RELAY art. 31892-07D00-000
По запросу
4
FUSE, (20A) art. 09481-20101-000
По запросу
5
NUT art. 08361-3506A-000
По запросу
6
WIRE, STARTER MOTOR LEAD Includes Item(s) 7 art. 33850-01D10-000
По запросу
7
CAP, STARTER RELAY art. 33624-01D10-000
По запросу
8
RECTIFIER ASSY art. 32800-33C01-000
По запросу
9
SCREW art. 02142-0620A-000
По запросу
10
COIL ASSY, IGNITION art. 33410-01D00-000
По запросу
11
BOLT art. 01500-0640B-000
По запросу
12
SPACER (6.2X12X18) MODEL V/W art. 09180-06204-000
По запросу
12
SPACER (6.2X12X16) MODEL X/Y art. 09180-06198-000
По запросу
13
CAP,SPARK PLUG art. 33510-97313-000
По запросу
14
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
15
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
