модель 2001 года
- Модель JR80
- Код модели JR80

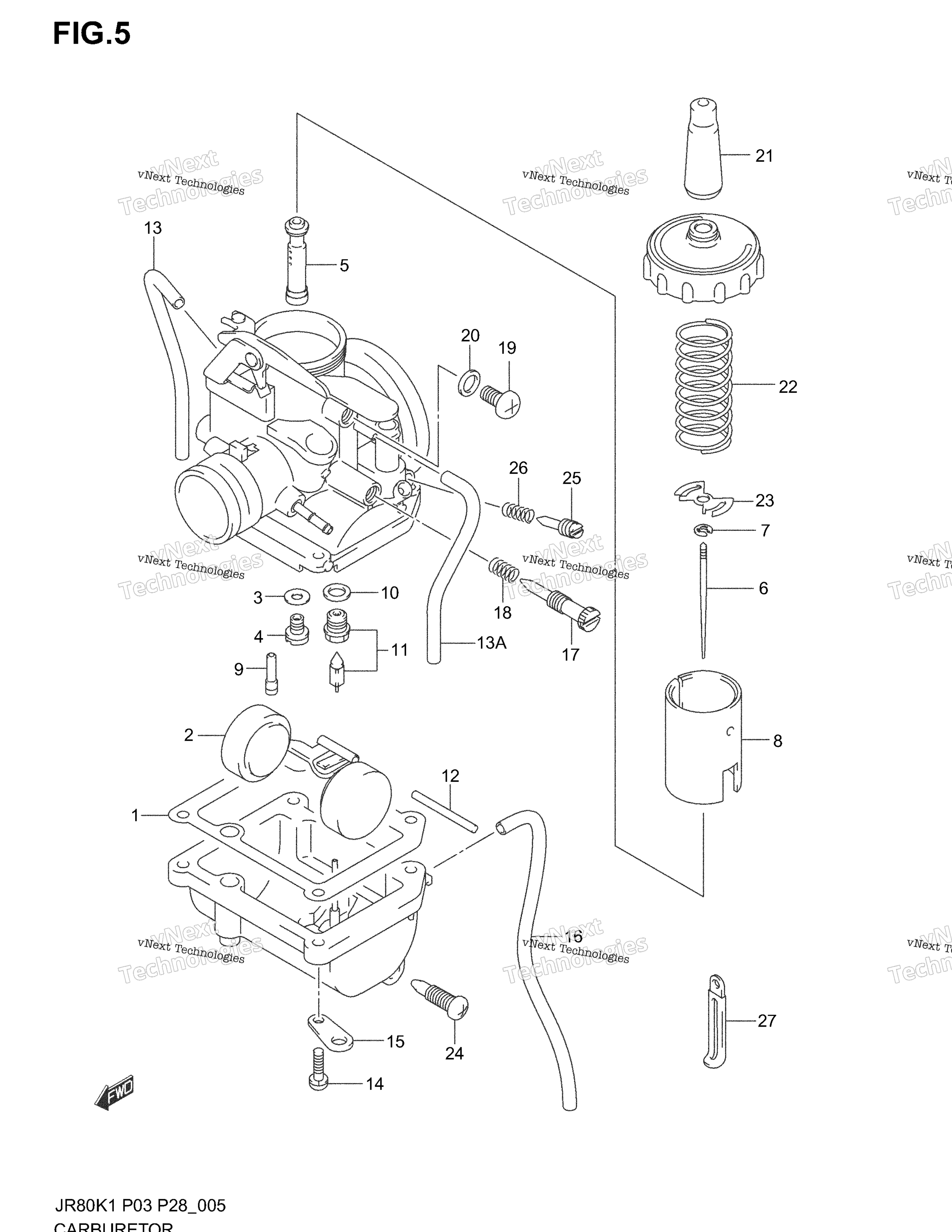

Схема карбюратора для JR80
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET art. 13251-03410-000
По запросу
1
CARBURETOR ASSY Includes Item(s) 1A - 26 art. 13200-03410-000
По запросу
2
FLOAT art. 13250-04700-000
По запросу
3
WASHER art. 13382-03110-000
По запросу
4
JET, MAIN (87.5) art. 09491-87005-000
По запросу
5
JET, NEEDLE (0-4) art. 09494-00398-000
По запросу
6
NEEDLE, JET (4L27-3) art. 13383-03400-000
По запросу
7
E RING art. 13394-40D20-000
По запросу
8
THROTTLE VALVE (CA:1.5) art. 13551-03400-000
По запросу
9
JET, PILOT (25) art. 09492-25005-000
По запросу
10
WASHER art. 13392-01010-000
По запросу
11
VALVE ASSY, NEEDLE art. 13370-23010-000
По запросу
12
.PIN, FLOAT art. 13254-01010-000
По запросу
13
HOSE (3X5X600) L:600!225 art. 09351-30001-600
По запросу
13
HOSE (3X5X600) L:600!175 art. 09352-30504-600
По запросу
14
SCREW art. 13601-04148-000
По запросу
15
PLATE art. 13693-30010-000
По запросу
16
HOSE (3X5X125) art. 13684-03410-000
По запросу
17
SCREW, THROTTLE STOP art. 13267-95110-000
По запросу
18
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
19
SCREW art. 02112-0506B-000
По запросу
20
GASKET art. 13523-46110-000
По запросу
21
BOOT art. 13681-33010-000
По запросу
22
SPRING, THROTTLE VALVE RETURN art. 13573-36110-000
По запросу
23
PLATE art. 13581-09210-000
По запросу
24
SCREW, DRAIN art. 13247-02340-000
По запросу
25
SCREW, AIR art. 13269-95110-000
По запросу
26
SPRING art. 13268-01010-000
По запросу
27
CLAMP art. 09404-06036-000
По запросу
