модель 2001 года
- Модель JR80
- Код модели JR80

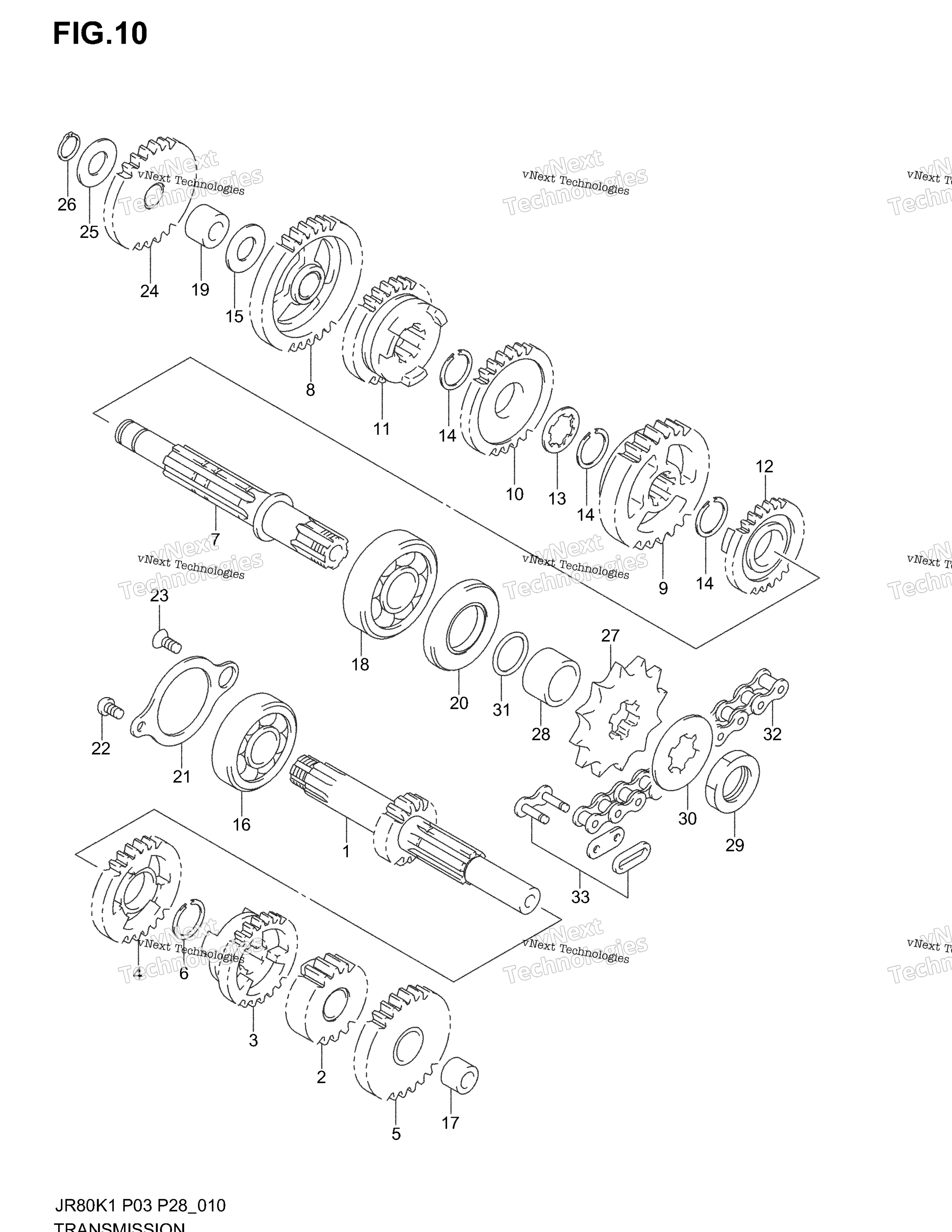

Схема трансмиссии для JR80
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT (NT:15) art. 24121-46001-000
По запросу
2
GEAR, 2ND DRIVE (NT:19) art. 24220-46000-000
По запросу
3
GEAR, 3RD DRIVE (NT:22) art. 24231-46001-000
По запросу
4
GEAR, 4TH DRIVE (NT:24) art. 24241-46000-000
По запросу
5
GEAR, 5TH DRIVE (NT:26) MODEL K1 art. 24251-46001-000
По запросу
6
CIRCLIP art. 09380-17007-000
По запросу
7
DRIVE SHAFT art. 24131-46000-000
По запросу
8
GEAR, 1ST DRIVEN (NT:35) art. 24310-46001-000
По запросу
9
GEAR, 2ND DRIVEN (NT:32) art. 24321-46001-000
По запросу
10
GEAR, 3RD DRIVEN (NT:29) art. 24331-46000-000
По запросу
11
GEAR, 4TH DRIVEN (NT:26) art. 24341-46000-000
По запросу
12
GEAR, 5TH DRIVEN (NT:24) art. 24351-46000-000
По запросу
13
WASHER (13X24X1) art. 09160-13006-000
По запросу
14
CIRCLIP art. 09380-17007-000
По запросу
15
WASHER (17.1X23X1.0) art. 09167-17003-000
По запросу
16
BEARING (17X40X12) art. 09262-17023-000
По запросу
17
BUSH INCLUDED CRANKCASE art. 09303-13001-000
По запросу
18
BEARING art. 08113-63030-000
По запросу
19
BUSH INCLUDED CRANKCASE art. 09303-13001-000
По запросу
20
OIL SEAL (21X40X6) art. 09283-21003-000
По запросу
21
HOLDER, BEARING art. 24741-46000-000
По запросу
22
SCREW, 6X10 MODEL K3/K4 art. 09125-06112-000
По запросу
22
SCREW MODEL K1/K2 art. 02112-0610B-000
По запросу
23
SCREW, 6X12 MODEL K3/K4 art. 09126-06011-000
По запросу
23
Винт Suzuki art. 02122-0612A-000
По запросу
24
GEAR, KICK IDLE (NT:26) art. 26260-46001-000
По запросу
25
WASHER art. 08211-12261-000
По запросу
26
CIRCLIP art. 08331-3112A-000
По запросу
27
SPROCKET, ENGINE (NT:12) art. 27511-46700-000
По запросу
28
SPACER (17X21X13) art. 09180-17008-000
По запросу
29
NUT art. 09140-16002-000
По запросу
30
WASHER (16.1X33X0.8) art. 09167-16001-000
По запросу
31
O RING (D:1,ID:16.8) art. 09280-17001-000
По запросу
32
CHAIN, DRIVE (DID428X112L) L:112!96; Includes Item(s) 33 art. 27600-20911-112
По запросу
33
JOINT (DID) art. 27620-20911-000
По запросу
