модель 2001 года
- Модель SV650
- Код модели SV650S

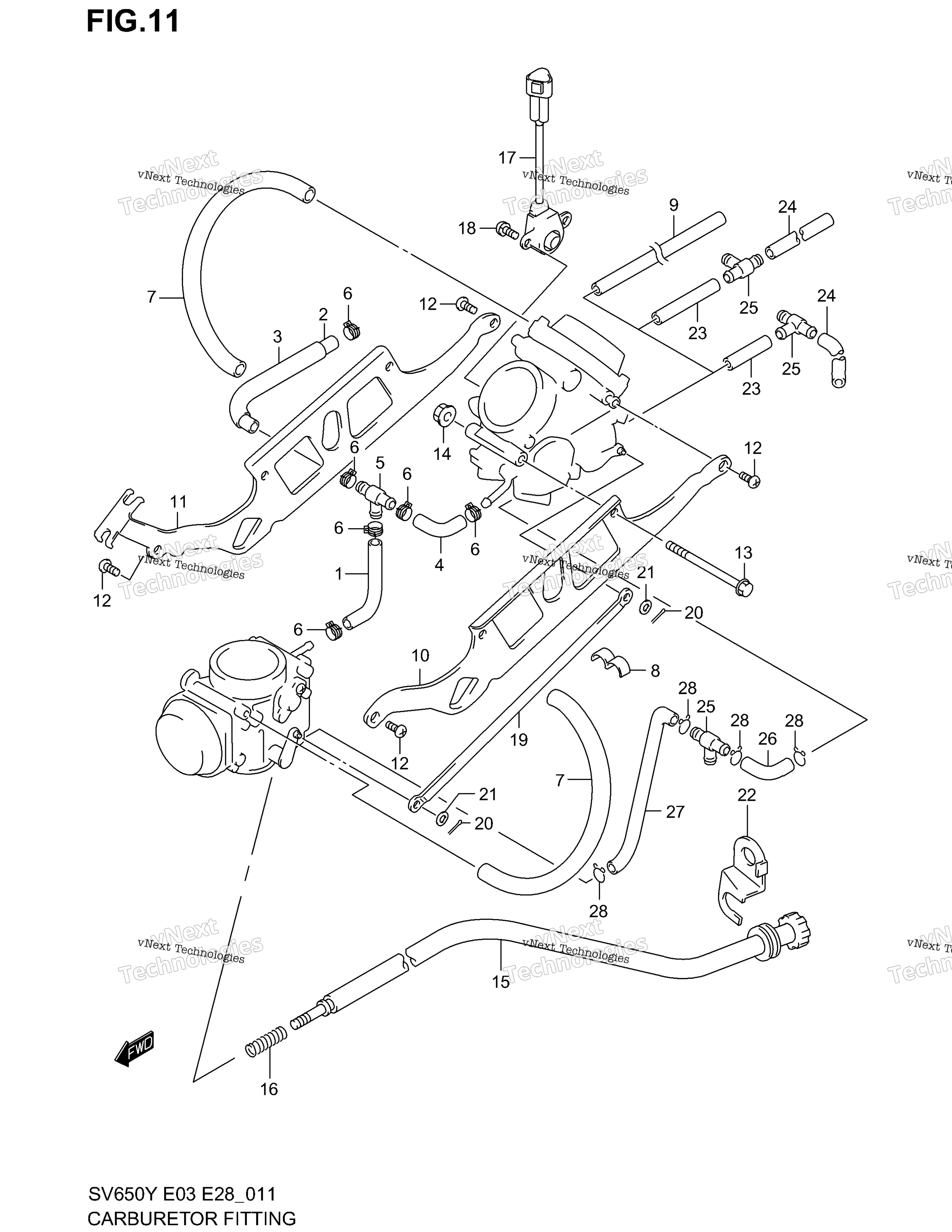

Схема карбюратора Fittings для SV650S
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE art. 13684-48B11-000
По запросу
2
HOSE (5.3X10.5X125) MODEL X art. 13684-19F00-000
По запросу
2
HOSE (5.3X10.5X125) MODEL Y/K1/K2 art. 13684-19F31-000
По запросу
3
HOSE (11X15X90) MODEL X art. 13684-19F10-000
По запросу
3
HOSE (11X15X70) MODEL Y/K1/K2 art. 13684-19F41-000
По запросу
4
HOSE (5.3X10.5) art. 13684-19F21-000
По запросу
5
NIPPLE art. 13685-48B00-000
По запросу
6
CLIP art. 13671-19F00-000
По запросу
7
HOSE (7X11X250) art. 13686-19F01-000
По запросу
8
CLIP art. 13671-19F10-000
По запросу
9
HOSE (5X9X600) E3,E28 L:600->175 art. 09352-50006-600
По запросу
10
PLATE art. 13482-20F00-000
По запросу
11
PLATE art. 13447-20F00-000
По запросу
12
SCREW art. 13602-05109-000
По запросу
13
BOLT art. 13612-19F00-000
По запросу
14
NUT art. 13324-19F00-000
По запросу
15
ADJUST SCREW ASSY art. 13267-19F00-000
По запросу
16
SPRING art. 13271-33C00-000
По запросу
17
SENSOR ASSY art. 13580-19F01-000
По запросу
18
SCREW art. 13602-19B50-000
По запросу
19
LEVER ASSY art. 13553-19F00-000
По запросу
20
PIN art. 13563-19F00-000
По запросу
21
WASHER art. 13615-45010-000
По запросу
22
PLATE, IDLE ADJUST art. 13279-19F00-000
По запросу
23
HOSE (5X9X40) E33 art. 13683-42E10-000
По запросу
24
HOSE (5X9X600) E33 L:600->125 art. 09352-50901-600
По запросу
25
NIPPLE E33 art. 13685-48B00-000
По запросу
26
HOSE (5.3X10.5) E33 art. 13684-19F21-000
По запросу
27
HOSE (5.3X10.5) E33 art. 13687-20F40-000
По запросу
28
.CLIP E33 art. 09401-10401-000
По запросу
