модель 2001 года
- Модель SV650
- Код модели SV650S

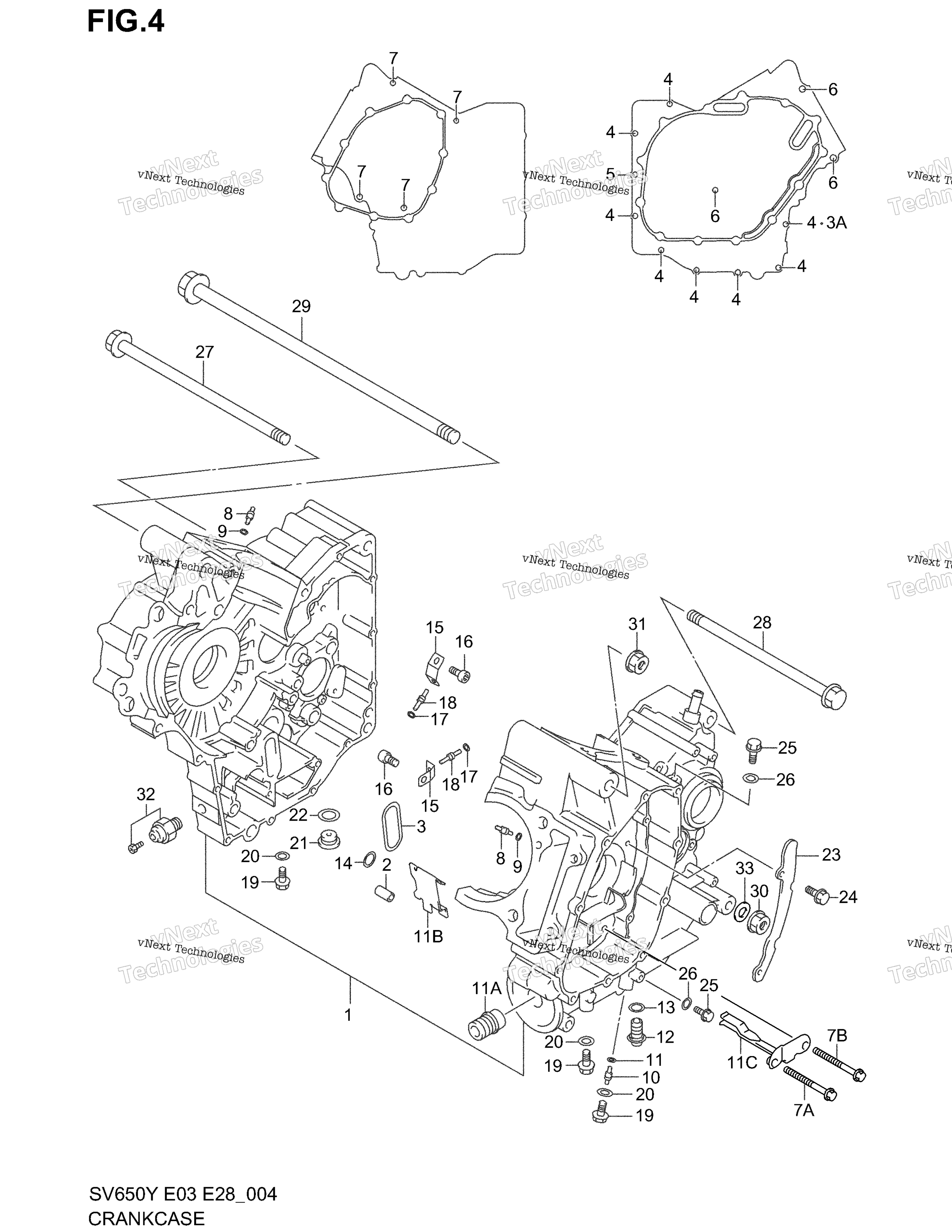

Схема картера (Model X/Y) для SV650S
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET E.NO.111683~119504 *SEE NOTE art. 11301-20835-000
По запросу
2
PIN (11X20) art. 09206-11017-000
По запросу
3
O RING, CRANKCASE art. 11315-19F00-000
По запросу
3
GASKET (5.8X13X1.2) E.NO.111683~ art. 09168-06023-000
По запросу
4
BOLT art. 01547-0650B-000
По запросу
5
BOLT art. 01547-06507-000
По запросу
6
BOLT art. 07120-0855B-000
По запросу
7
BOLT ~E.NO.119504 art. 07120-0880B-000
По запросу
7
BOLT (8X95) E.NO.119505~ art. 09103-08066-000
По запросу
7
BOLT (8X90) E.NO.119505~ art. 11322-20F00-000
По запросу
8
JET AIR (#14) art. 09493-28010-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
10
JET AIR (#14) art. 09493-28010-000
По запросу
11
PLATE, OIL E.NO.119505~ art. 11391-20F20-000
По запросу
11
PLATE, OIL ~E.NO.119504 art. 11391-20F10-000
По запросу
11
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
11
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
12
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
13
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
14
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
15
PLATE, PISTON COOLING JET art. 16438-19F00-000
По запросу
16
BOLT (6X12) art. 09106-06075-000
По запросу
17
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
18
JET (13) art. 09493-26007-000
По запросу
19
BOLT art. 01550-0812A-000
По запросу
20
GASKET art. 09168-08029-000
По запросу
21
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
22
Прокладка Suzuki art. 09168-16002-000
По запросу
23
PLATE, OIL SEPARATOR art. 11323-19F00-000
По запросу
24
Болт Suzuki art. 01547-0612B-000
По запросу
25
Болт Suzuki art. 01550-0612A-000
По запросу
26
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
27
BOLT (10X260) art. 09103-10226-000
По запросу
28
BOLT (10X215) art. 09103-10041-A05
По запросу
29
BOLT (12X310) art. 09103-12054-000
По запросу
30
Гайка с фланцем М10 Suzuki 08319-31107 art. 08319-31107-000
от 326 ₽
30
NUT E.NO.124509~ art. 09159-10115-000
По запросу
31
NUT art. 08319-3112A-000
По запросу
32
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
33
Шайба Suzuki art. 09160-10039-000
от 263 ₽
