модель 2002 года
- Модель DL1000 V-STROM
- Код модели DL1000

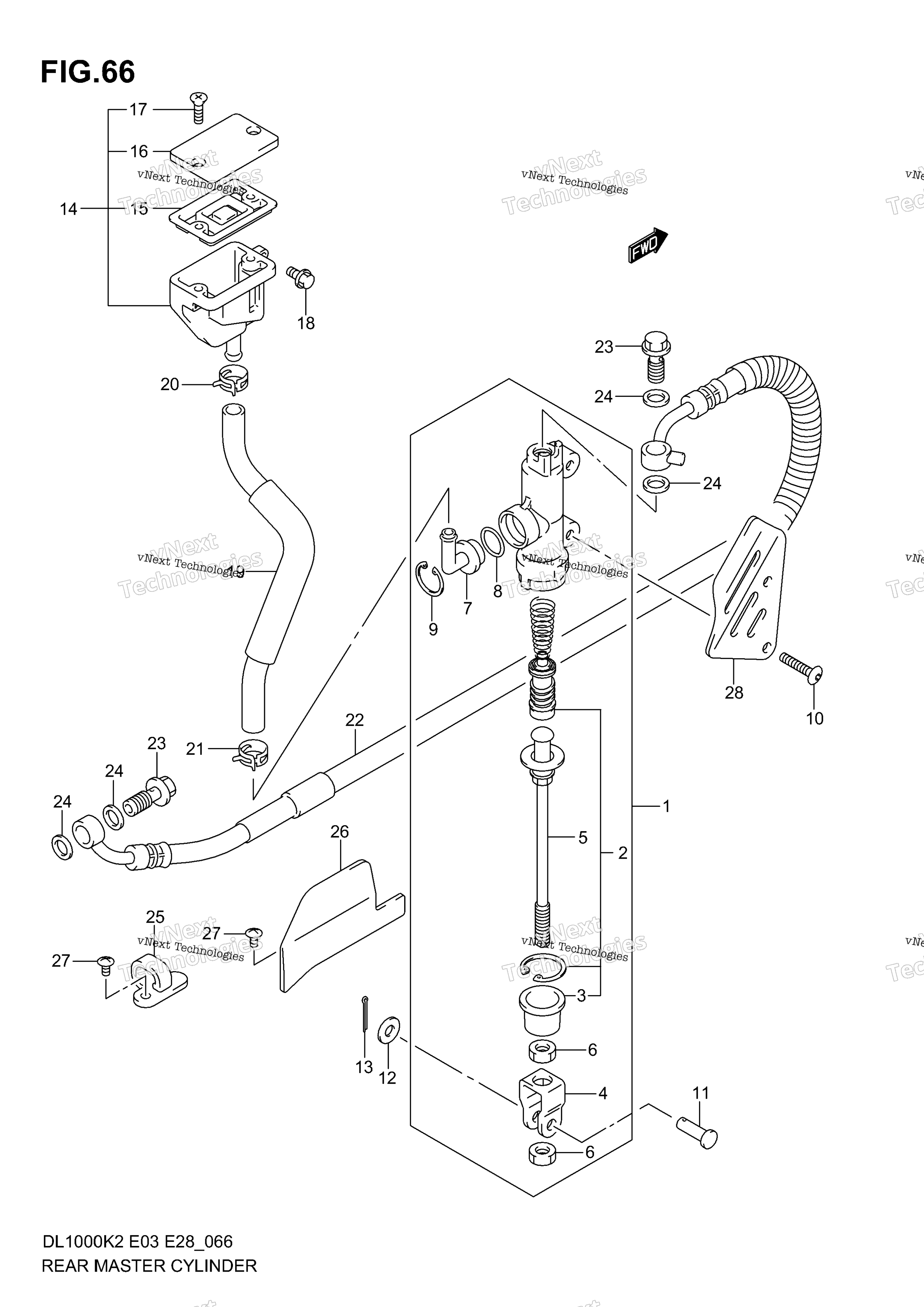

Схема заднего главного цилиндра тормоза для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, RR MASTER Includes Item(s) 2 - 9 art. 69600-06G00-000
По запросу
2
Поршень тормозного цилиндра Suzuki art. 69600-34820-000
По запросу
3
BOOT art. 69691-00A00-000
По запросу
4
YOKE art. 69692-19A00-000
По запросу
5
ROD, PUSH art. 69670-03G00-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-00B20-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
CIRCLIP art. 69674-00B20-000
По запросу
10
Болт с внутренним шестигранником 8мм Suzuki art. 09139-06029-000
от 683 ₽
11
PIN art. 09200-06068-000
По запросу
12
WASHER art. 08322-0106B-000
По запросу
13
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
14
TANK ASSY, REAR RESERVOIR Includes Item(s) 15 - 17 art. 69740-01D02-000
По запросу
15
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
16
CAP art. 59669-05D00-000
По запросу
17
SCREW art. 69689-04A00-000
По запросу
18
Болт Suzuki art. 01547-0612B-000
По запросу
19
HOSE, RESERVOIR TANK art. 69730-06G00-000
По запросу
20
CLIP, UPPER art. 09401-13417-000
По запросу
21
CLIP, LOWER art. 09401-12404-000
По запросу
22
HOSE, REAR BRAKE art. 69480-06G02-000
По запросу
23
UNION (10X1.25X22) art. 09360-10062-000
По запросу
24
Шайба Suzuki art. 09161-10009-000
от 221 ₽
25
GUIDE, BRAKE HOSE art. 61196-27C50-000
По запросу
26
GUIDE, RR BRAKE HOSE FR art. 61196-06G10-000
По запросу
27
SCREW art. 02142-0510B-000
По запросу
28
COVER, RR MASTER CYLINDER art. 69641-06G00-000
По запросу
