модель 2002 года
- Модель DL1000 V-STROM
- Код модели DL1000

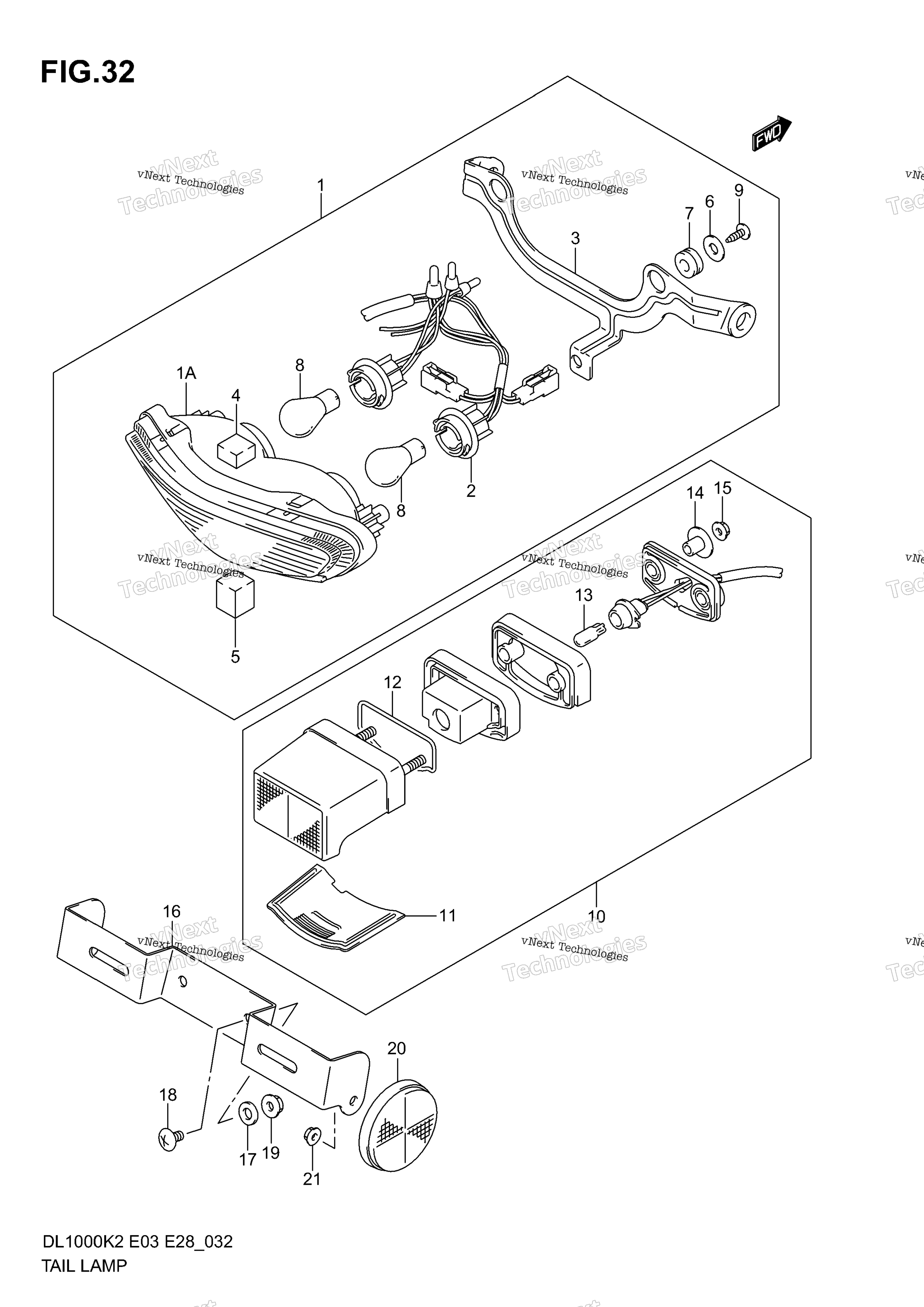

Схема tail Lamp (Model K2 / K3) для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
UNIT COLOR : RED art. 35720-06G30-000
По запросу
1
LAMP ASSY, REAR COMBINATION Includes Item(s) 1A - 9 art. 35710-06G30-000
По запросу
2
SOCKET & CORD art. 35718-06G00-000
По запросу
3
BRACKET art. 35726-06G00-000
По запросу
4
CUSHION, UPPER (20X20X12) art. 35734-06G00-000
По запросу
5
CUSHION, LOWER (20X20X25) art. 35739-06G00-000
По запросу
6
WASHER (5.5X20X1.2) art. 09160-05501-000
По запросу
7
CUSHION art. 09320-10049-000
По запросу
8
BULB (12V,21/5W) art. 09471-12128-000
По запросу
9
SCREW art. 03241-0516A-000
По запросу
10
LAMP ASSY, LICENSE Includes Item(s) 11 - 15 art. 35910-06G31-000
По запросу
11
LENS art. 35912-08F00-000
По запросу
12
GASKET art. 35913-08F00-000
По запросу
13
Лампочка Suzuki art. 09471-12216-000
По запросу
14
SPACER art. 35766-08F00-000
По запросу
15
NUT art. 08316-2006A-000
По запросу
16
BRACKET, LICENSE PLATE art. 35927-06G00-000
По запросу
17
WASHER (6.5X15X1.60) art. 09160-06128-000
По запросу
18
SCREW art. 02142-0612A-000
По запросу
19
NUT art. 08316-1006B-000
По запросу
20
REFLECTOR ASSY,REAR SIDE art. 35970-14A20-000
По запросу
21
Гайка Suzuki art. 08316-1005A-000
По запросу
