модель 2004 года
- Модель DL1000 V-STROM
- Код модели DL1000

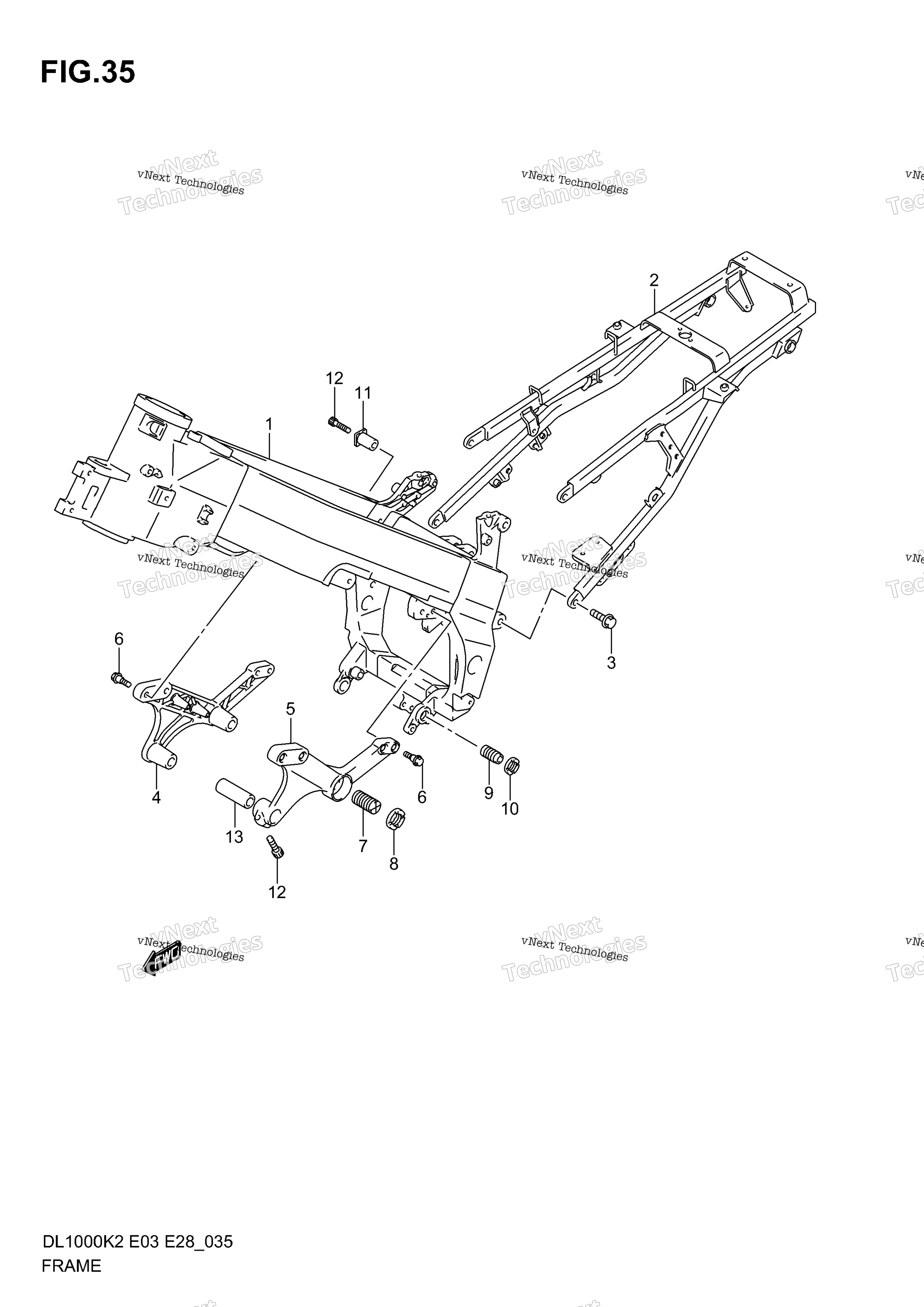

Схема рамы для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) MODEL K5/K6 art. 41100-06G01-YAP
По запросу
1
FRAME (SILVER) MODEL K2/K3/K4 art. 41100-06G00-YD8
По запросу
2
RAIL, SEAT art. 41200-06G00-000
По запросу
3
BOLT MODEL K5/K6 art. 09103-10379-000
По запросу
3
BOLT MODEL K2/K3/K4 art. 01550-1030A-000
По запросу
4
BRACKET, MOUNT RH (SILVER) MODEL K4 art. 41911-06G01-YD8
По запросу
4
BRACKET, MOUNT RH (BLACK) MODEL K5/K6 art. 41911-06G20-YAP
По запросу
5
BRACKET, MOUNT LH (SILVER) MODEL K2/K3 art. 41912-06G01-YD8
По запросу
5
BRACKET, MOUNT LH (BLACK) MODEL K5/K6 art. 41912-06G20-YAP
По запросу
6
BOLT MODEL K2/K3/K4 art. 09106-08121-000
По запросу
6
BOLT MODEL K5/K6 art. 09106-08175-000
По запросу
7
BOLT, ADJUSTER CENTER MODEL K2/K3 art. 41921-19F11-000
По запросу
7
BOLT, ADJUSTER CENTER MODEL K4/K5/K6 art. 41923-16G00-000
По запросу
8
NUT, ADJUSTER CENTER art. 41922-19F20-000
По запросу
9
BOLT, ADJUSTER LOWER MODEL K2/K3 art. 41921-33E11-000
По запросу
9
BOLT, ADJUSTER LOWER MODEL K4/K5/K6 art. 41921-16G01-000
По запросу
10
NUT, ADJUSTER LOWER art. 41922-33E00-000
По запросу
11
SPACER,MOUNTING REAR UPPER RH art. 41941-19F01-000
По запросу
12
BOLT art. 09106-08170-000
По запросу
13
SPACER, HEAD FRONT LH art. 41198-02F00-000
По запросу
