модель 2004 года
- Модель DL1000 V-STROM
- Код модели DL1000

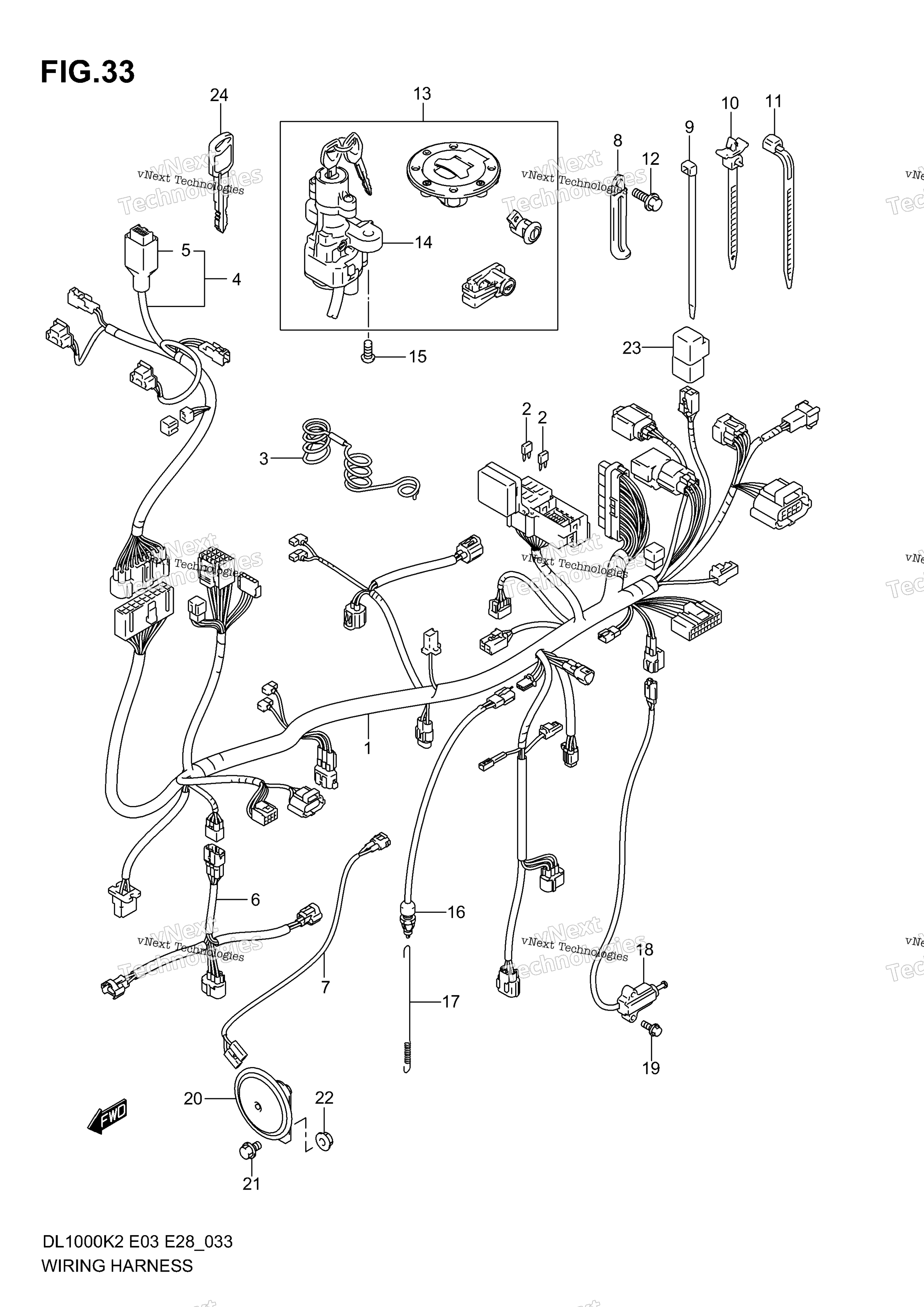

Схема жгута проводов (Model K2/K3) для DL1000
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 MODEL K3; Includes Item(s) 2 - 2 art. 36610-06G30-000
По запросу
1
HARNESS, WIRING NO.1 MODEL K2 art. 36610-06G10-000
По запросу
2
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
2
FUSE (10A) art. 09481-10501-000
По запросу
3
GUIDE, WIRING HARNESS art. 36619-06G01-000
По запросу
4
HARNESS, WIRING NO.2 Includes Item(s) 5 art. 36620-06G10-000
По запросу
5
.COVER,SPEEDOMETER COUPLER art. 36618-33E00-000
По запросу
6
WIRE, INJECTOR LEAD art. 36859-06G00-000
По запросу
7
WIRE, HORN LEAD art. 36852-06G00-000
По запросу
8
CLAMP (L:80,T:0.7) art. 09404-06039-000
По запросу
9
CLAMP (L:145) art. 09407-14407-000
По запросу
10
CLAMP (L:150) art. 09407-17402-000
По запросу
11
CLAMP (L:125) art. 09407-14403-000
По запросу
12
BOLT art. 01550-0610A-000
По запросу
13
LOCK SET art. 37000-06862-000
По запросу
13
LOCK SET E33; Includes Item(s) 14 art. 37000-06870-000
По запросу
14
LOCK ASSY, STEERING art. 37100-06G00-000
По запросу
15
SCREW (8X20) art. 09139-08016-000
По запросу
16
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
17
SPRING, STOP LAMP art. 43259-06G00-000
По запросу
18
SWITCH ASSY, SIDE STAND art. 37840-06G01-000
По запросу
19
BOLT art. 01550-0616A-000
По запросу
20
HORN ASSY art. 38500-41F00-000
По запросу
21
BOLT art. 01550-0812A-000
По запросу
22
NUT art. 08316-1008B-000
По запросу
23
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
24
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
