модель 2004 года
- Модель GS500
- Код модели GS500F

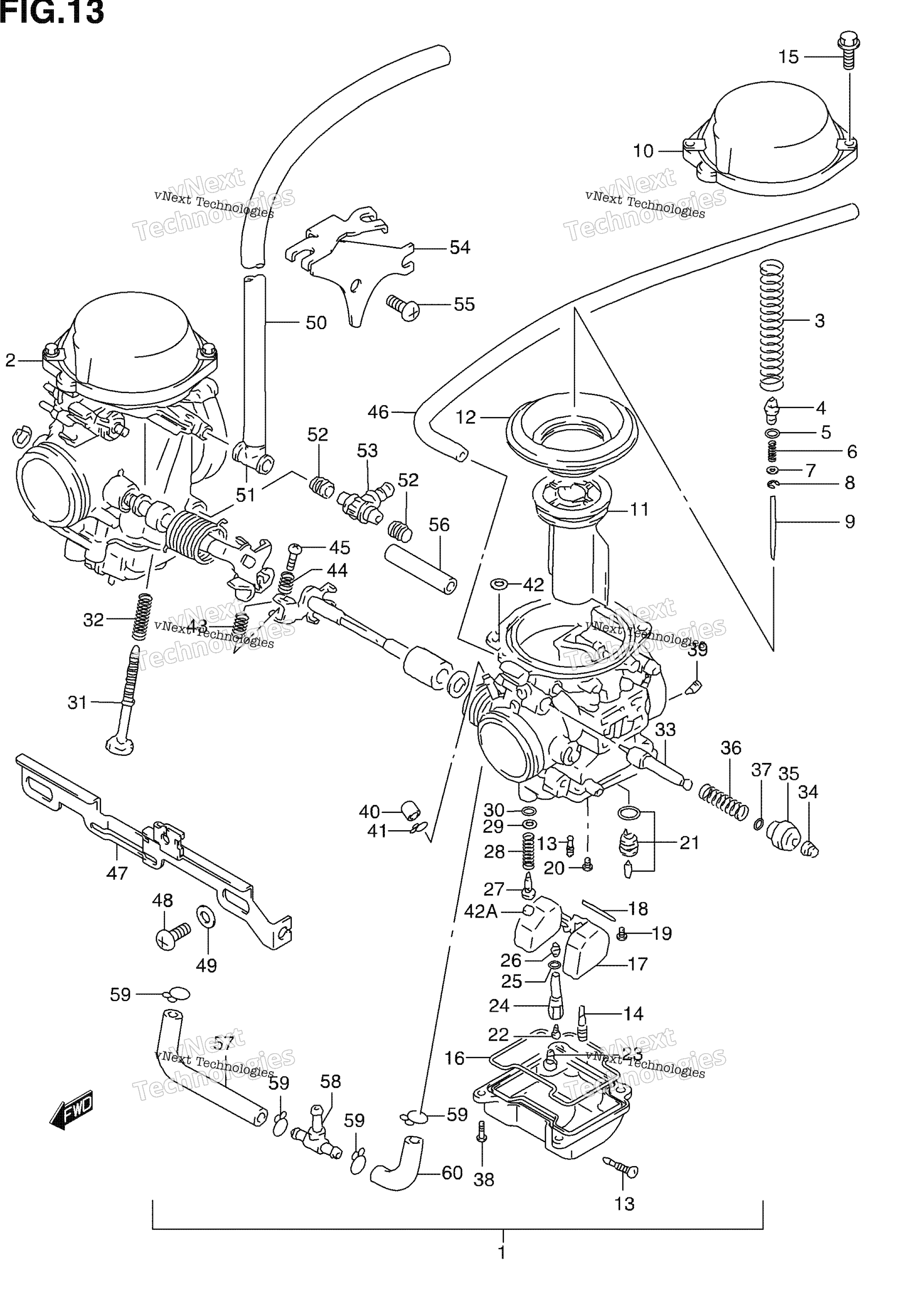

Схема карбюратора (Not For U.S. Market) для GS500F
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY, LH E33 art. 13201-01DJ0-000
По запросу
1
CARBURETOR ASSY, LH E3, E28 art. 13201-01DH0-000
По запросу
2
CARBURETOR ASSY, RH E33; Includes Item(s) 3 - 42A art. 13202-01DJ0-000
По запросу
2
CARBURETOR ASSY, RH E3, E28 art. 13202-01DH0-000
По запросу
3
SPRING art. 13573-19E00-000
По запросу
4
Направляющая Suzuki art. 13418-33E00-000
По запросу
5
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
6
SPRING art. 13481-13F00-000
По запросу
7
WASHER art. 13382-19E00-000
По запросу
8
E RING art. 13387-13F00-000
По запросу
9
NEEDLE, JET (5DH42-1) art. 13383-01DH0-000
По запросу
10
COVER, DIAPHRAGM art. 13502-07F00-000
По запросу
11
Поршень карбюратора Suzuki art. 13501-29FA0-000
от 6 080 ₽
12
Диафрагма карбюратора Suzuki art. 13507-17C02-000
от 2 615 ₽
13
SCREW, DRAIN art. 13247-02340-000
По запросу
14
JET, PILOT art. 09492-17016-000
По запросу
15
SCREW art. 02112-04107-000
По запросу
16
Прокладка Suzuki art. 13258-44B00-000
По запросу
17
FLOAT ASSY art. 13250-04F00-000
По запросу
18
.PIN, FLOAT art. 13254-01010-000
По запросу
19
SCREW art. 02112-0408A-000
По запросу
20
SCREW art. 13602-05A10-000
По запросу
21
VALVE ASSY, NEEDLE art. 13370-33E81-000
По запросу
22
JET, MAIN (127.5) art. 09491-25018-000
По запросу
23
JET, MAIN (60) art. 09491-60010-000
По запросу
24
HOLDER, JET art. 13385-07F00-000
По запросу
25
O RING art. 13246-43011-000
По запросу
26
JET, NEEDLE (P-5M) art. 09494-00949-000
По запросу
27
SCREW, PILOT (2 1/2) art. 13279-33E00-000
По запросу
28
.SPRING art. 13268-47070-000
По запросу
29
Шайба Suzuki art. 13291-29900-000
По запросу
30
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
31
ADJUSTER RH art. 13267-13F00-000
По запросу
32
SPRING RH art. 13271-33C00-000
По запросу
33
PLUNGER ASSY art. 13411-05300-000
По запросу
34
.CAP, STARTER VALVE art. 13682-31210-000
По запросу
35
.HOLDER, GUIDE art. 13418-44080-000
По запросу
36
SPRING art. 13417-26D00-000
По запросу
37
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
38
SCREW art. 13247-33E00-000
По запросу
39
JET, AIR (160) art. 09493-32007-000
По запросу
40
Колпачок резиновый Suzuki art. 13274-84000-000
По запросу
41
CLIP art. 09401-06101-000
По запросу
42
PLUG art. 13281-05A00-000
По запросу
42
Уплотнительное кольцо Suzuki art. 13295-33010-000
от 420 ₽
43
SPRING art. 13268-96111-000
По запросу
44
SPRING art. 13271-44B00-000
По запросу
45
SCREW art. 13267-44B00-000
По запросу
46
HOSE art. 13683-01DF0-000
По запросу
47
PLATE art. 13413-01DE0-000
По запросу
48
SCREW art. 13602-04F00-000
По запросу
49
PACKING art. 13557-33E00-000
По запросу
50
HOSE art. 13683-01DE0-000
По запросу
51
HOSE art. 13683-01DB0-000
По запросу
52
Кольцо уплотнительное Suzuki art. 13673-44B00-000
По запросу
53
NIPPLE art. 13685-33EQ0-000
По запросу
54
BRACKET art. 13565-01DE0-000
По запросу
55
SCREW art. 02122-0510A-000
По запросу
56
PIPE art. 13685-01DB0-000
По запросу
57
HOSE E33 art. 13684-48B11-000
По запросу
58
NIPPLE E33 art. 13685-48B00-000
По запросу
59
.CLIP E33 art. 09401-10401-000
По запросу
60
HOSE E33 art. 13684-48B11-000
По запросу
