модель 2004 года
- Модель GS500
- Код модели GS500F

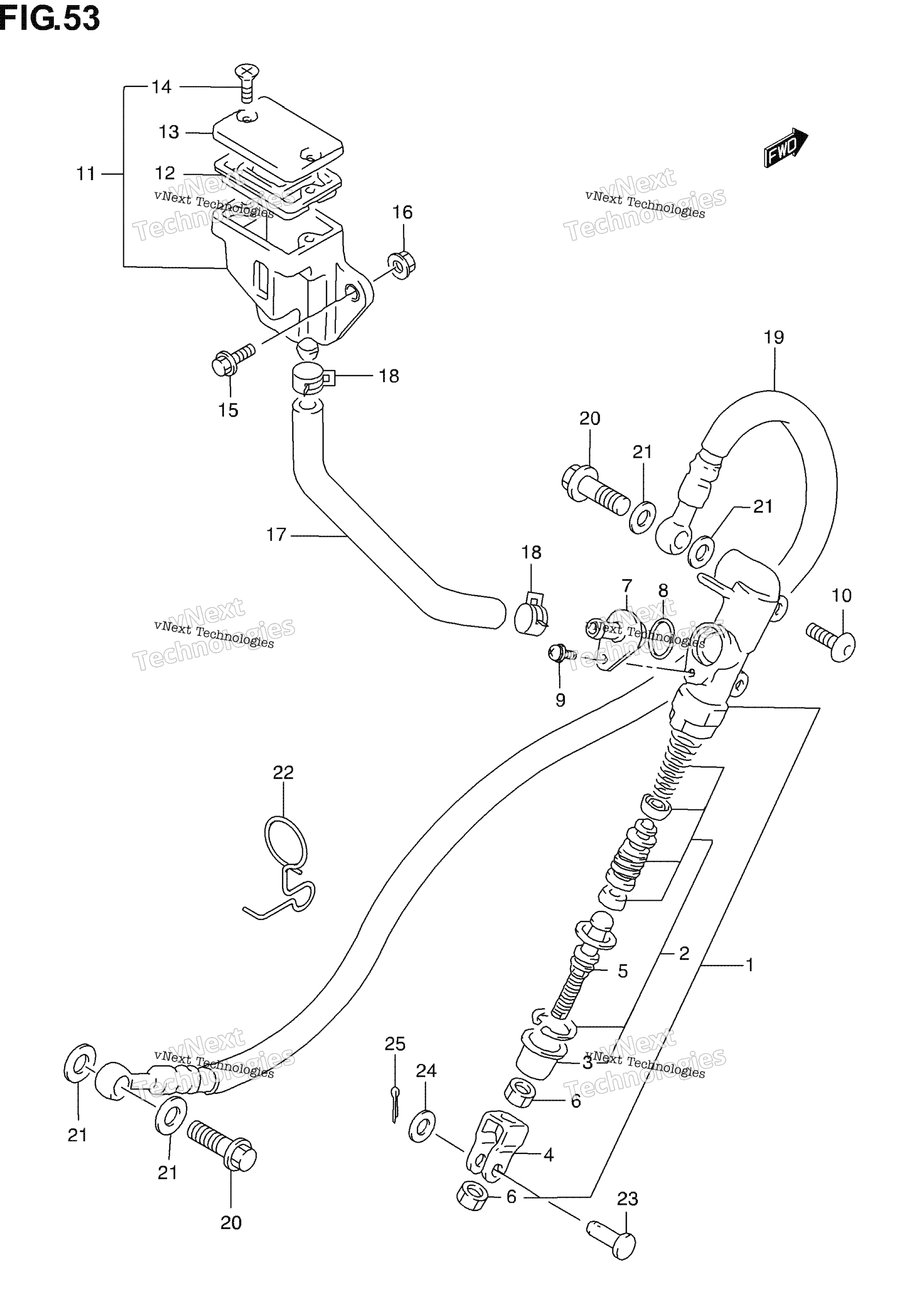

Схема заднего главного цилиндра тормоза (Not For U.S. Market) для GS500F
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-01D00-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
BOOT art. 69691-00A00-000
По запросу
4
YOKE art. 69692-19A00-000
По запросу
5
ROD, PUSH art. 69670-01D00-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-00A00-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
SCREW art. 02112-7412A-000
По запросу
10
SCREW (6X25) art. 09139-06057-000
По запросу
11
TANK ASSY, REAR RESERVOIR Includes Item(s) 12 - 14 art. 69740-01D02-000
По запросу
12
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
13
CAP art. 59669-05D00-000
По запросу
14
SCREW art. 69689-04A00-000
По запросу
15
BOLT art. D1557-0616B-000
По запросу
16
Гайка Suzuki art. 08310-0006A-000
от 263 ₽
17
HOSE, RESERVOIR art. 69731-01D02-000
По запросу
18
CLAMP art. 09401-13417-000
По запросу
19
HOSE, REAR BRAKE art. 69480-01D20-000
По запросу
20
BOLT (10X1.00X22) art. 09360-10061-000
По запросу
21
Шайба Suzuki art. 09161-10009-000
от 221 ₽
22
GUIDE, BRAKE HOSE art. 69243-01D10-000
По запросу
23
PIN art. 09200-06068-000
По запросу
24
WASHER art. D8322-01065-000
По запросу
25
PIN, COTTER art. D4111-20158-000
По запросу
