модель 2005 года
- Модель SV1000
- Код модели SV1000

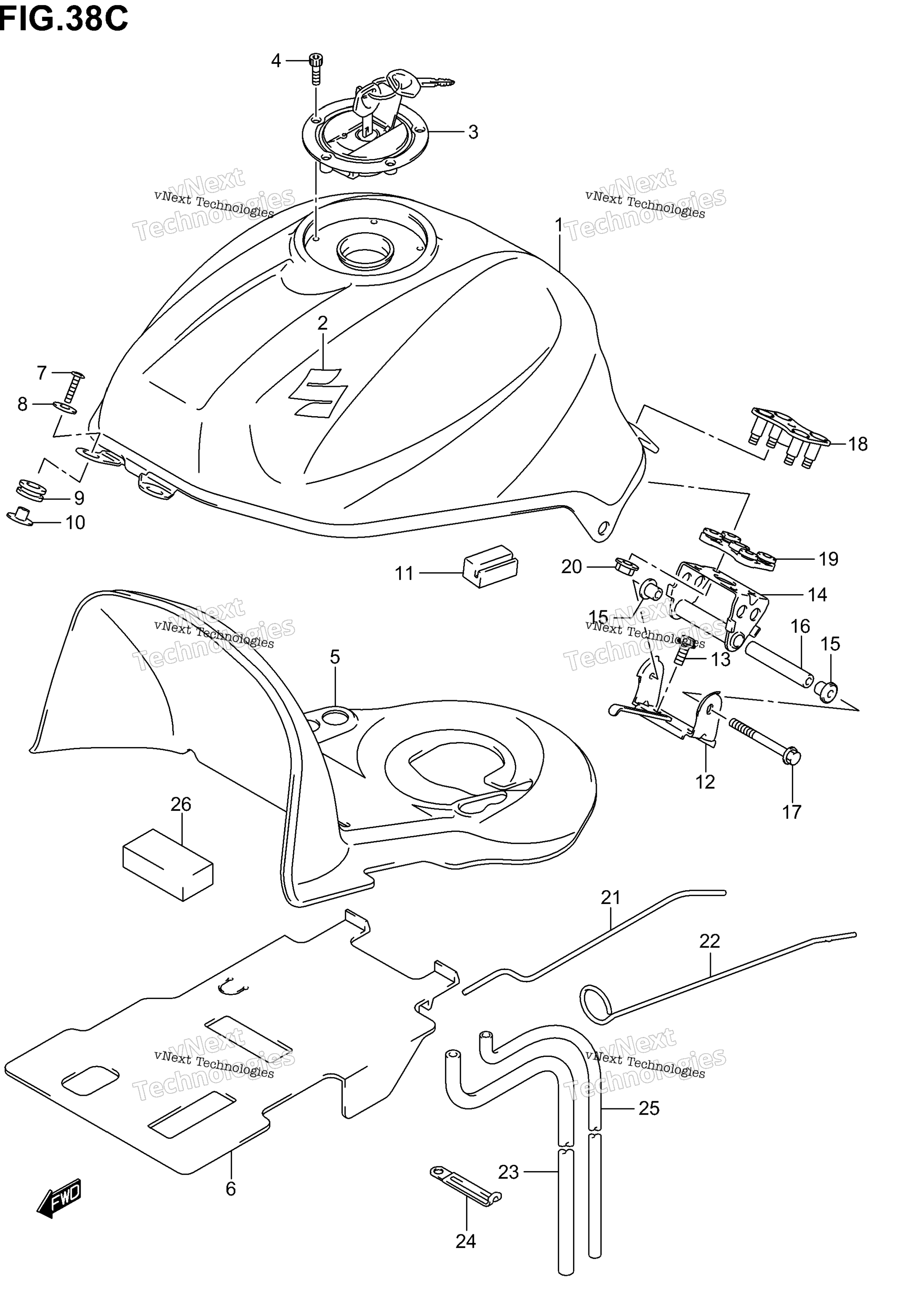

Схема топливного бака (Model K5) для SV1000
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (RED) E3,E28 art. 44110-16G03-13L
По запросу
1
TANK ASSY, FUEL (BLACK) E3,E28 art. 44100-16G61-YAY
По запросу
1
TANK ASSY, FUEL (SILVER) E33 art. 44100-16G80-YD8
По запросу
1
TANK ASSY, FUEL (RED) E33 art. 44100-16G81-YU7
По запросу
1
TANK ASSY, FUEL (BLACK) E33 art. 44100-16G82-YAY
По запросу
1
TANK ASSY, FUEL (SILVER) E3,E28 art. 44100-16G60-YD8
По запросу
2
EMBLEM art. 68111-18G20-000
По запросу
3
CAP SET, FUEL TANK E3,E28 art. 44200-16851-000
По запросу
3
CAP SET, FUEL TANK E33 art. 44200-16861-000
По запросу
4
BOLT art. 09106-05017-000
По запросу
5
SHIELD, HEAT art. 44191-16G00-000
По запросу
6
SHEET, HEAT RUBBER art. 44271-16G10-000
По запросу
7
Болт с внутренним шестигранником 8мм Suzuki art. 09139-06029-000
от 683 ₽
8
WASHER art. 09160-06054-000
По запросу
9
CUSHION art. 44511-16G01-000
По запросу
10
SPACER,FUEL TANK,FR art. 44512-16G00-000
По запросу
11
CUSHION, SIDE art. 44541-16G00-000
По запросу
12
BRACKET, REAR E33 art. 44550-16G20-000
По запросу
12
BRACKET, REAR E3,E28 art. 44550-16G1V-000
По запросу
13
BOLT art. 01550-0820A-000
По запросу
14
BRACKET, CENTER art. 44530-16G10-000
По запросу
15
CUSHION, BRACKET art. 44543-16G00-000
По запросу
16
SPACER,FUEL TANK REAR art. 44561-35F00-000
По запросу
17
Болт ГБЦ Suzuki ( 6х100 ) art. 09103-06060-000
от 381 ₽
18
BRACKET,FUEL TANK RR UP art. 44570-16G00-000
По запросу
19
CUSHION art. 44542-16G00-000
По запросу
20
NUT art. 08319-3106A-000
По запросу
21
STAY,FUEL TANK art. 44574-16G00-000
По запросу
22
HOSE, WATER DRAIN art. 44423-16G11-000
По запросу
23
CLAMP art. 09404-06036-000
По запросу
24
HOSE, BREATHER art. 44424-18G01-000
По запросу
25
CUSHION art. 44545-16G00-000
По запросу
26
MOLDING, TANK art. 68241-16G01-000
По запросу
