модель 2005 года
- Модель SV1000
- Код модели SV1000

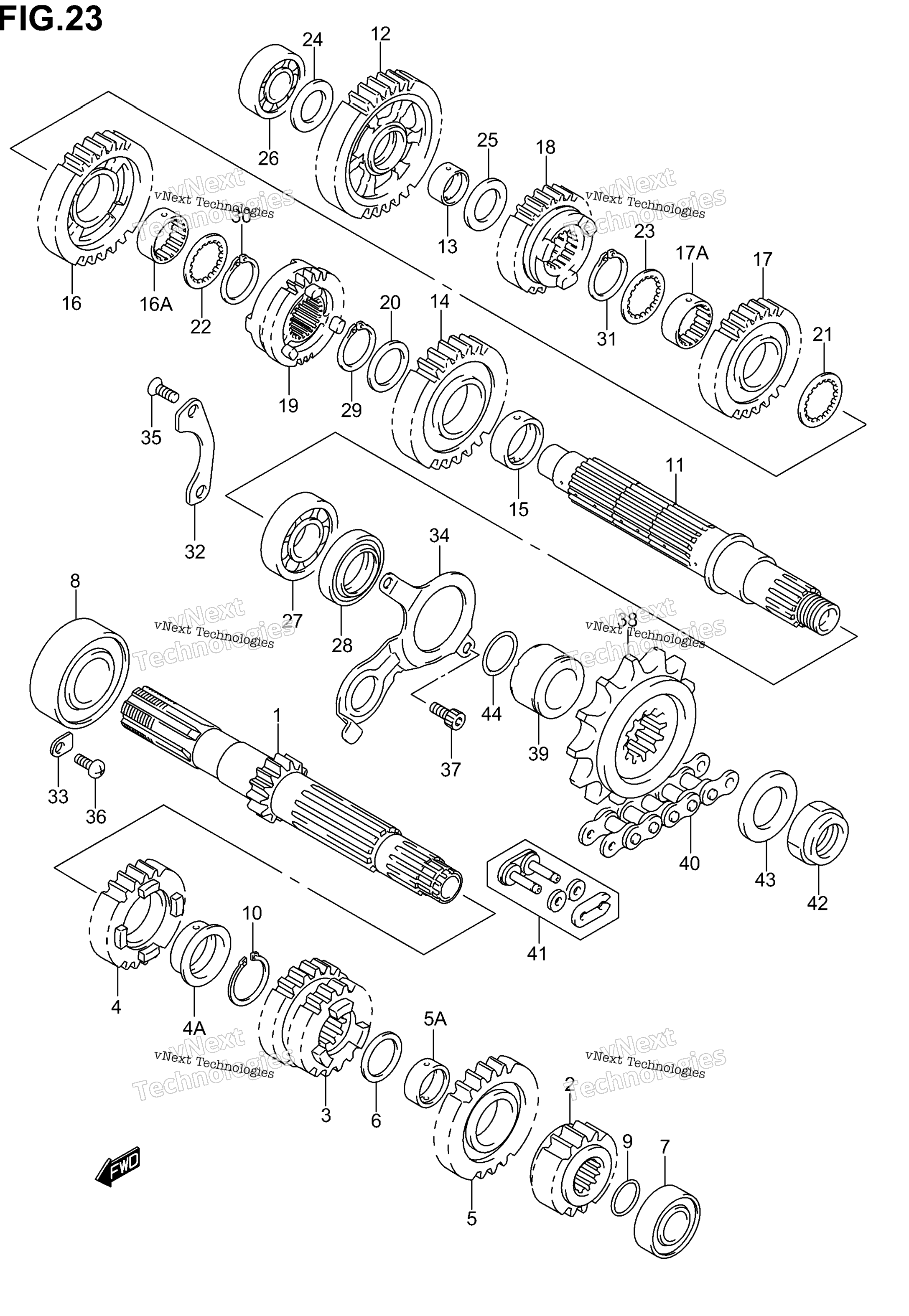

Схема трансмиссии для SV1000
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:12) art. 24120-16G00-000
По запросу
2
GEAR, 2ND DRIVE (NT:15) art. 24221-02F01-000
По запросу
3
GEAR, 3RD & 4TH DRIVE NT:18/22 art. 24231-02F30-000
По запросу
4
GEAR, 5TH DRIVE (NT:23) art. 24251-02F11-000
По запросу
4
BUSH, 5TH DRIVE art. 24252-02F10-000
По запросу
5
GEAR, 6TH DRIVE (NT:24) art. 24261-02F20-000
По запросу
5
BUSH, 6TH DRIVE art. 24262-02F00-000
По запросу
6
SHIM (22X30X1.0) 22X30X1.0 art. 09181-22167-000
По запросу
7
Подшипник Suzuki 09262-20139 art. 09262-20139-000
от 4 694 ₽
8
Подшипник Suzuki 09262-25073 art. 09262-25073-000
от 3 266 ₽
9
O RING, CENTER SHAFT D:1.9,ID:16.6 art. 09280-17004-000
По запросу
10
CIRCLIP, 5TH DRIVE art. 09380-27001-000
По запросу
11
SHAFT, DRIVE art. 24130-02F10-000
По запросу
12
GEAR,1ST DRIVEN NT:32 (NT:32) art. 24311-02F10-000
По запросу
13
BUSH, 1ST DRIVEN art. 24312-02F00-000
По запросу
14
GEAR, 2ND DRIVEN (NT:29) art. 24321-02F11-000
По запросу
15
BUSH, 2ND DRIVEN art. 24322-02F01-000
По запросу
16
BUSH, 3RD DRIVEN art. 24332-17E20-000
По запросу
16
GEAR, 3RD DRIVEN (NT:27) art. 24331-02F12-000
По запросу
17
BUSH, 4TH DRIVEN art. 24332-17E20-000
По запросу
17
GEAR, 4TH DRIVEN (NT:27) art. 24341-02F30-000
По запросу
18
GEAR, 5TH DRIVEN (NT:25) art. 24351-02F20-000
По запросу
19
GEAR, 6TH DRIVEN (NT:24) art. 24361-02F30-000
По запросу
20
WASHER, 2ND DRIVEN GEAR 27X36X1 art. 09160-27008-000
По запросу
21
WASHER, 3RD & 4TH DRIVEN 27X36X2 art. 09167-27002-000
По запросу
22
WASHER, 3RD DRIVEN GEAR art. 24333-02F00-000
По запросу
23
WASHER, 4TH DRIVEN GEAR art. 24333-02F00-000
По запросу
24
WASHER, 1ST DRIVEN RH 20X34X1 art. 09181-20251-000
По запросу
25
WASHER, 1ST DRIVEN LH 22X34X1 art. 09181-22223-000
По запросу
26
BEARING, DRIVE SHAFT RH 20X52X15 art. 09262-20082-000
По запросу
27
BEARING, DRIVE SHAFT LH 28X68X20 art. 09262-28040-000
По запросу
28
Сальник Suzuki art. 09283-38020-000
По запросу
29
CIRCLIP, 2ND DRIVEN art. 09380-27001-000
По запросу
30
CIRCLIP, 3RD DRIVEN art. 09380-27001-000
По запросу
31
CIRCLIP, 4TH DRIVEN art. 09380-27001-000
По запросу
32
RETAINER, DRIVE SHAFT BRG art. 24741-06G00-000
По запросу
33
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
34
RETAINER, DRIVE SHAFT OIL art. 24751-06G00-000
По запросу
35
SCREW, DRIVE SHAFT (6X12) art. 09126-06011-000
По запросу
36
SCREW, CENTER SHAFT art. 02112-0612A-000
По запросу
37
BOLT, DRIVE SHAFT OIL art. 07130-0612A-000
По запросу
38
SPROCKET, ENGINE (NT:17) art. 27510-21A31-000
По запросу
39
SPACER, SPROCKET art. 27531-16G00-000
По запросу
40
CHAIN ASSY (RK50SM0Z1) SV1000K3/K4/K5 art. 27600-16G00-110
По запросу
41
JOINT SET, CHAIN OPT art. 27620-16G00-000
По запросу
42
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
43
SHIM (25X40X1.5) art. 09181-25268-000
По запросу
44
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
