модель 2005 года
- Модель VL1500
- Код модели VL1500

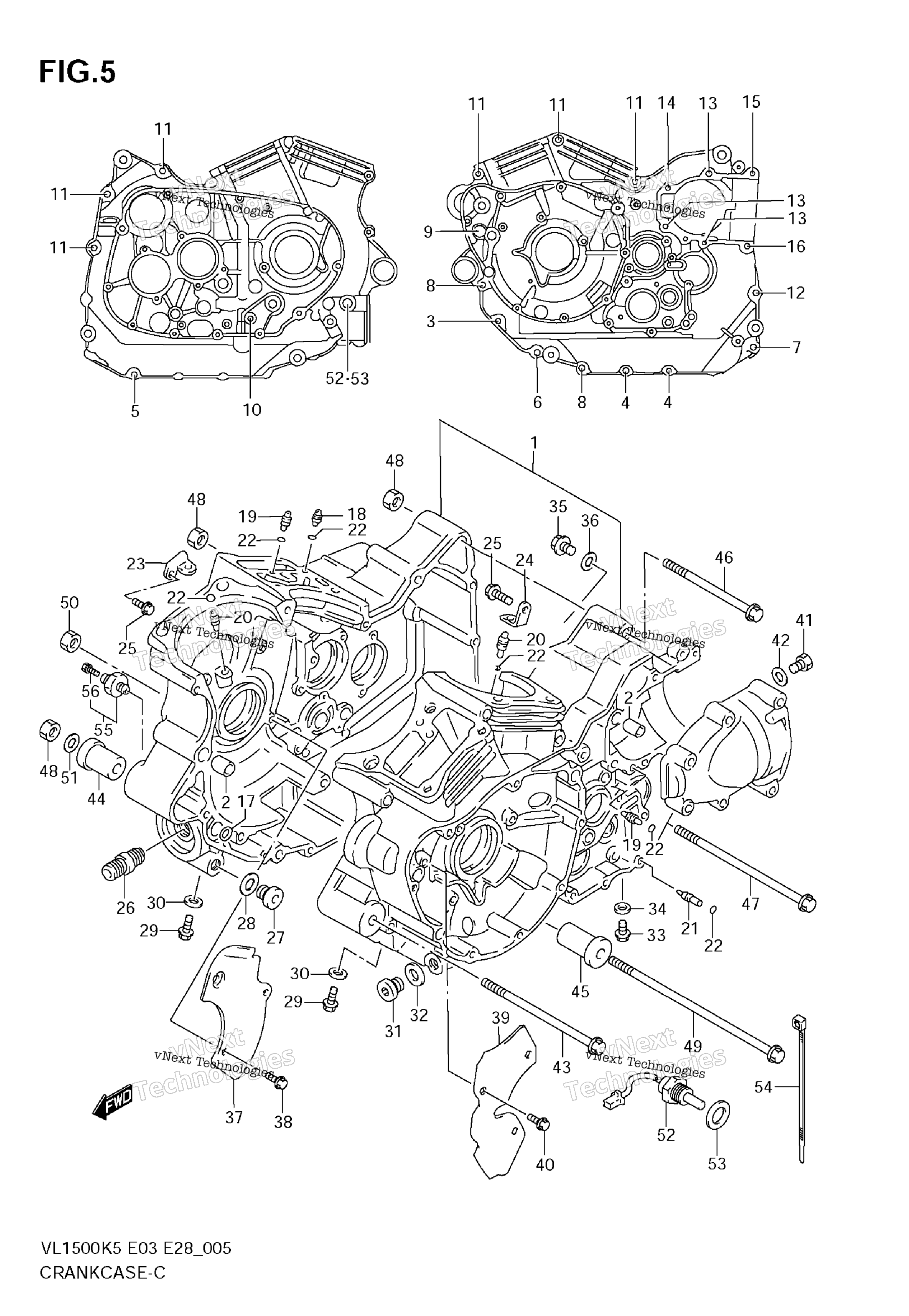

Схема картера для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 26 art. 11300-10872-000
По запросу
2
PIN art. 09206-11007-000
По запросу
3
BOLT art. 01550-0655B-000
По запросу
4
BOLT art. 01550-0665B-000
По запросу
5
BOLT art. 01550-0685B-000
По запросу
6
BOLT art. 01550-0855B-000
По запросу
7
BOLT art. 01550-0865B-000
По запросу
8
BOLT (8X70) art. 01550-0870B-000
По запросу
9
BOLT art. 01550-0890B-000
По запросу
10
BOLT (8X115) art. 09103-08098-000
По запросу
11
BOLT (8X95) art. 09103-08164-000
По запросу
12
BOLT (8X80) art. 01550-0880B-000
По запросу
13
BOLT art. 01550-0840B-000
По запросу
14
BOLT art. 01550-0850B-000
По запросу
15
BOLT art. 01550-0855B-000
По запросу
16
BOLT art. 01550-0865B-000
По запросу
17
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
18
JET, HEAD COOLING art. 09493-44002-000
По запросу
19
JET AIR (#14) art. 09493-28010-000
По запросу
20
JET, PISTON COOLING art. 09493-80009-000
По запросу
21
JET, MISSION art. 09493-24011-000
По запросу
22
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
23
PLATE, PISTON JET, FRONT art. 16438-38B00-000
По запросу
24
PLATE, PISTON JET, REAR art. 16439-38B00-000
По запросу
25
BOLT art. 01550-0612B-000
По запросу
26
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
27
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
28
Прокладка Suzuki art. 09168-16002-000
По запросу
29
PLUG, OIL GALLERY art. 01550-0812B-000
По запросу
30
GASKET art. 09168-08016-000
По запросу
31
Пробка сливная Suzuki art. 09248-14011-000
от 420 ₽
32
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
33
PLUG, MISSION GALLERY art. 01550-0610B-000
По запросу
34
GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
35
Болт масляной магистрали Suzuki art. 09247-12006-000
от 368 ₽
36
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
37
PLATE, OIL SEPARATOR art. 11521-38B01-000
По запросу
38
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
39
PLATE, OIL SEPARATOR FRONT art. 11522-10F00-000
По запросу
40
Болт Suzuki art. 01547-0612B-000
По запросу
41
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
42
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
43
BOLT (10X205) art. 09103-10145-000
По запросу
44
SPACER art. 11621-10F10-000
По запросу
45
SPACER (L:27) art. 11610-20C00-000
По запросу
46
BOLT (10X140) art. 09103-10119-000
По запросу
47
BOLT (10X160) art. 09103-10278-000
По запросу
48
NUT art. 08319-3110B-000
По запросу
49
BOLT (10X260) art. 09103-10226-000
По запросу
50
NUT art. 09159-10047-000
По запросу
51
WASHER, FRONT LOW (10.5X20X3.2) art. 09160-10502-000
По запросу
52
SENSOR, OIL TEMP art. 13650-42F10-000
По запросу
53
Шайба сливной пробки Suzuki art. 09168-14015-000
от 263 ₽
54
CLAMP MODEL K5 art. 09407-14407-000
По запросу
54
CLAMP MODEL K6/K7/K8/K9 art. 09407-10404-000
По запросу
55
SWITCH, OIL PRESSURE Includes Item(s) 56 art. 37820-33D10-000
По запросу
56
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
