модель 2005 года
- Модель VL1500
- Код модели VL1500

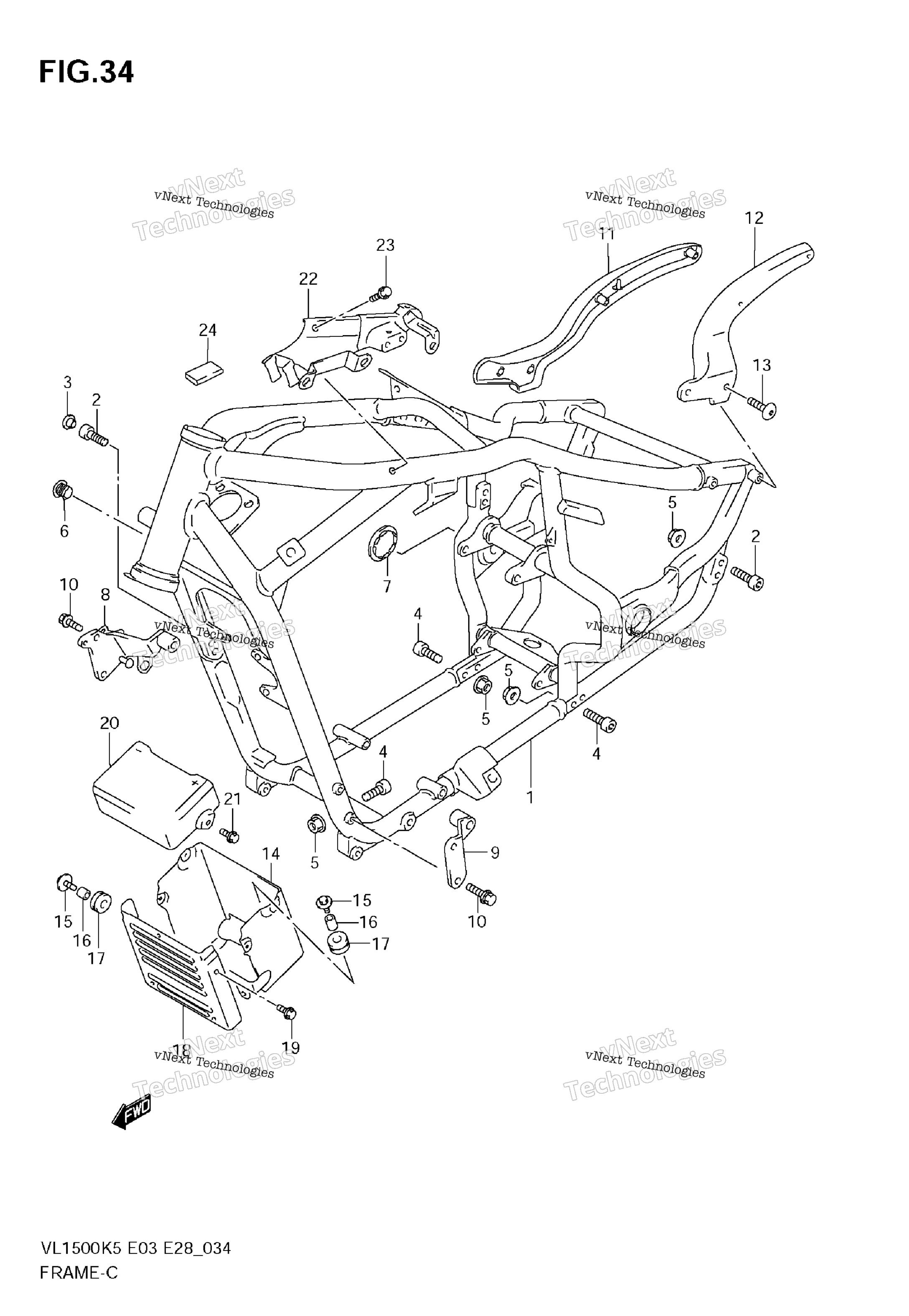

Схема рамы для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-10F40-019
По запросу
2
BOLT art. 07130-1025B-000
По запросу
3
PLUG art. 09250-08012-000
По запросу
4
BOLT art. 07130-1035B-000
По запросу
5
NUT art. 08319-3110B-000
По запросу
6
CAP, FRAME HOLE art. 41898-10F01-000
По запросу
7
CAP, PIVOT RH art. 41899-10F00-000
По запросу
8
PLATE, ENGINE MOUNT RH art. 41910-10F10-000
По запросу
9
PLATE, ENGINE MOUNT LH art. 41920-10F10-000
По запросу
10
BOLT MODEL K5/K6/K7 art. 09112-08012-000
По запросу
10
BOLT MODEL K8/K9 art. 07120-0830B-000
По запросу
11
GRIP, FRAME HANDLE RH art. 41610-10F30-000
По запросу
12
GRIP, FRAME HANDLE LH art. 41620-10F30-000
По запросу
13
BOLT art. 09139-10003-000
По запросу
14
HOLDER, BATTERY art. 41540-10F01-000
По запросу
15
BOLT MODEL K8/K9 art. 09116-06213-000
По запросу
15
BOLT MODEL K5/K6/K7 art. 09116-06168-000
По запросу
16
SPACER art. 09180-06261-000
По запросу
17
CUSHION art. 09320-08510-000
По запросу
18
HOLDER, BATTERY FRONT art. 41548-10F00-000
По запросу
19
SCREW art. 02142-0608B-000
По запросу
20
Крышка АКБ пластиковая Suzuki art. 41549-10F02-000
По запросу
21
BOLT art. 09111-06107-000
По запросу
22
HOLDER, ELECTRIC PARTS MODEL K5/K6 art. 47410-10FA0-000
По запросу
22
HOLDER, ELECTRIC PARTS MODEL K7/K8/K9 art. 47410-10FA1-000
По запросу
23
Болт Suzuki art. 01550-0612A-000
По запросу
23
BOLT MODEL K8/K9 art. 01550-0616A-000
По запросу
24
CUSHION art. 11179-45D00-000
По запросу
