модель 2006 года
- Модель DR200
- Код модели DR200SE

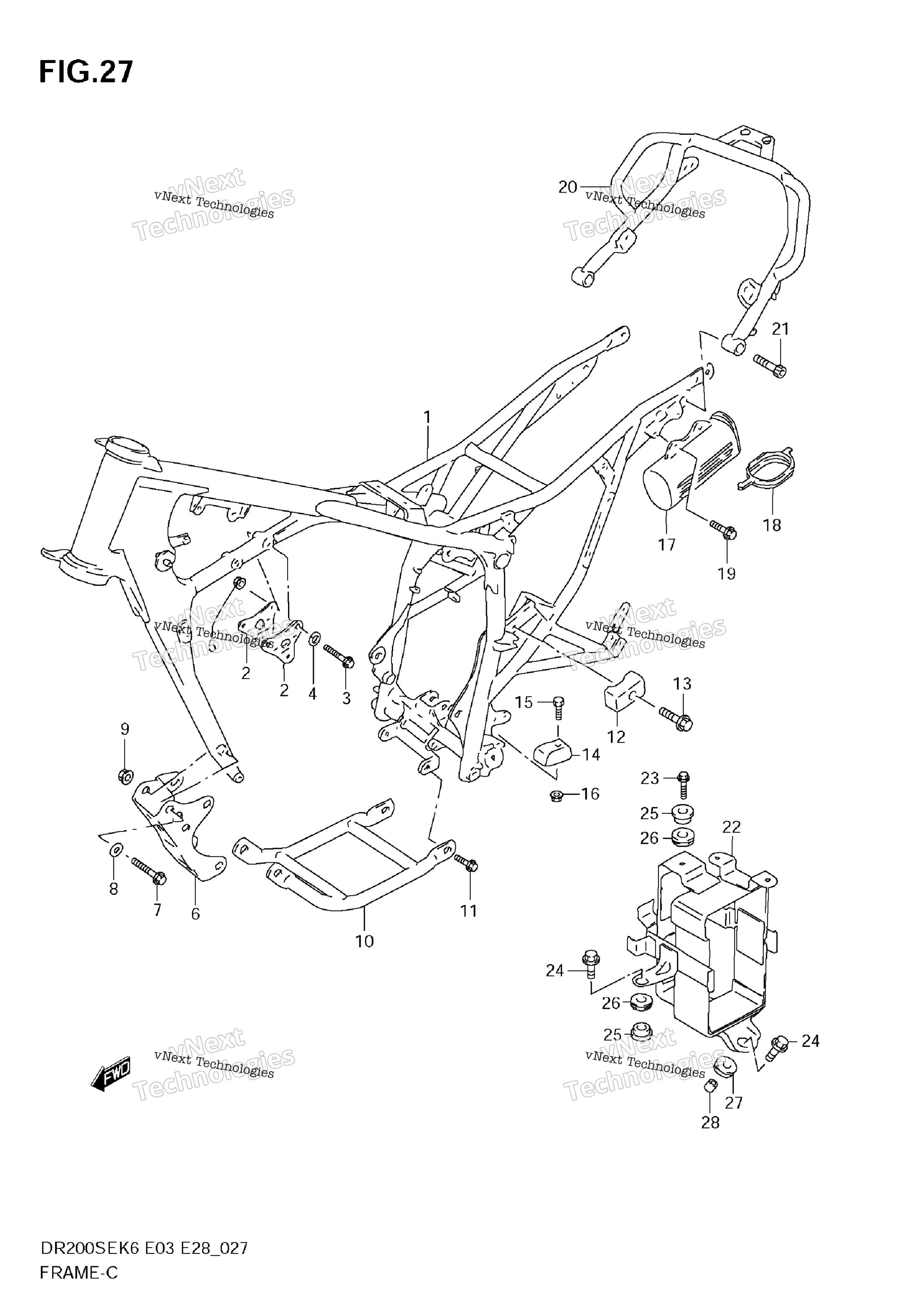

Схема рамы для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (GRAY) MODEL K8/K9 E3,E28 art. 41100-44AL0-YU8
По запросу
1
FRAME (GRAY) MODEL K8/K9 E33 art. 41100-44AP0-YU8
По запросу
1
FRAME (GRAY) MODEL K6/K7 art. 41100-44AD1-YU8
По запросу
2
PLATE, MOUNT, UPPER (BLACK) art. 41991-42A00-291
По запросу
3
BOLT (8X53) art. 09103-08332-000
По запросу
4
LOCK WASHER art. 08321-0108B-000
По запросу
5
NUT art. 08319-3108B-000
По запросу
6
PLATE, MOUNT LOWER (GRAY) art. 41992-44AA1-YU8
По запросу
7
BOLT (8X65) art. 09103-08328-000
По запросу
8
LOCK WASHER art. 08321-0108B-000
По запросу
9
NUT art. 08319-3108B-000
По запросу
10
PROTECTOR, ENGINE (GRAY) art. 42510-44AA1-YU8
По запросу
11
BOLT art. 01551-1016B-000
По запросу
12
GUIDE, CHAIN UPPER art. 43911-44A01-000
По запросу
13
BOLT art. 01580-0635B-000
По запросу
14
GUIDE, CHAIN LOWER art. 43912-42AA0-000
По запросу
15
BOLT art. 09128-06057-000
По запросу
16
NUT art. 08319-3106B-000
По запросу
17
HOLDER, TOOL art. 41551-38201-000
По запросу
18
CAP, TOOL HOLDER art. 41552-37210-000
По запросу
19
Болт Suzuki art. 09116-06165-000
от 116 ₽
19
BOLT (6X16) MODEL K7/K8/K9 art. 09116-06211-000
По запросу
20
GRIP, REAR (GRAY) art. 43980-44AB2-YU8
По запросу
21
BOLT (8X30) art. 09106-08105-000
По запросу
22
HOLDER, BATTERY art. 41540-44AA0-000
По запросу
23
BOLT, UPPER art. 01550-0620B-000
По запросу
24
BOLT, LOWER MODEL K7/K8/K9 art. 09116-06047-000
По запросу
24
BOLT, LOWER MODEL K6 art. 09116-06131-000
По запросу
25
SPACER art. 09169-06065-000
По запросу
26
CUSHION art. 09320-08510-000
По запросу
27
CUSHION, LOWER LH art. 09320-10501-000
По запросу
28
SPACER, LOWER LH art. 09180-06285-000
По запросу
