модель 2006 года
- Модель DR200
- Код модели DR200SE

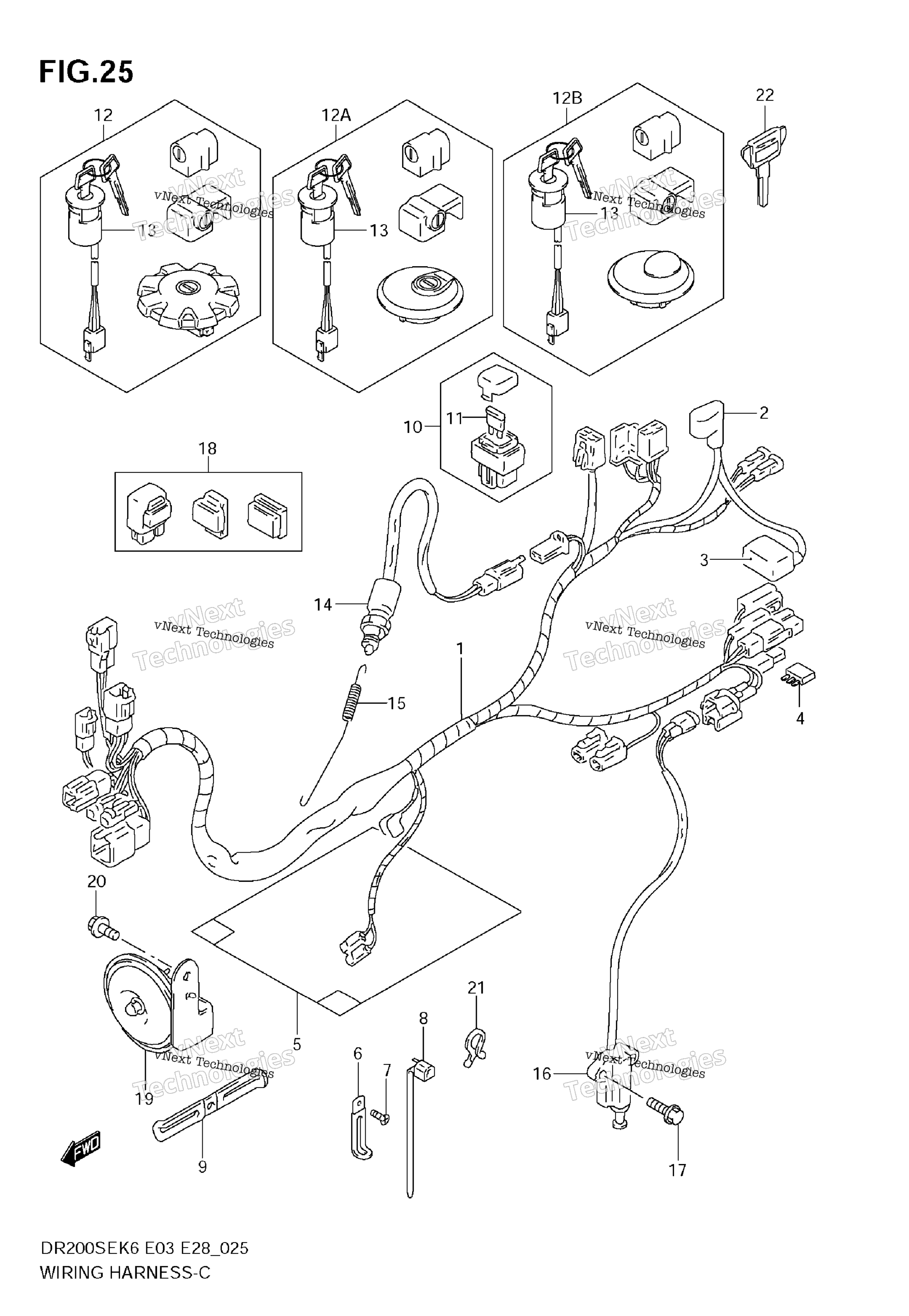

Схема жгута проводов для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 - 4 art. 36610-42A50-000
По запросу
2
CAP, RELAY art. 31861-10D00-000
По запросу
3
CAP, BATTERY (+) art. 33624-10D00-000
По запросу
4
DIODE art. 36611-38A10-000
По запросу
5
COVER, WIRE HARNESS art. 36618-15D21-000
По запросу
6
CLAMP (L:45) art. 09404-06429-000
По запросу
6
CLAMP (L:95) art. 09404-06036-000
По запросу
7
SCREW art. 03541-0410B-000
По запросу
8
CLAMP (L:95) art. 09407-11401-000
По запросу
8
CLAMP (L:125) art. 09407-14403-000
По запросу
8
CLAMP (L:165) art. 09407-18402-000
По запросу
8
CLAMP (L:235) art. 09407-25401-000
По запросу
9
CLAMP, STARTER MOTOR LEAD art. 36651-05301-000
По запросу
10
BOX ASSY, FUSE Includes Item(s) 11 art. 36740-24B01-000
По запросу
11
FUSE (20A) art. 09481-20101-000
По запросу
12
LOCK SET MODEL K8/K9 E33; Includes Item(s) 13 art. 37000-44871-000
По запросу
12
LOCK SET MODEL K6/K7 E33 art. 37000-44831-000
По запросу
12
LOCK SET art. 37000-44821-000
По запросу
13
SWITCH ASSY, IGNITION art. 37110-44A20-000
По запросу
14
SWITCH ASSY, STOP LAMP art. 37740-45D00-000
По запросу
15
SPRING art. 09443-06064-000
По запросу
16
SWITCH ASSY, SIDE STAND art. 37840-44X51-000
По запросу
17
BOLT art. 01550-0620B-000
По запросу
18
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
19
HORN ASSY art. 38500-44B00-000
По запросу
20
BOLT art. 01550-0612B-000
По запросу
21
CLIP, LEAD WIRE art. 09408-00012-000
По запросу
22
KEY, BLANK OPT,TYPE F art. 37146-03A30-000
По запросу
22
KEY, BLANK OPT,TYPE E art. 37146-03A20-000
По запросу
22
KEY, BLANK OPT,TYPE D art. 37146-03A10-000
По запросу
22
Болванка ключка зажигания Suzuki art. 37146-03A00-000
По запросу
