модель 2007 года
- Модель DR-Z 250
- Код модели DR-Z250

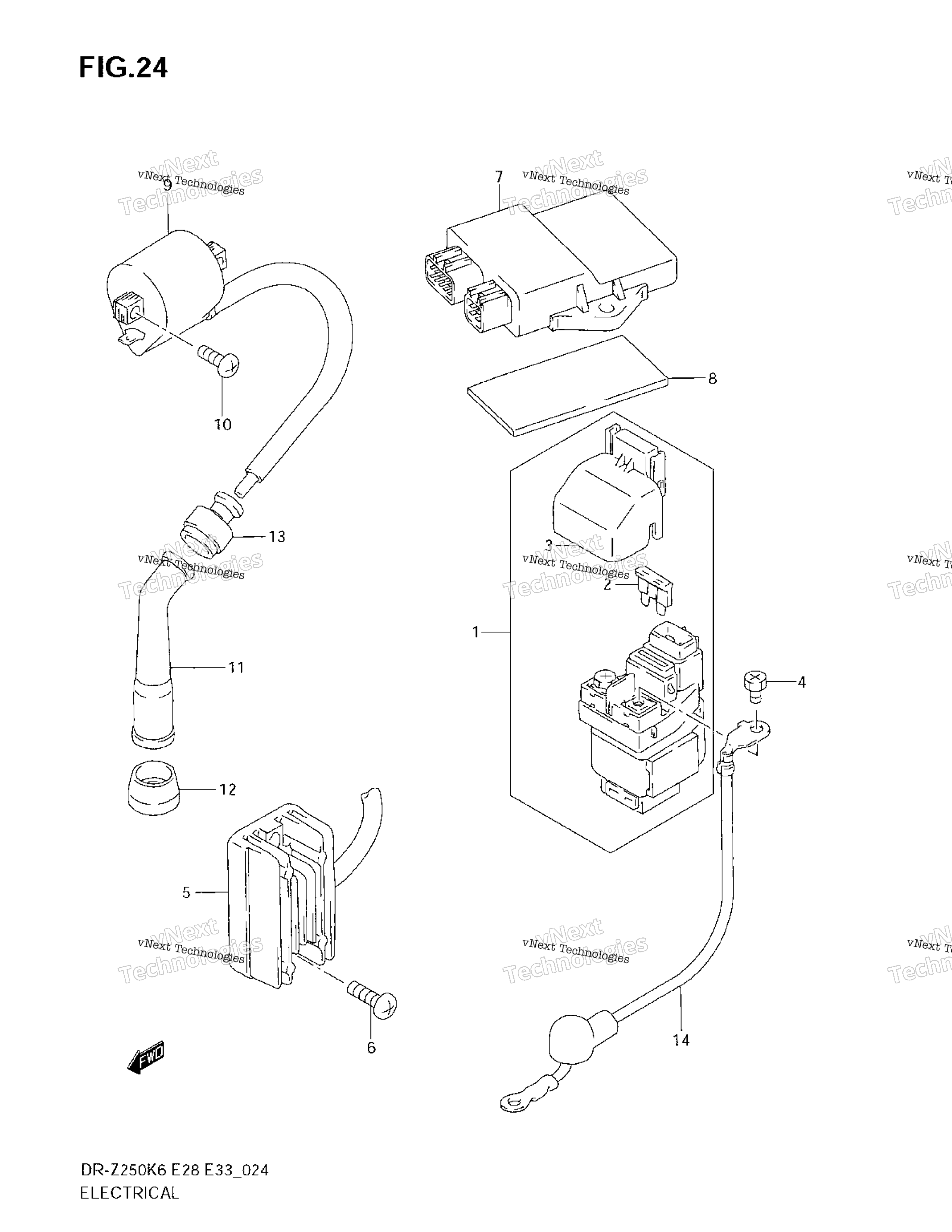

Схема электрооборудования для DR-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY, STARTING MOTOR Includes Item(s) 2 - 3 art. 31800-13E00-000
По запросу
2
FUSE (10A) art. 09481-10101-000
По запросу
3
COVER art. 31861-13E00-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-13E11-000
По запросу
6
SCREW art. 02162-0620C-000
По запросу
7
CDI UNIT art. 32900-13EA0-000
По запросу
8
PROTECTOR (170X95X3.0) CUT AS REQUIRED (20X90) art. 33651-37000-000
По запросу
9
COIL ASSY, IGNITION art. 33410-13E00-000
По запросу
10
SCREW art. 02112-0616A-000
По запросу
11
Наконечник свечи зажигания Suzuki art. 33510-45010-000
По запросу
12
Сальник свечного колпачка Suzuki art. 33541-47D00-000
от 725 ₽
13
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
14
WIRE, STARTER MOTOR art. 33810-13E00-000
По запросу
Другие схемы модели
Электрооборудование
