модель 2007 года
- Модель DR-Z 250
- Код модели DR-Z250

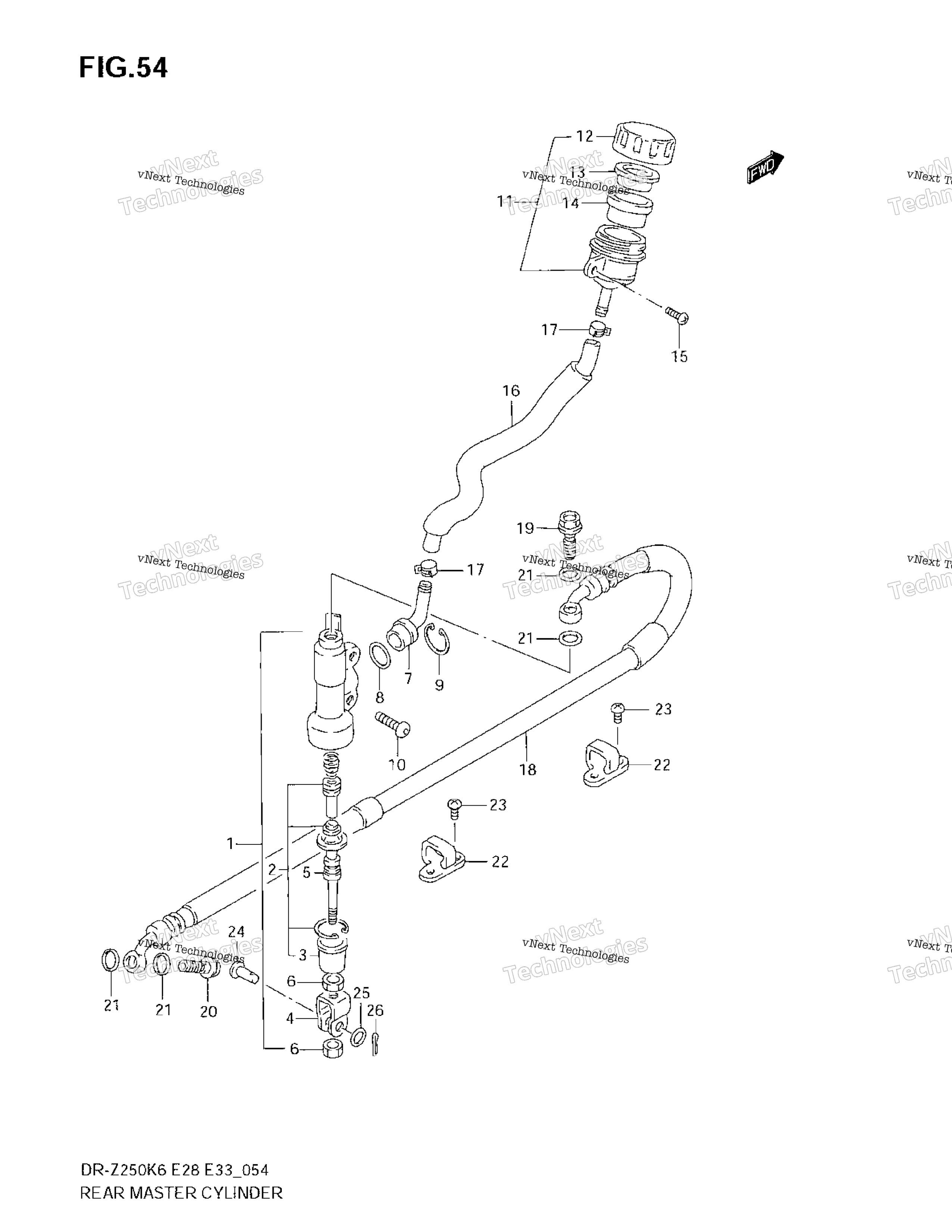

Схема заднего главного цилиндра тормоза для DR-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-13E00-000
По запросу
2
Поршень тормозного цилиндра Suzuki art. 69600-34820-000
По запросу
3
BOOT art. 69691-00A00-000
По запросу
4
YOKE art. 69692-13E00-000
По запросу
5
ROD, PUSH art. 69670-01D00-000
По запросу
6
NUT art. 69693-05A00-000
По запросу
7
CONNECTOR art. 69672-00B20-000
По запросу
8
.O-RING art. 69686-34200-000
По запросу
9
CIRCLIP art. 69674-00B20-000
По запросу
10
SCREW (6X16) art. 09139-06237-000
По запросу
11
TANK ASSY, RESERVOIR Includes Item(s) 12 - 14 art. 69740-05D10-000
По запросу
12
CAP art. 69669-03D00-000
По запросу
13
PLATE art. 69668-00B20-000
По запросу
14
DIAPHRAGM art. 69667-00B20-000
По запросу
15
SCREW art. 02142-0612A-000
По запросу
16
HOSE, RESERVOIR TANK art. 69730-13E00-000
По запросу
17
CLIP art. 09401-12404-000
По запросу
18
HOSE, REAR BRAKE art. 69480-13E01-000
По запросу
19
BOLT, CYLINDER (10X1.00X22) art. 09360-10061-000
По запросу
20
UNION (10X1.25X22) art. 09360-10062-000
По запросу
21
Шайба Suzuki art. 09161-10009-000
от 221 ₽
22
GUIDE, REAR BRAKE HOSE art. 61196-27C50-000
По запросу
23
SCREW art. 02142-0510B-000
По запросу
24
PIN art. 09200-08048-000
По запросу
25
WASHER (8.5X14X1.6) art. 09160-08090-000
По запросу
26
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
