модель 2007 года
- Модель GS500
- Код модели GS500F

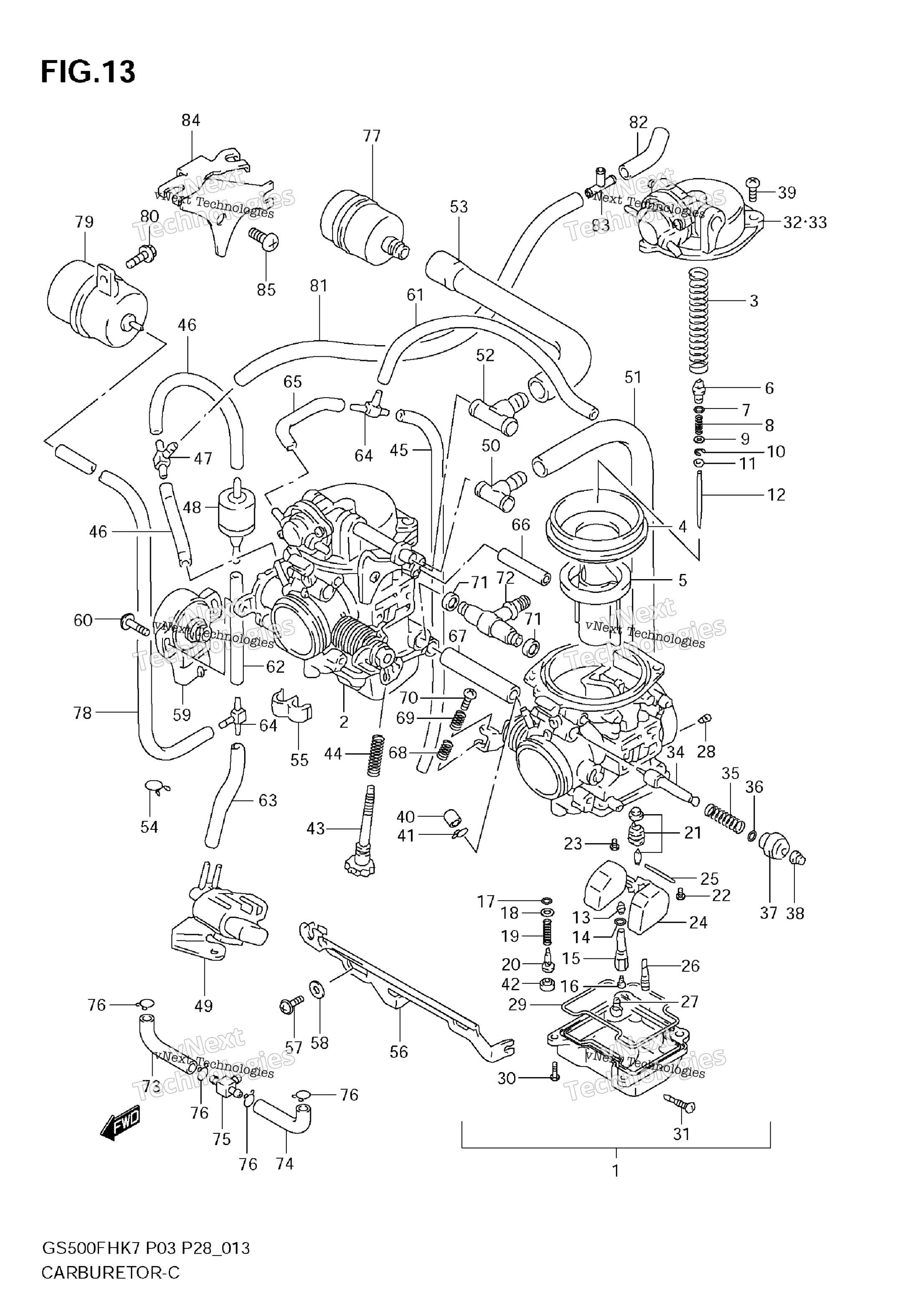

Схема карбюратора для GS500F
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY, LH E33 art. 13201-01DU0-000
По запросу
1
CARBURETOR ASSY, LH E3, E28, E95 art. 13201-01DQ0-000
По запросу
2
CARBURETOR ASSY, RH E33; Includes Item(s) 3 - 44 art. 13202-01DU0-000
По запросу
2
CARBURETOR ASSY, RH E3, E28, E95 art. 13202-01DQ0-000
По запросу
3
SPRING art. 13573-19E00-000
По запросу
4
Диафрагма карбюратора Suzuki art. 13507-17C02-000
от 2 615 ₽
5
Поршень карбюратора Suzuki art. 13501-29FA0-000
от 6 080 ₽
6
Направляющая Suzuki art. 13418-33E00-000
По запросу
6
.HOLDER, GUIDE E33 art. 13418-44080-000
По запросу
7
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
8
SPRING art. 13481-13F00-000
По запросу
9
WASHER art. 13382-19E00-000
По запросу
10
.E-RING MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
11
RING art. 13387-13F00-000
По запросу
12
NEEDLE, JET (5DH60-1) art. 13383-01DU0-000
По запросу
13
JET, NEEDLE (P-5M) art. 13341-01DN0-000
По запросу
14
O RING art. 13246-43011-000
По запросу
15
HOLDER, JET art. 13385-07F00-000
По запросу
16
JET, MAIN (130) art. 09491-26016-000
По запросу
17
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
18
Шайба Suzuki art. 13291-29900-000
По запросу
19
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
20
ADJUSTER (3.0) art. 13279-01DN0-000
По запросу
21
VALVE ASSY, NEEDLE art. 13370-04F01-000
По запросу
22
SCREW art. 02112-0408A-000
По запросу
23
SCREW art. 13602-05A10-000
По запросу
24
FLOAT ASSY art. 13250-04F00-000
По запросу
25
.PIN, FLOAT art. 13254-01010-000
По запросу
26
JET, PILOT (17.5) art. 09492-17016-000
По запросу
27
JET, MAIN (60) art. 09491-60010-000
По запросу
28
JET, PILOT AIR (170) art. 09493-34003-000
По запросу
29
Прокладка Suzuki art. 13258-04F00-000
По запросу
30
SCREW art. 02112-04107-000
По запросу
31
.SCREW,DRAIN art. 13247-02340-000
По запросу
32
COVER ASSY, DIAPHRAGM LH art. 13502-01DB0-000
По запросу
33
COVER ASSY, DIAPHRAGM RH art. 13502-01DC0-000
По запросу
34
PLUNGER ASSY art. 13411-05300-000
По запросу
35
SPRING art. 13417-26D00-000
По запросу
36
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
37
.HOLDER, GUIDE art. 13418-44080-000
По запросу
38
.CAP, STARTER VALVE art. 13682-31210-000
По запросу
39
SCREW art. 02112-05127-000
По запросу
40
Колпачок резиновый Suzuki art. 13274-84000-000
По запросу
41
CLIP art. 09401-06101-000
По запросу
42
PLUG art. 13281-05A00-000
По запросу
43
ADJUSTER art. 13267-13F00-000
По запросу
44
SPRING art. 13271-33C00-000
По запросу
45
HOSE L:600 --> 175 art. 09355-35007-600
По запросу
46
HOSE L:600 --> 60 art. 09355-35007-600
По запросу
47
NIPPLE art. 13685-04F10-000
По запросу
48
CHECK VALVE ASSY E3, E28, E95 art. 95568-01DN0-000
По запросу
48
CHECK VALVE ASSY E33 art. 95569-01DN0-000
По запросу
49
SOLENOID ASSY art. 18115-70G10-000
По запросу
50
HOSE art. 13683-01DB0-000
По запросу
51
HOSE art. 13683-01DN1-000
По запросу
52
3 WAY art. 13683-01DP0-000
По запросу
53
HOSE art. 13683-01DC2-000
По запросу
54
CLIP art. 09401-16401-000
По запросу
55
CLIP art. 09408-00200-000
По запросу
56
LEVER art. 13413-01DE0-000
По запросу
57
SCREW art. 13602-04F00-000
По запросу
58
PACKING art. 13557-33E00-000
По запросу
59
Датчик дроссельной заслонки Suzuki art. 13550-13D61-000
По запросу
60
SCREW art. 13605-20C00-000
По запросу
61
HOSE L:600 --> 165 art. 09355-35007-600
По запросу
62
HOSE L:600 --> 40 art. 09355-35007-600
По запросу
63
HOSE L:600 --> 35 art. 09355-35007-600
По запросу
64
NIPPLE art. 09367-04007-000
По запросу
65
HOSE L:600 --> 55 art. 09355-35007-600
По запросу
66
ROD art. 13685-01DC0-000
По запросу
67
PIPE art. 13685-01DB0-000
По запросу
68
SPRING art. 13268-96111-000
По запросу
69
SPRING art. 13271-44B00-000
По запросу
70
SCREW art. 13267-44B00-000
По запросу
71
Кольцо уплотнительное Suzuki art. 13673-44B00-000
По запросу
72
NIPPLE art. 13685-33EQ0-000
По запросу
73
HOSE E33 art. 13684-01D21-000
По запросу
74
HOSE E33 art. 13684-48B01-000
По запросу
75
NIPPLE E33 art. 13685-48B00-000
По запросу
76
.CLIP E33 art. 09401-10401-000
По запросу
77
FILTER, AIR CLEANER NO. 2 art. 18780-32E00-000
По запросу
78
HOSE, CONTROL AIR L:600 --> 360 art. 09355-35007-600
По запросу
79
CHAMBER, VACUUM art. 13715-04F00-000
По запросу
80
BOLT art. 01550-0620B-000
По запросу
81
HOSE, FUEL COCK VACUUM NO. 1 L:600 --> 100 art. 44421-13ER0-000
По запросу
82
HOSE, FUEL COCK VACUUM NO. 2 L:600 --> 380 art. 44421-13ER0-000
По запросу
83
Соединительный тройник трубки Suzuki art. 09367-06002-000
По запросу
84
BRACKET E3, E28, E95 art. 13565-01DE0-000
По запросу
85
SCREW E3, E28, E95 art. 02112-0510A-000
По запросу
