модель 2007 года
- Модель GS500
- Код модели GS500F

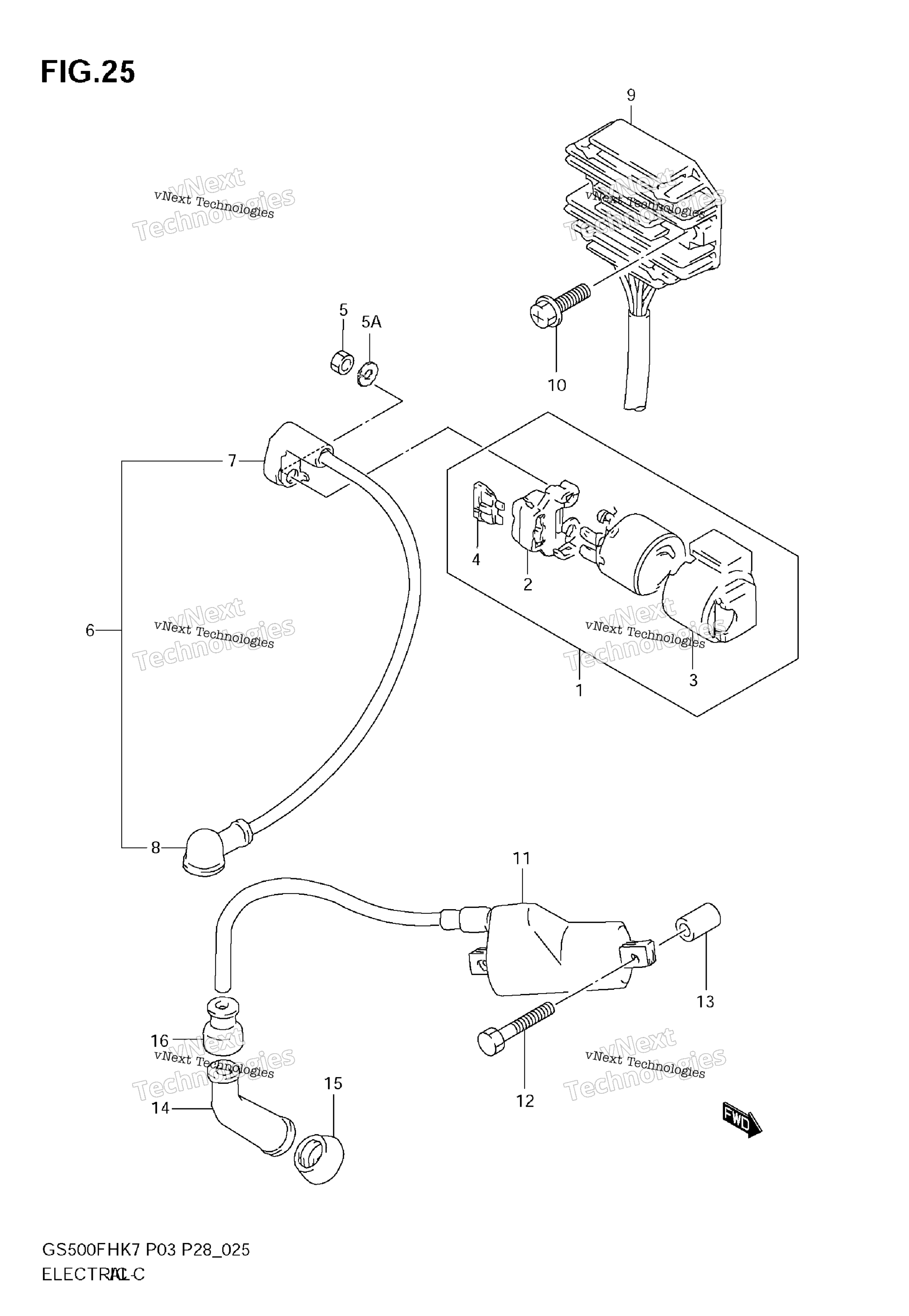

Схема электрооборудования для GS500F
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY, STARTING MOTOR Includes Item(s) 2 - 4 art. 31800-01D00-000
По запросу
2
TERMINAL, RELAY art. 31841-01D00-000
По запросу
3
HOLDER, RELAY art. 31892-07D00-000
По запросу
4
FUSE, (20A) art. 09481-20101-000
По запросу
5
WASHER art. D8321-5106A-000
По запросу
5
NUT art. D8310-0006A-000
По запросу
6
WIRE, STARTER MOTOR LEAD Includes Item(s) 7 - 8 art. 33810-01DA0-000
По запросу
7
CAP, BATTERY PLUS art. 33624-01D10-000
По запросу
8
.CAP,STARTER MOTOR LEAD art. 31861-48B10-000
По запросу
9
RECTIFIER ASSY art. 32800-01D00-000
По запросу
10
SCREW art. 02162-0620B-000
По запросу
11
COIL ASSY, IGNITION art. 33410-01D00-000
По запросу
12
BOLT art. D1507-0640B-000
По запросу
13
SPACER (6.2X12X16) art. 09180-06198-000
По запросу
14
CAP,SPARK PLUG art. 33510-97313-000
По запросу
15
Уплотнительное кольцо свечного колпачка Suzuki 33541-38210 art. 33541-38210-000
от 420 ₽
OEM
Уплотнительное кольцо свечного колпачка Suzuki 33541-38210
art. 33541-38210-000
420 ₽
Требуется 2 шт.
16
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
Другие схемы модели
Электрооборудование
