модель 2007 года
- Модель RM-Z 250
- Код модели RM-Z250

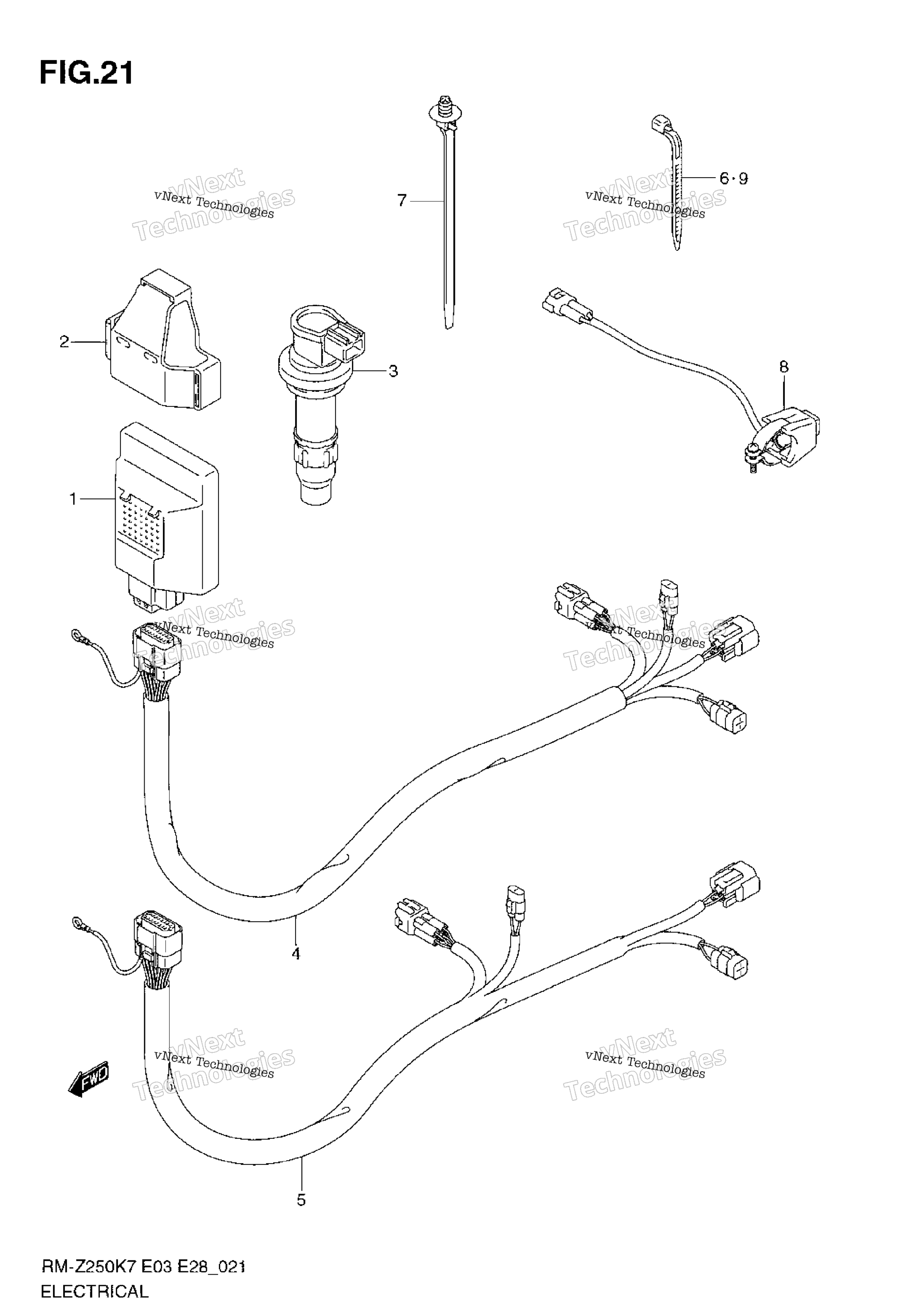

Схема электрооборудования для RM-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
CDI UNIT MODEL K7 art. 32900-10H00-000
По запросу
1
CDI UNIT MODEL K8/K9 art. 32900-10H11-000
По запросу
2
CUSHION, CDI UNIT art. 32980-37F00-000
По запросу
3
COIL ASSY, IGNITION art. 33410-35G00-000
По запросу
4
HARNESS, WIRING MODEL K7/K8 art. 36610-10H00-000
По запросу
5
HANRESS, WIRING MODEL K9 art. 36610-10H20-000
По запросу
6
CLAMP, WIRING (L:95) art. 09407-11401-000
По запросу
6
CLAMP, WIRING (L:165) art. 09407-18402-000
По запросу
7
CLAMP, WIRING HARNESS art. 09407-17403-000
По запросу
8
SWITCH ASSY, ENGINE STOP art. 37820-36E00-000
По запросу
9
CLAMP, ENGINE STOP (L:95) art. 09407-11401-000
По запросу
9
CLAMP, ENGINE STOP (L:125) art. 09407-14403-000
По запросу
