модель 2007 года
- Модель RM-Z 250
- Код модели RM-Z250

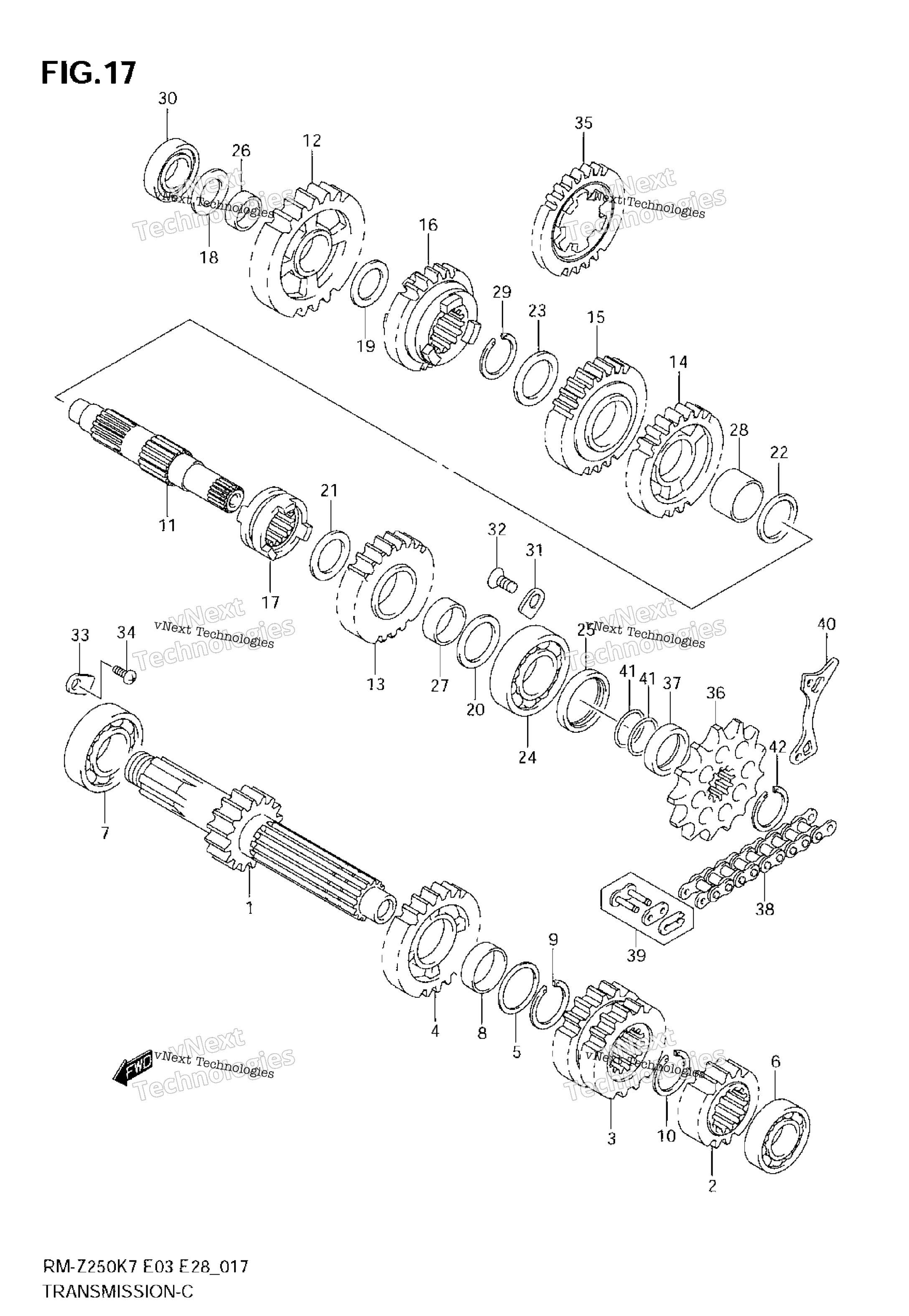

Схема трансмиссии для RM-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER, NT:13 art. 24120-10H01-000
По запросу
2
GEAR, 2ND DRIVE, NT:17 art. 24221-10H01-000
По запросу
3
GEAR, 3RD & 4TH DRIVE NT:17/21 art. 24231-10H10-000
По запросу
4
GEAR, 5TH DRIVE, NT:22 art. 24251-10H00-000
По запросу
5
WASHER, 5TH DRIVE 24X29X1.0 art. 09181-24009-000
По запросу
6
BEARING, CNTR SHAFT, L 17X40X9.5 art. 09262-17040-000
По запросу
7
BEARING, CNTR SHAFT, R 22X50X14 art. 09262-22018-000
По запросу
8
BUSH, 5TH DRIVE 24X27X9.0 art. 09300-24004-000
По запросу
9
CIRCLIP, 5TH DRIVE art. 09380-24007-000
По запросу
10
CIRCLIP, 2ND DRIVE art. 09380-24007-000
По запросу
11
SHAFT, DRIVE art. 24131-10H01-000
По запросу
12
GEAR, 1ST DRIVEN, NT:28 art. 24311-10H01-000
По запросу
13
GEAR, 2ND DRIVEN, NT:30 art. 24321-10H01-000
По запросу
14
GEAR, 3RD DRIVEN, NT:25 art. 24331-10H00-000
По запросу
15
GEAR, 4TH DRIVEN, NT:26 art. 24341-10H00-000
По запросу
16
GEAR, 5TH DRIVEN, NT:24 art. 24351-10H00-000
По запросу
17
DOG, SLIDING art. 24412-10H01-000
По запросу
18
WASHER, 1ST DRIVEN, R 17X28X1.0 art. 09181-17195-000
По запросу
19
WASHER, 1ST DRIVEN, L 20X28X1.0 art. 09181-20167-000
По запросу
20
WASHER, 2ND DRIVEN GEAR, L 20X30X1.0 art. 09181-20195-000
По запросу
21
SHIM (22X30X1.0) 22X30X1.0 art. 09181-22167-000
По запросу
22
WASHER, 3RD DRIVEN GEAR 24X30X1.0 art. 09181-24008-000
По запросу
23
WASHER, 4TH DRIVEN GEAR 24X30X1.0 art. 09181-24008-000
По запросу
24
BEARING, DRIVE SHAFT, L 20X52X15 art. 09262-20147-000
По запросу
25
SEAL, DRIVE SHAFT OIL 28X38X7.5 art. 09289-28012-000
По запросу
26
BUSH, 1ST DRIVEN GEAR 20X24X10 art. 09300-20037-000
По запросу
27
BUSH, 2ND DRIVEN GEAR 22X25X12 art. 09300-22020-000
По запросу
28
BUSH, 3RD & 4TH DRIVEN 24X27X18 art. 09300-24003-000
По запросу
29
CIRCLIP, 4TH DRIVEN GEAR art. 09380-24007-000
По запросу
30
BEARING, DRIVE SHAFT, R 17X40X12 art. 09262-17023-000
По запросу
31
RETAINER art. 24741-20A00-000
По запросу
32
SCREW, DRIVE SHAFT (6X12) art. 09126-06011-000
По запросу
33
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
34
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
35
GEAR, KICK STARTER IDLE art. 26260-10H00-000
По запросу
36
SPROCKET, ENGINE, NT:12 art. 27511-14111-000
По запросу
36
SPROCKET, ENGINE, NT:13 OPT art. 27511-14121-000
По запросу
37
SPACER, ENGINE SPROCKET art. 27531-43D00-000
По запросу
38
CHAIN ASSY, DRIVE MODEL K7 DID520DMA2-SDH art. 27600-46K00-114
По запросу
38
CHAIN ASSY, DRIVE MODEL K8/K9 DID520DMA2-SDH-G&B art. 27600-10H00-112
По запросу
39
JOINT SET, CHAIN MODEL K7 OPT art. 27620-46K00-000
По запросу
39
JOINT SET, CHAIN MODEL K8/K9 OPT art. 27620-10H00-000
По запросу
40
PLATE, FRONT CHAIN GUIDE art. 27641-10H01-000
По запросу
41
O RING, SPROCKET SPACER D:1.9,ID:19.8 art. 09280-20006-000
По запросу
42
CIRCLIP, ENGINE SPROCKET art. 09380-20007-000
По запросу
