модель 2007 года
- Модель VL1500
- Код модели VL1500

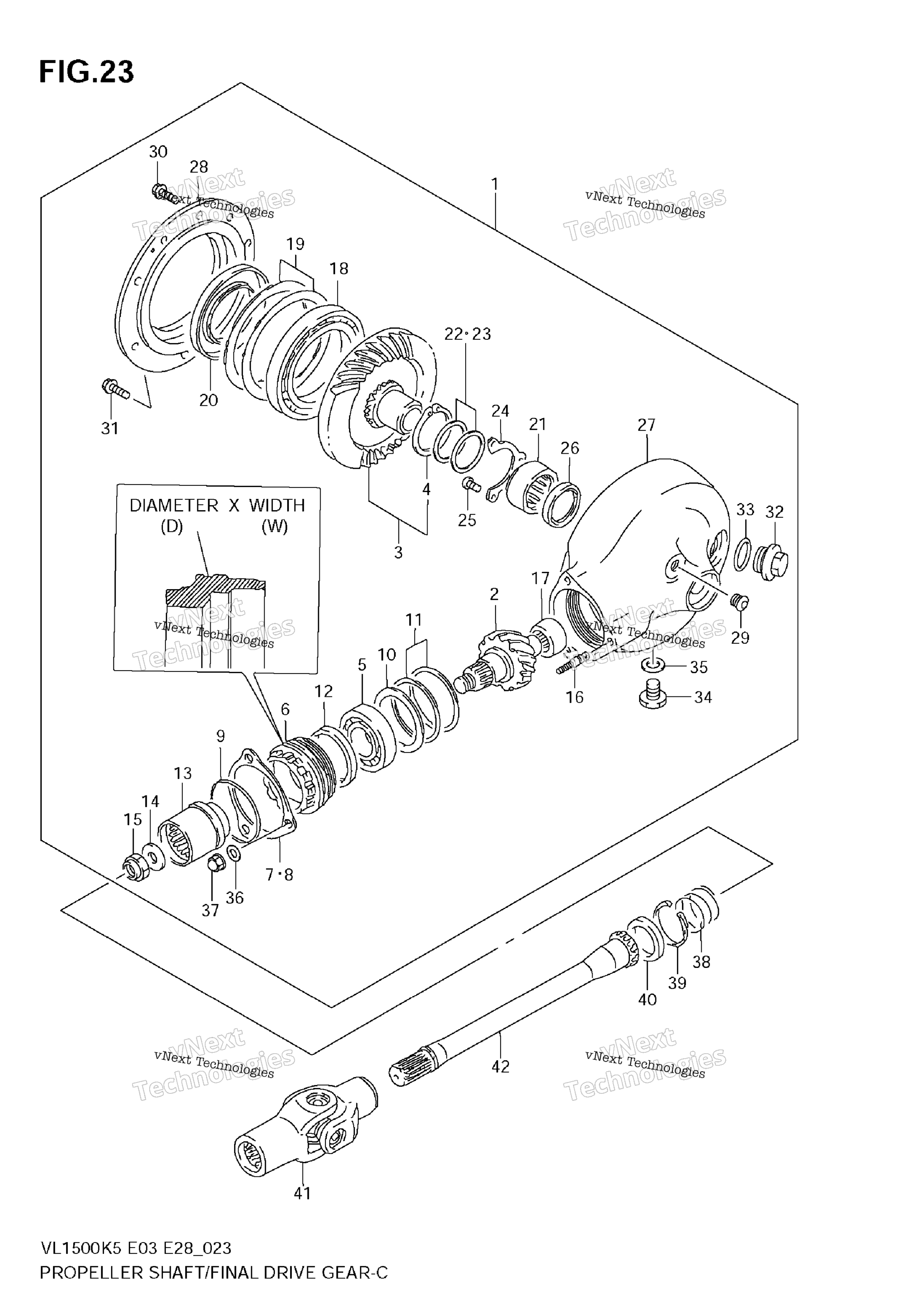

Схема карданного вала / главной передачи для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR & CASE SET, FINAL BEVEL MODEL K6/K7 art. 27300-10813-000
По запросу
2
.GEAR,FINAL DRIVE BEVEL (NT:1 art. 27311-24A03-000
По запросу
3
GEAR, FINAL DRIVEN BEVEL art. 27320-38B00-000
По запросу
4
CIRCLIP art. 08331-31526-000
По запросу
5
Подшипник 09262-28023 art. 09262-28023-000
от 15 635 ₽
6
STOPPER, BEARING art. 27312-24A02-000
По запросу
7
PLATE, STOPPER art. 27313-38B00-000
По запросу
8
PLATE, STOPPER art. 27313-38B10-000
По запросу
9
Уплотнительное кольцо Suzuki art. 09280-64003-000
По запросу
10
WASHER (54X68X1.5) art. 09160-54001-000
По запросу
11
.SHIM SET,FINAL DRIVE GEAR (T T:0.3/0.35/0.4 0.5/0.6 art. 27445-24810-000
По запросу
12
Сальник Suzuki art. 09283-47002-000
По запросу
13
Шестерня Suzuki art. 27172-24A00-000
По запросу
14
WASHER (16X29X4) art. 09160-16029-000
По запросу
15
NUT art. 09159-16003-000
По запросу
16
STUD BOLT MODEL K6/K7/K8/K9 art. 09108-10095-000
По запросу
16
STUD BOLT MODEL K5 art. 01421-1025B-000
По запросу
17
Подшипник игольчатый Suzuki 09263-20062 art. 09263-20062-000
По запросу
18
BEARING (85X130X14) art. 09262-85001-000
По запросу
19
SHIM SET,FINAL DRIVEN GR T:0.35/0.4/0.5/0.6 art. 27327-38810-000
По запросу
20
Сальник Suzuki art. 09289-70002-000
По запросу
21
BEARING, LH (35X48X23.7) art. 09263-35004-000
По запросу
22
SHIM (35X46X0.95) art. 09160-35008-000
По запросу
23
SHIM SET, FINAL DRIVE GEAR T:1.05/1.1/1.2/1.25 1.35/1.4/1.45/1.5 art. 27326-45811-000
По запросу
24
RETAINER, FINAL BEARING art. 27329-45100-000
По запросу
25
SCREW art. 02112-0612B-000
По запросу
26
OIL SEAL (35X43X5) art. 09283-35033-000
По запросу
27
CASE, FINAL GEAR art. 27450-38B10-000
По запросу
28
CASE,FINAL GEAR BEARING art. 27461-38B00-000
По запросу
29
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
30
BOLT art. 01550-0825B-000
По запросу
31
BOLT art. 01550-1025B-000
По запросу
32
Пробка заливная Suzuki art. 09259-30007-000
от 2 665 ₽
33
.O-RING (D:3.1,ID:26.4) art. 09280-26006-000
По запросу
34
PLUG (MAGNETO) art. 09247-14002-000
По запросу
35
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
36
WASHER art. 09164-10008-000
По запросу
37
Гайка Suzuki art. 09159-10026-000
По запросу
38
SPRING art. 09440-30008-000
По запросу
39
CIRCLIP art. 09381-40003-000
По запросу
40
Сальник Suzuki art. 09283-30026-000
от 1 491 ₽
41
YOKE, UNIVERSAL JOINT art. 27100-38B01-000
По запросу
42
SHAFT, PROPELLER art. 27151-10F00-000
По запросу
