модель 2007 года
- Модель VL1500
- Код модели VL1500

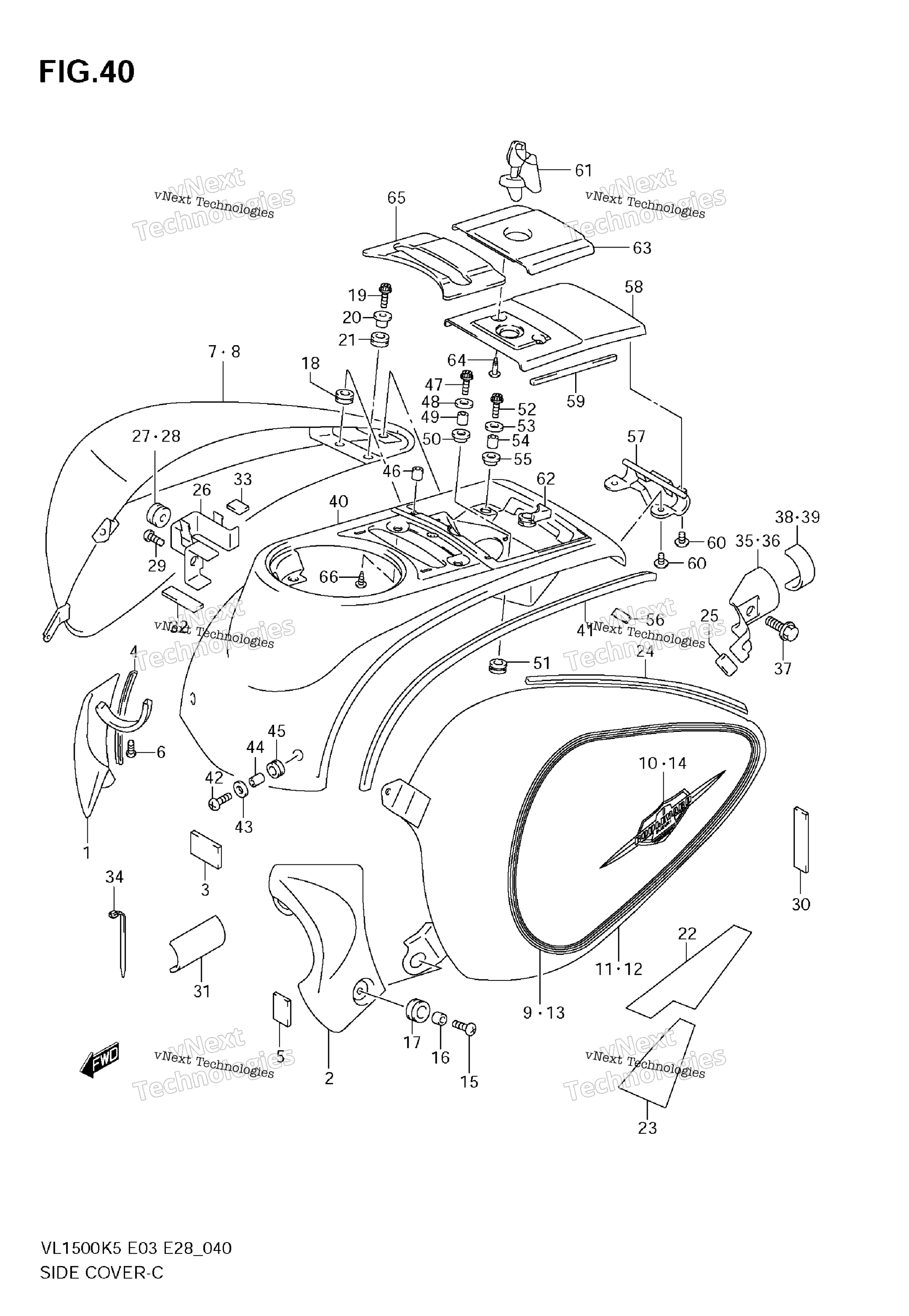

Схема боковой крышки (Model K5) для VL1500
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, FRAME HEAD RH art. 47510-10F01-000
По запросу
2
COVER, FRAME HEAD LH art. 47520-10F02-000
По запросу
3
CUSHION, METER COVER REAR art. 44612-13600-000
По запросу
4
MOLDING art. 47514-10F00-000
По запросу
5
TAPE art. 47161-10D00-000
По запросу
6
SCREW art. 09139-06028-000
По запросу
7
COVER ASSY, SIDE RH (BLACK) art. 47800-10F50-YAY
По запросу
8
COVER ASSY, SIDE RH art. 47800-10F60-NY3
По запросу
8
COVER ASSY, SIDE RH Includes Item(s) 9 - 9 art. 47800-10F60-AVU
По запросу
9
TAPE, RH FOR NY3 art. 68135-10FA0-BFB
По запросу
9
TAPE, RH FOR AVU art. 68135-10FA0-BFC
По запросу
10
EMBLEM, RH art. 68111-10FA1-000
По запросу
11
COVER ASSY, SIDE LH (BLACK) art. 47900-10F50-YAY
По запросу
12
COVER ASSY, SIDE LH Includes Item(s) 13 - 13 art. 47900-10F60-AVU
По запросу
12
COVER ASSY, SIDE LH art. 47900-10F60-NY3
По запросу
13
TAPE, LH FOR AVU art. 68145-10FA0-BFC
По запросу
13
TAPE, LH FOR NY3 art. 68145-10FA0-BFB
По запросу
14
EMBLEM, LH art. 68121-10FA1-000
По запросу
15
SCREW art. 09139-06030-000
По запросу
16
SPACER art. 09180-06260-000
По запросу
17
CUSHION art. 09320-08510-000
По запросу
18
CUSHION, OUTER art. 47822-10F01-000
По запросу
19
BOLT, INNER art. 07120-0620B-000
По запросу
20
WASHER art. 47827-10F00-000
По запросу
21
CUSHION art. 47826-10F01-000
По запросу
22
CUSHION, SIDE UPPER RH NO.1 art. 47835-10FA0-000
По запросу
23
CUSHION, SIDE UPPER RH NO.2 art. 47836-10FA0-000
По запросу
24
MOLDING, SIDE UPPER LOWER art. 47837-10FA0-000
По запросу
25
CUSHION, BRACKET art. 47166-10FA0-000
По запросу
26
BRACKET, SIDE COVER RH art. 47850-10FA0-000
По запросу
27
CUSHION, RH art. 09321-10034-000
По запросу
28
Втулка Suzuki art. 09321-10012-000
По запросу
29
BOLT art. 01550-0616A-000
По запросу
30
TAPE, SHIELD art. 47164-10FA0-000
По запросу
31
CUSHION, SIDE FRONT art. 47165-10FA0-000
По запросу
32
PROTECTOR STARTING MOTOR LEAD art. 31812-29F00-000
По запросу
33
MOLDING, FUEL HOSE art. 17765-09F01-000
По запросу
34
CLAMP art. 09407-18402-000
По запросу
35
BRACKET, SIDE UPPER RH art. 47839-10FA0-000
По запросу
36
BRACKET, SIDE UPPER LH art. 47849-10FA0-000
По запросу
37
BOLT art. 01550-0616A-000
По запросу
38
CUSHION, NO.1 art. 47161-10FA1-000
По запросу
39
CUSHION, NO.2 art. 47162-10FA0-000
По запросу
40
COVER, METER art. 47821-10FA0-000
По запросу
41
MOLDING art. 47824-10FB0-000
По запросу
42
SCREW, FRONT art. 09139-06030-000
По запросу
43
WASHER art. 09160-06036-000
По запросу
44
SPACER art. 09180-06256-000
По запросу
45
Кольцо уплотнительное Suzuki art. 09320-08066-000
от 1 134 ₽
46
CUSHION, LID art. 09321-06036-000
По запросу
47
BOLT, CENTER art. 07120-0625A-000
По запросу
48
WASHER art. 09160-06084-000
По запросу
49
SPACER art. 09180-06265-000
По запросу
50
CUSHION art. 47825-10F01-000
По запросу
51
CUSHION, LOWER art. 47822-10F01-000
По запросу
52
BOLT, REAR art. 07120-0616B-000
По запросу
53
WASHER art. 09160-06084-000
По запросу
54
SPACER art. 09180-06256-000
По запросу
55
Кольцо уплотнительное Suzuki art. 09320-08066-000
от 1 134 ₽
56
CUSHION, METER COVER REAR art. 44612-13600-000
По запросу
57
HINGE, FUEL LID art. 47380-10F01-000
По запросу
58
LID, FUEL INLET art. 47811-10FA0-000
По запросу
59
CUSHION, LID art. 47812-10F00-000
По запросу
60
SCREW art. 02142-0612A-000
По запросу
61
LOCK SET, FUEL LID art. 95700-07861-000
По запросу
62
CUSHION, INLET COVER REAR LH art. 47828-10F00-000
По запросу
63
COVER, FUEL LID art. 47812-10FA0-000
По запросу
64
Винт Suzuki art. 03541-0512A-000
По запросу
65
COVER, METER SWITCH art. 47822-10FA0-000
По запросу
66
Винт Suzuki art. 03541-0512A-000
По запросу
