модель 2008 года
- Модель GSX1300
- Код модели GSX1300R

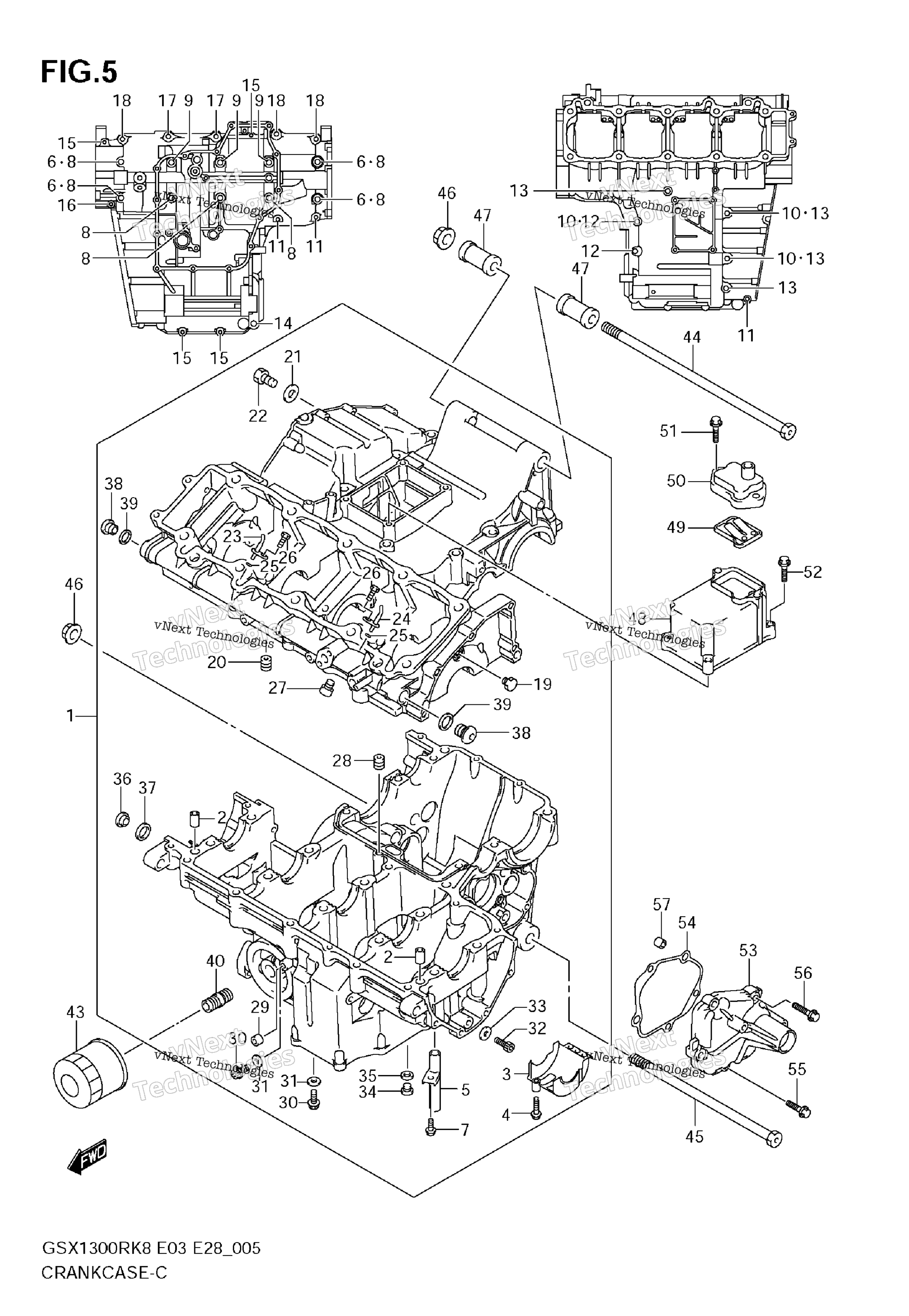

Схема картера для GSX1300R
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET Includes Item(s) 2 - 42 art. 11301-24891-000
По запросу
2
PIN art. 11319-33E50-000
По запросу
3
SEPARATOR, OIL art. 11323-24F10-000
По запросу
4
BOLT art. 01547-0625A-000
По запросу
5
UNION, BREATHER OIL art. 11328-24F00-000
По запросу
6
GASKET (10.2X20X2.3) art. 09168-10031-000
По запросу
7
Болт Suzuki art. 01547-0612A-000
По запросу
8
BOLT (9X95) art. 09103-09008-000
По запросу
9
BOLT (9X115) art. 09103-09010-000
По запросу
10
GASKET art. 09168-08016-000
По запросу
11
BOLT art. 01547-0650A-000
По запросу
12
BOLT art. 01550-0865A-000
По запросу
13
Болт Suzuki art. 01550-0880A-000
от 473 ₽
14
BOLT art. 01550-1060A-000
По запросу
15
BOLT art. 01547-0640A-000
По запросу
16
BOLT art. 01547-0660A-000
По запросу
17
BOLT (8X50) art. 09103-08155-000
По запросу
18
BOLT (8X60) art. 09103-08355-000
По запросу
19
JET, MAGNETO COOLING art. 11393-33E01-000
По запросу
20
JET, T/M COOLING art. 09493-20012-000
По запросу
21
GASKET, T/M COOLING art. 09168-06023-000
По запросу
22
PLUG, T/M COOLING art. 07120-0612B-000
По запросу
23
JET,PISTON COOLING art. 11390-34E00-000
По запросу
24
JET,PISTON COOLING art. 11390-34E10-000
По запросу
25
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
26
BOLT art. 09106-06075-000
По запросу
27
PLUG, PISTON JET OIL GALLERY art. 09106-06076-000
По запросу
28
JET, T/M OIL 180 art. 09493-36006-000
По запросу
29
JET, OIL GALLERY art. 11532-46E00-000
По запросу
30
PLUG, OIL GALLERY art. 07120-0612B-000
По запросу
31
GASKET art. 09168-06023-000
По запросу
32
PLUG, OIL GALLERY art. 07130-0816B-000
По запросу
33
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
34
PLUG (10X10) art. 09248-10010-000
По запросу
35
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
36
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
37
Прокладка Suzuki art. 09168-16002-000
По запросу
38
Пробка сливная Suzuki art. 09248-14011-000
от 420 ₽
39
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
40
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
41
.BEARING,CRANK THRUST (GREEN) RH SEE ILLUS FIG.8 art. 12228-24F00-0D0
По запросу
42
.BEARING,CRANK THRUST,L (BLUE art. 12228-24F00-0C0
По запросу
42
.BEARING,CRANK THRUST,L (BLAC art. 12228-24F00-0B0
По запросу
42
.BEARING,CRANK THRUST,L (RED) LH SEE ILLUS FIG.8 art. 12228-24F00-0A0
По запросу
42
.BEARING,CRANK THRUST (GREEN) art. 12228-24F00-0D0
По запросу
42
.BEARING,CRANK THRUST,L (YELL art. 12228-24F00-0E0
По запросу
42
.BEARING,CRANK THRUST,L (WHIT art. 12228-24F00-0F0
По запросу
43
Фильтр масляный 16510-07J00 art. 16510-07J00-000
от 2 310 ₽
44
BOLT (12X320) art. 09103-12066-000
По запросу
45
BOLT (12X240) art. 09103-12067-000
По запросу
46
NUT art. 09159-12054-000
По запросу
47
SPACER,ENG MTG (L47) art. 11611-24F00-000
По запросу
48
COVER,BREATHER art. 11331-15H00-000
По запросу
49
VALVE ASSY, BREATHER REED art. 13150-01H01-000
По запросу
50
COVER,BREATHER REED VALVE art. 11372-21H00-000
По запросу
51
BOLT art. 01547-0620A-000
По запросу
52
BOLT art. 01547-0630A-000
По запросу
53
COVER, GEAR SHIFT art. 11383-15H00-000
По запросу
54
GASKET art. 11485-24F00-000
По запросу
55
BOLT art. 01547-0625A-000
По запросу
56
Болт Suzuki art. 01547-0635A-000
от 221 ₽
57
Штифт Suzuki art. 04211-09149-000
По запросу
