модель 2008 года
- Модель GSX1300
- Код модели GSX1300R

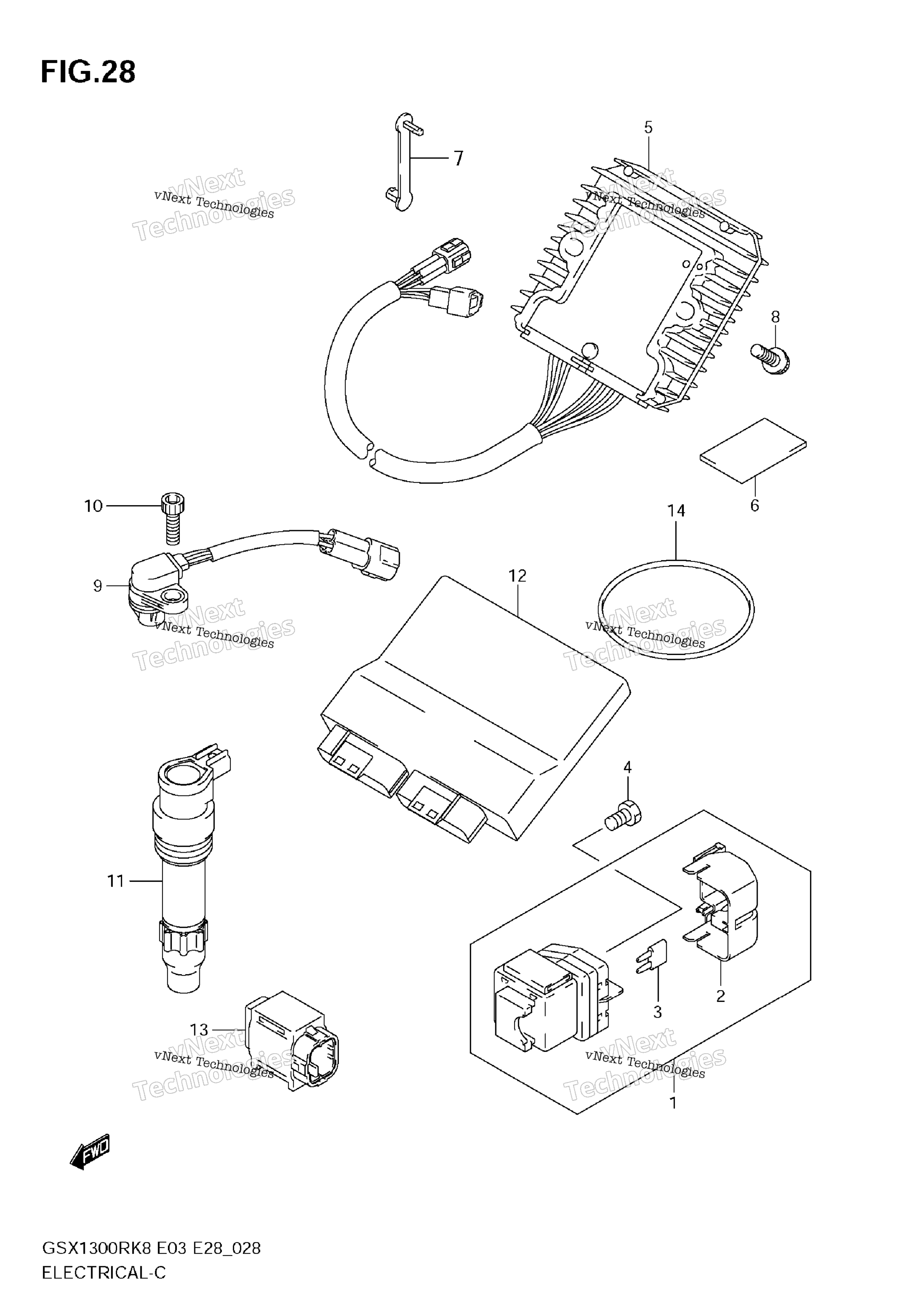

Схема электрооборудования для GSX1300R
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY,STARTING MOTOR Includes Item(s) 2 - 3 art. 31800-44G00-000
По запросу
2
COVER, RECTIFIER art. 31861-38G00-000
По запросу
3
FUSE (30A) art. 09481-30501-000
По запросу
4
BOLT, STARTING MOTOR (6X8) art. 09128-06013-000
По запросу
5
RECTIFIER ASSY art. 32800-15H11-000
По запросу
6
PROTECTOR (30X50X3) art. 33652-36000-000
По запросу
7
Кронштейн крепления проводки Suzuki art. 36651-48E00-000
от 28 ₽
8
BOLT, RECTIFIER art. 02162-0625A-000
По запросу
9
SENSOR ASSY,CAM POSITION art. 33220-01H01-000
По запросу
10
BOLT, CAM POSITION SENSOR art. 07130-0616B-000
По запросу
11
COIL ASSY, IGNITION art. 33410-24F11-000
По запросу
12
CONTROL UNIT, FI art. 32920-15H10-000
По запросу
12
CONTROL UNIT, FI E33 art. 32920-15H20-000
По запросу
13
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
14
BAND, FI (D:3.5,ID:76) art. 09280-76005-000
По запросу
