модель 2009 года
- Модель DR-Z 70
- Код модели DR-Z70

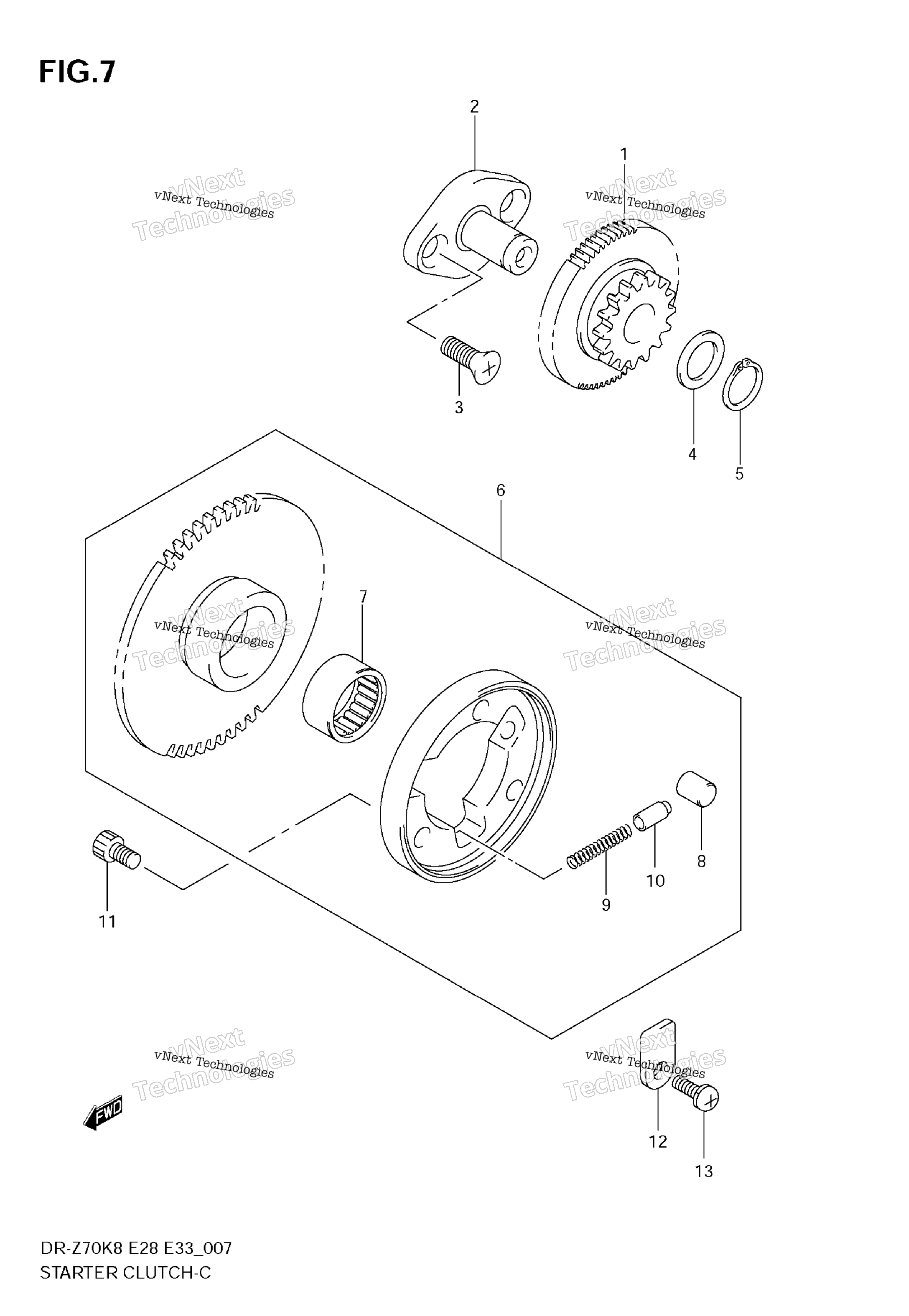

Схема сцепления стартера для DR-Z70
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, STARTER IDLE art. 12611-09410-000
По запросу
2
SHAFT, STARTER IDLE GEAR art. 12612-23F00-000
По запросу
3
SCREW art. 02122-0616A-000
По запросу
4
WASHER art. 09160-13010-000
По запросу
5
CIRCLIP art. 08331-3113A-000
По запросу
6
CLUTCH SET, STARTER Includes Item(s) 7 - 10 art. 12600-09855-000
По запросу
7
BEARING art. 09263-17025-000
По запросу
8
PIN (9X10) art. 09261-09002-000
По запросу
9
SPRING art. 09440-03004-000
По запросу
10
.PIECE,STARTER CLUTCH PUSH art. 12633-05300-000
По запросу
11
BOLT art. 09106-06075-000
По запросу
12
PLATE art. 12629-09410-000
По запросу
13
SCREW art. 02112-3612A-000
По запросу
