модель 2009 года
- Модель DR-Z 70
- Код модели DR-Z70

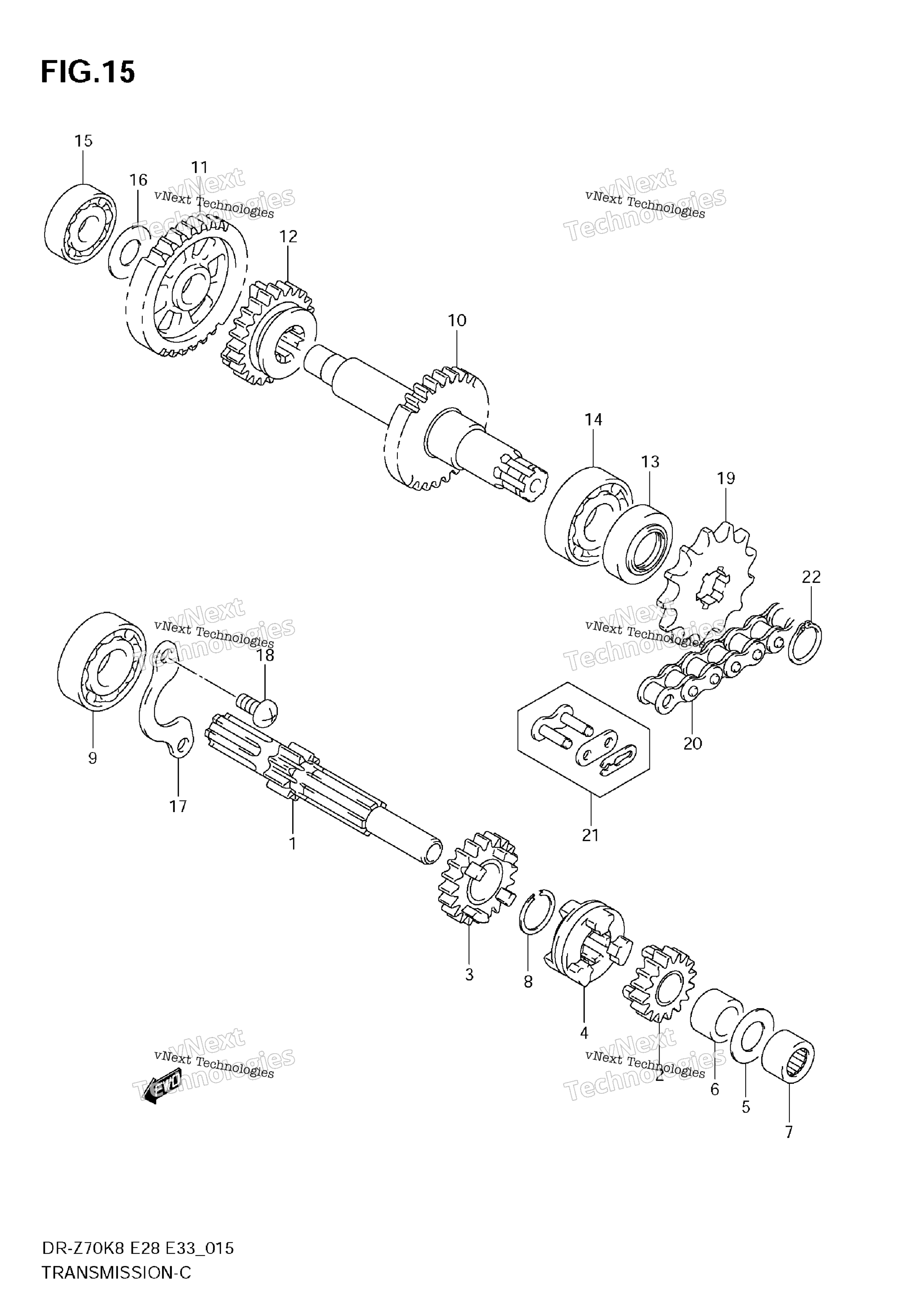

Схема трансмиссии для DR-Z70
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:10) art. 24121-02A02-000
По запросу
2
GEAR, 2ND DRIVE (NT:16) art. 24220-02A01-000
По запросу
3
GEAR, 3RD DRIVE (NT:20) art. 24231-35404-000
По запросу
4
WHEEL, SLIDING DOG art. 24421-14H00-000
По запросу
5
WASHER, 2ND DRIVE GEAR THRUST 13X24X1 art. 09160-13006-000
По запросу
6
SPACER, 2ND DRIVE GEAR 13X19X12.5 art. 09180-13008-000
По запросу
7
BEARING, COUNTER SHAFT, L 13X19X12 art. 09263-13002-000
По запросу
8
CIRCLIP, 3RD DRIVE GEAR art. 09380-17007-000
По запросу
9
BEARING, COUNTER SHAFT, R art. 08110-62030-000
По запросу
10
SHAFT, DRIVE (NT:29) art. 24130-02A00-000
По запросу
11
GEAR, 1ST DRIVEN (NT:34) art. 24310-30A01-000
По запросу
12
GEAR, 3RD DRIVEN (NT:24) art. 24331-02A01-000
По запросу
13
SEAL, DRIVE SHAFT OIL 17X30X7 art. 09283-17025-000
По запросу
14
BEARING, DRIVE SHAFT, L art. 08110-62030-000
По запросу
15
Подшипник обгонной муфты сцепления Suzuki art. 08113-6201B-000
от 1 743 ₽
Аналог
2 200 ₽
Требуется 1 шт.
16
WASHER, 1ST DRIVEN GEAR art. 08211-12241-000
По запросу
17
RETAINER, CNTR SHAFT BRG art. 24741-09401-000
По запросу
18
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
19
SPROCKET, ENGINE (13T) art. 27511-46000-000
По запросу
20
CHAIN ASSY, DRIVE (DID428) art. 27600-20911-078
По запросу
21
JOINT SET, CHAIN OPT art. 27620-20911-000
По запросу
22
CIRCLIP, ENGINE SPROCKET art. 08331-31169-000
По запросу
