модель 2009 года
- Модель DR200
- Код модели DR200SE

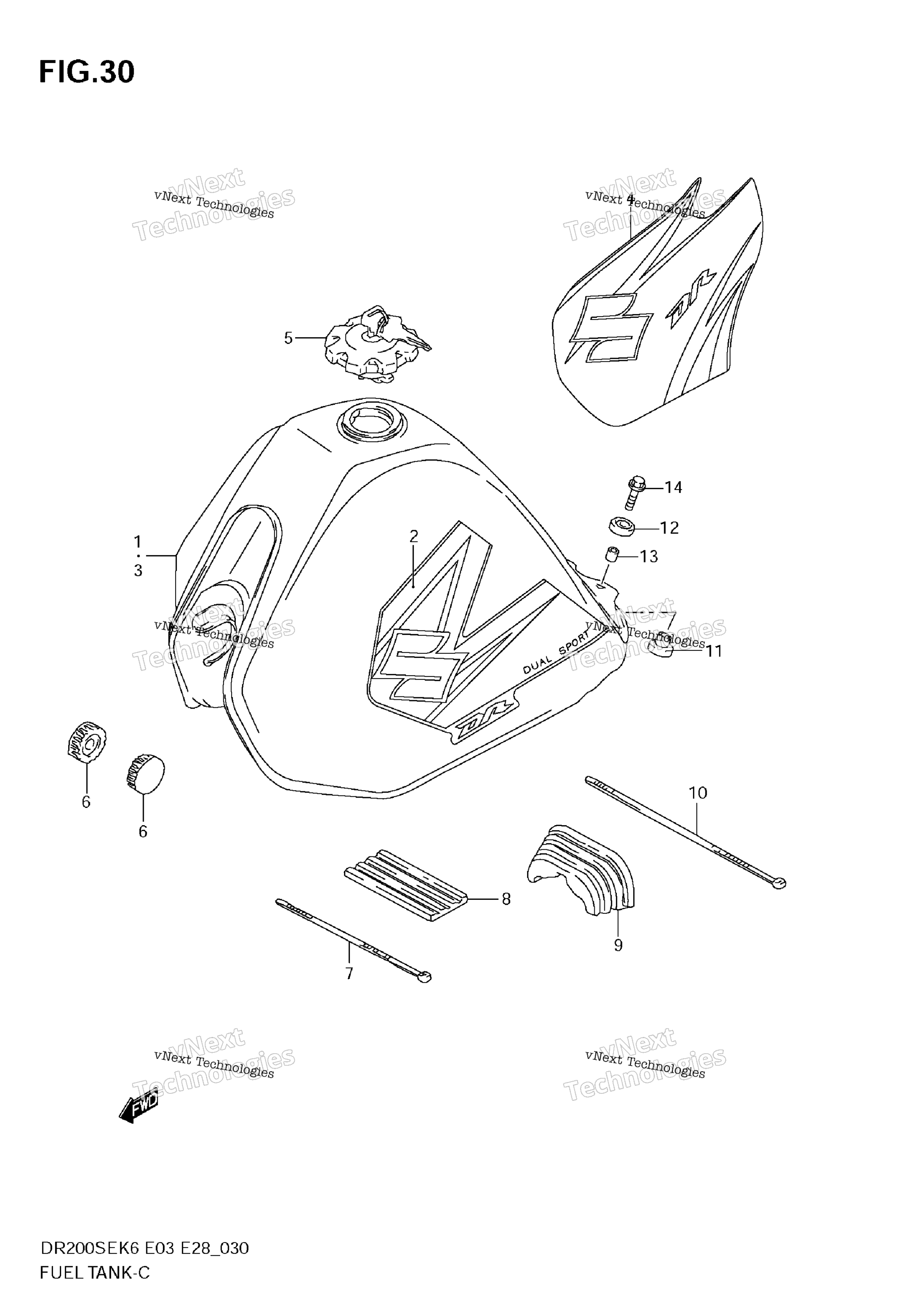

Схема топливного бака (Model K6/K7) для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLUE) MODEL K6 FOR N9J art. 44100-42AC0-YC2
По запросу
1
TANK ASSY, FUEL (YELLOW) MODEL K6 E33 FOR YU1 art. 44100-42AD0-YU1
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K6 E33 FOR N9J; Includes Item(s) 2 - 2 art. 44100-42AD0-YC2
По запросу
1
TANK ASSY, FUEL (YELLOW) MODEL K6 FOR YU1 art. 44100-42AC0-YU1
По запросу
2
TAPE SET, FUEL TANK MODEL K6 FOR YC2 art. 68110-42A90-CLK
По запросу
2
TAPE SET, FUEL TANK MODEL K6 FOR YU1 art. 68110-42A90-CET
По запросу
3
TANK ASSY, FUEL (BLUE) MODEL K7 E33 FOR N9J; Includes Item(s) 4 - 4 art. 44100-42AF0-YC2
По запросу
3
TANK ASSY, FUEL (YELLOW) MODEL K7 E33 FOR YU1 art. 44100-42AF0-YU1
По запросу
3
TANK ASSY, FUEL (BLUE) MODEL K7 FOR N9J art. 44100-42AE0-YC2
По запросу
3
TANK ASSY, FUEL (YELLOW) MODEL K7 FOR YU1 art. 44100-42AE0-YU1
По запросу
4
TAPE SET MODEL K7 FOR YU1 art. 68110-42AA0-DRA
По запросу
4
TAPE SET MODEL K7 FOR YC2 art. 68110-42AA0-DVM
По запросу
5
CAP SET, FUEL TANK art. 44200-12852-000
По запросу
5
CAP SET, FUEL TANK E33 art. 44200-05821-000
По запросу
6
Втулка Suzuki art. 09329-10016-000
от 420 ₽
7
CLAMP art. 09407-25402-000
По запросу
8
CUSHION, FUEL TANK UPPER art. 44541-14500-000
По запросу
9
CUSHION, FUEL TANK REAR art. 44542-14A00-000
По запросу
10
CLAMP art. 09407-30402-000
По запросу
11
Втулка Suzuki art. 09320-10071-000
от 221 ₽
12
Резиновая втулка 09320-14013 art. 09320-14013-000
от 221 ₽
13
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
14
BOLT art. 01570-0630B-000
По запросу
