модель 2009 года
- Модель DR200
- Код модели DR200SE

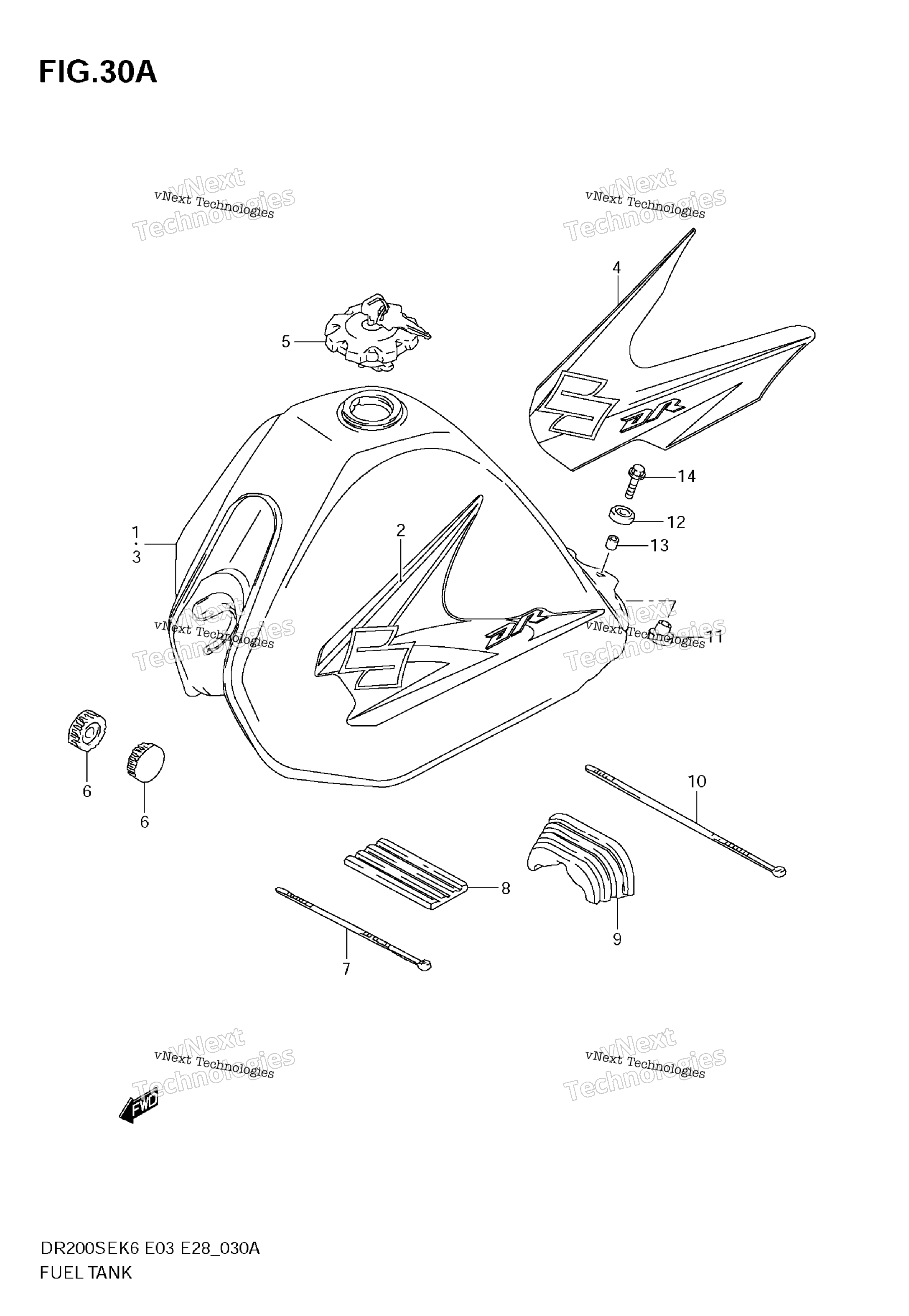

Схема топливного бака (Model K8/K9) для DR200SE
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (BLUE) MODEL K8 art. 44100-42AH0-YKY
По запросу
1
TANK ASSY, FUEL (BLACK) MODEL K8 E33 art. 44100-42AG0-019
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K8 E33; Includes Item(s) 2 - 2 art. 44100-42AG0-YKY
По запросу
1
TANK ASSY, FUEL (BLACK) MODEL K8 art. 44100-42AH0-019
По запросу
2
TAPE SET MODEL K8 FOR YKY art. 68110-42AB0-FDD
По запросу
2
TAPE SET MODEL K8 FOR 019 art. 68110-42AB0-FDC
По запросу
3
TANK ASSY, FUEL (WHITE) MODEL K9 E33; Includes Item(s) 4 - 4 art. 44100-42AK1-30H
По запросу
3
TANK ASSY, FUEL (BLACK) MODEL K9 E33 art. 44100-42AK1-019
По запросу
3
TANK ASSY, FUEL (WHITE) MODEL K9 art. 44100-42AJ1-30H
По запросу
3
TANK ASSY, FUEL (BLACK) MODEL K9 art. 44100-42AJ1-019
По запросу
4
TAPE SET MODEL K9 FOR 019 art. 68110-42AC0-GJB
По запросу
4
TAPE SET MODEL K9 FOR 30H art. 68110-42AC0-GJC
По запросу
5
CAP SET, FUEL TANK art. 44200-12852-000
По запросу
5
CAP SET, FUEL TANK E33 art. 44200-41841-000
По запросу
6
Втулка Suzuki art. 09329-10016-000
от 420 ₽
7
CLAMP art. 09407-25402-000
По запросу
8
CUSHION, FUEL TANK UPPER art. 44541-14500-000
По запросу
9
CUSHION, FUEL TANK REAR art. 44542-14A00-000
По запросу
10
CLAMP art. 09407-30402-000
По запросу
11
Втулка Suzuki art. 09320-10071-000
от 221 ₽
12
Резиновая втулка 09320-14013 art. 09320-14013-000
от 221 ₽
13
SPACER (6.5X9X18) art. 09180-06271-000
По запросу
14
BOLT art. 01570-0630B-000
По запросу
Другие схемы модели
Топливный бак (Model K8/K9)
