модель 2009 года
- Модель GSX1300
- Код модели GSX1300BKA

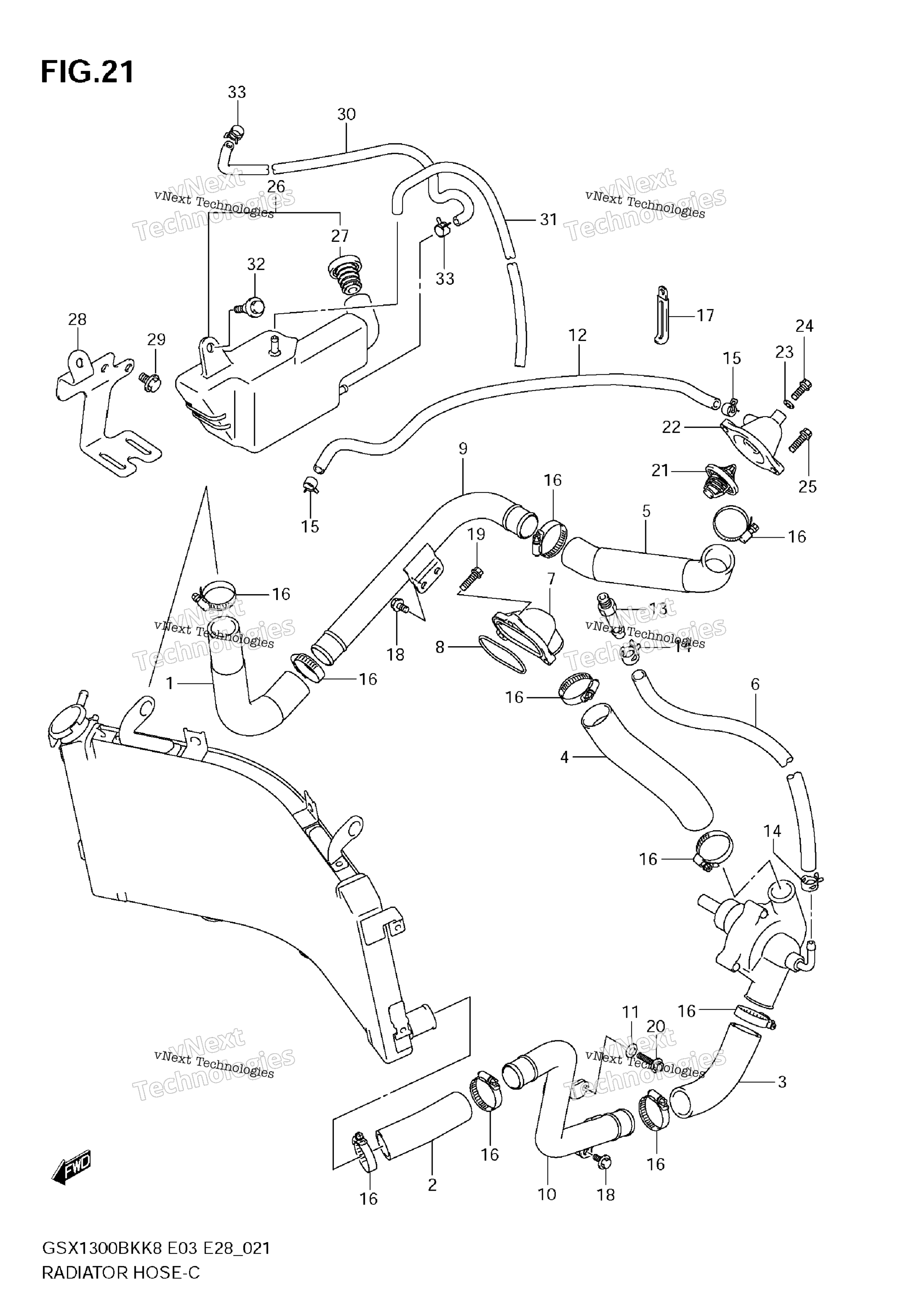

Схема шланга радиатора для GSX1300BKA
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RADIATOR INLET art. 17851-23H00-000
По запросу
2
HOSE, RADIATOR OUTLET art. 17852-23H00-000
По запросу
3
HOSE, WATER PUMP INLET art. 17853-23H00-000
По запросу
4
HOSE, CYLINDER INLET art. 17853-24F00-000
По запросу
5
HOSE, CYLINDER HEAD OUTLET art. 17854-23H00-000
По запросу
6
HOSE,WATER BYPASS NO.1 art. 17854-24F00-000
По запросу
7
CONNECTOR, CYLINDER WATER art. 17861-33E20-000
По запросу
8
Уплотнительное кольцо Suzuki art. 17863-33E00-000
По запросу
9
PIPE, RADIATOR INLET art. 17880-23H00-000
По запросу
10
PIPE, RADIATOR OUTLET art. 17890-23H00-000
По запросу
11
WASHER art. 09160-06109-000
По запросу
12
HOSE, WATER AIR BLEED art. 09352-50111-600
По запросу
13
UNION, BYPASS art. 09362-09011-000
По запросу
14
CLIP art. 09401-12414-000
По запросу
15
CLIP (ID:10.5,H:8) art. 09401-10409-000
По запросу
16
CLAMP art. 09402-38512-000
По запросу
17
CLAMP art. 09404-06036-000
По запросу
18
BOLT art. 01547-0610A-000
По запросу
19
BOLT art. 01547-0620A-000
По запросу
20
Болт с шестигранной головкой art. 01547-0625B-000
от 263 ₽
21
THERMOSTAT,WATER art. 17670-15H00-000
По запросу
22
COVER, THERMOSTAT art. 17661-35F00-000
По запросу
23
GASKET art. 09168-06026-000
По запросу
24
BOLT art. 17568-50F00-000
По запросу
25
BOLT art. 01547-0620A-000
По запросу
26
TANK ASSY, RESERVOIR Includes Item(s) 27 art. 17910-23H00-000
По запросу
27
Крышка расширительного бачка Suzuki art. 17931-02FA0-000
от 882 ₽
28
BRACKET art. 17920-23H00-000
По запросу
29
Болт Suzuki art. 01550-0612A-000
По запросу
30
HOSE, RESERVER TANK INLET art. 17900-35810-000
По запросу
31
HOSE, RESERVER TANK OVERFLOW art. 17982-23H00-000
По запросу
32
BOLT (6X12) art. 09111-06085-000
По запросу
33
CLIP art. 09401-08411-000
По запросу
