модель 2009 года
- Модель GSX1300
- Код модели GSX1300BKA

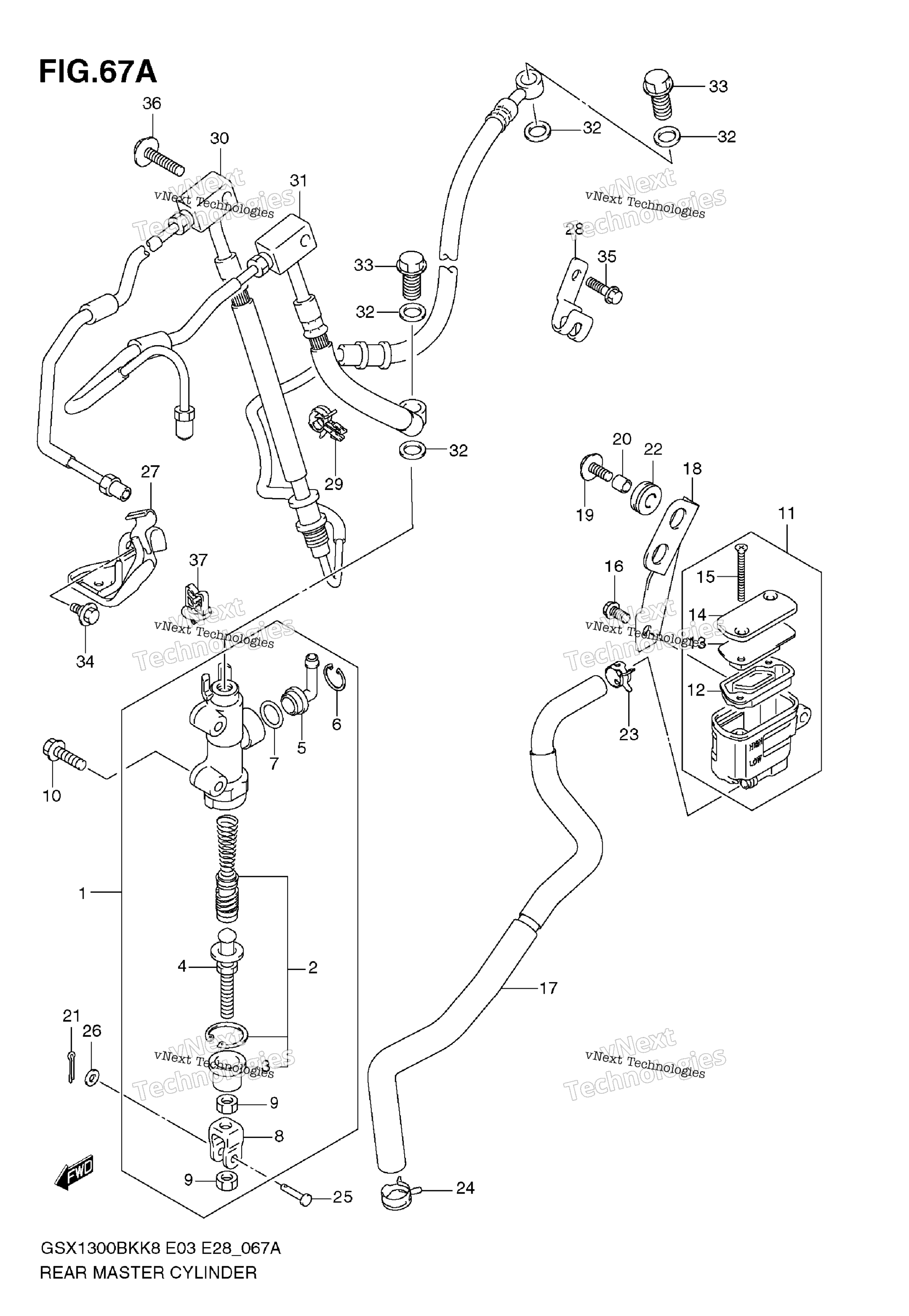

Схема заднего главного цилиндра тормоза (Gsx1300bkak8/Ak9) для GSX1300BKA
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER Includes Item(s) 2 - 9 art. 69600-01H10-000
По запросу
2
Ремкомплект тормозного цилиндра Suzuki art. 69600-04821-000
от 4 484 ₽
3
BOOT art. 69691-00A00-000
По запросу
4
.ROD,PUSH art. 69670-48B00-000
По запросу
5
CONNECTOR art. 69672-00B20-000
По запросу
6
CIRCLIP art. 69674-00B20-000
По запросу
7
.O-RING art. 69686-34200-000
По запросу
8
YOKE art. 69692-27A30-000
По запросу
9
NUT art. 69693-05A00-000
По запросу
10
BOLT, REAR MASTER CYLINDER art. 09139-06028-000
По запросу
11
Бачок расширительный Suzuki art. 69740-18K00-000
По запросу
12
DIAPHRAGM art. 69667-01H00-000
По запросу
13
.PLATE,DIAPHRAGM art. 69668-01H00-000
По запросу
14
CAP, RESERVOIR art. 69669-01H00-000
По запросу
15
SCREW art. 69689-01H00-000
По запросу
16
Болт Suzuki art. 01547-0612A-000
По запросу
17
HOSE, RR RESERVOIR art. 69730-23H00-000
По запросу
18
BRACKET, RR RESERVOIR art. 69750-23H00-000
По запросу
19
BOLT, RR RESERVOIR TANK art. 09116-06170-000
По запросу
20
SPACER, RESERVOIR TANK BRACKET art. 09180-06260-000
По запросу
21
PIN, REAR MASTER CYLINDER art. 09200-06068-000
По запросу
22
CUSHION, RESERVOIR TANK BRACKET art. 09320-08510-000
По запросу
23
CLAMP, RR RESERVOIR TANK HOSE art. 09401-12404-000
По запросу
24
CLIP, RR RESERVOIR TANK HOSE art. 09401-14410-000
По запросу
25
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
26
Шайба Suzuki art. 08322-0106A-000
По запросу
27
CLAMP, REAR BRAKE HOSE NO.2 art. 69260-23H10-000
По запросу
28
CLAMP, REAR BRAKE HOSE art. 69268-23H00-000
По запросу
29
CLAMP, REAR BRAKE PIPE art. 09403-10406-000
По запросу
30
HOSE ASSY, RR BRAKE NO.2 art. 69400-23H00-000
По запросу
31
HOSE, REAR BRAKE NO.1 art. 69200-23H00-000
По запросу
32
Шайба Suzuki art. 09161-10009-000
от 221 ₽
33
BOLT, BRAKE FLUID CALIPER art. 09360-10062-000
По запросу
34
BOLT, RR BRAKE HOSE BLOCK art. 09103-06280-000
По запросу
35
Болт Suzuki art. 01547-0612A-000
По запросу
36
BOLT, RR BRAKE HOSE art. 09116-06195-000
По запросу
37
CLAMP, RR BRAKE PIPE NO.2 art. 51761-67H10-000
По запросу
