модель 2009 года
- Модель TU250
- Код модели TU250X

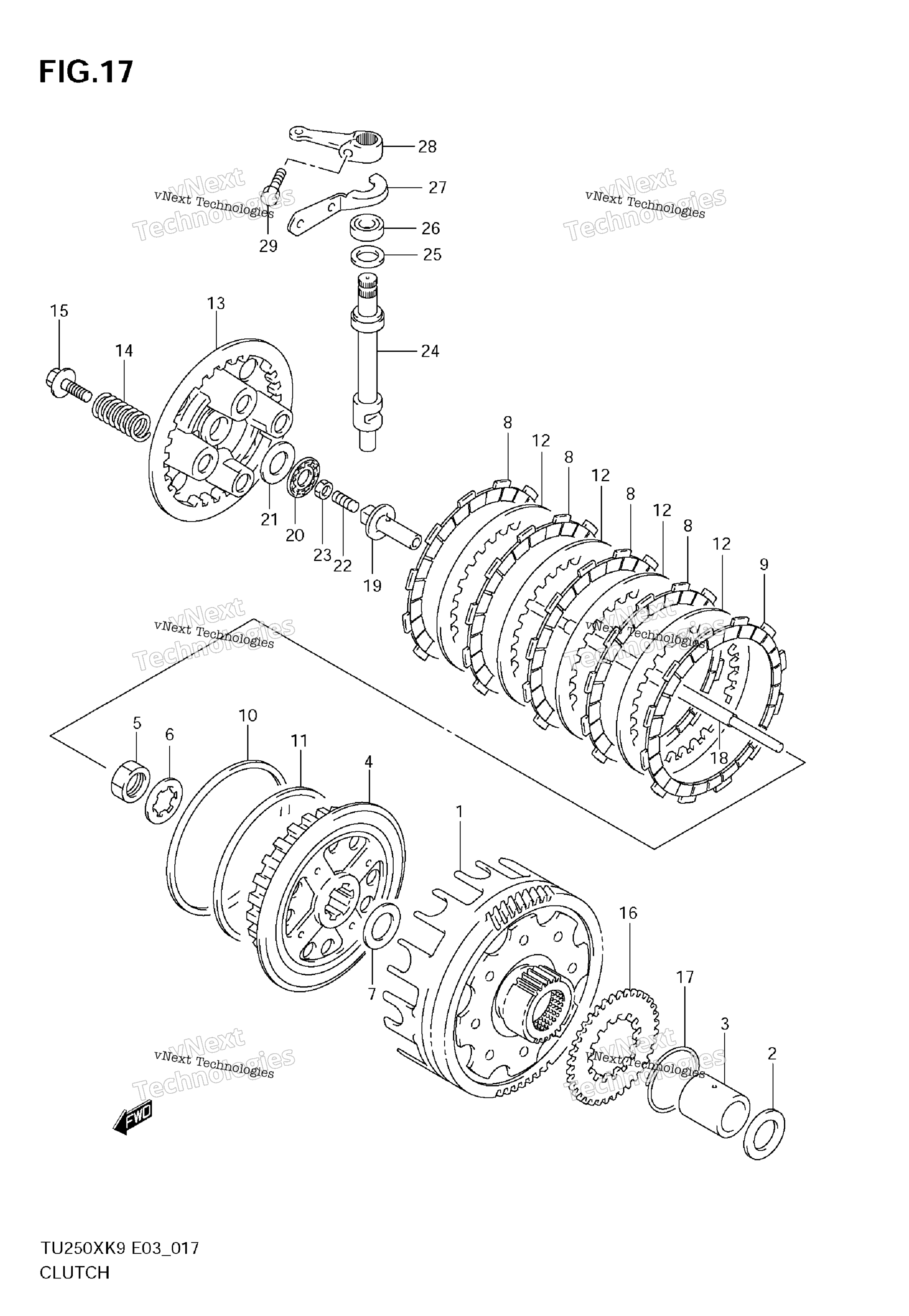

Схема сцепления для TU250X
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN NT:68/16 art. 21200-38202-000
По запросу
2
WASHER, PRIMARY DRIVEN GEAR art. 08211-22363-000
По запросу
3
SPACER (22X28X37.5) art. 09180-22024-000
По запросу
4
HUB, CLUTCH SLEEVE art. 21411-38201-000
По запросу
5
NUT, CLUTCH SLEEVE HUB art. 09140-22005-000
По запросу
6
WASHER, LOCK art. 09167-22010-000
По запросу
7
WASHER art. 08211-22363-000
По запросу
8
PLATE, CLUTCH DRIVE NO.1 art. 21441-37400-000
от 8 000 ₽
9
Диск сцепления Suzuki art. 21442-37401-000
от 2 006 ₽
10
SEAT, WAVE WASHER art. 21471-37400-000
По запросу
11
WASHER, CLUTCH SLEEVE art. 09164-00004-000
По запросу
12
Диск сцепления Suzuki art. 21451-14A00-000
от 1 134 ₽
13
DISC, CLUTCH PRESSURE art. 21462-27A00-000
По запросу
14
SPRING, CLUTCH art. 21413-13F00-000
По запросу
15
BOLT (6X20) art. 09116-06167-000
По запросу
16
GEAR, ENGINE OIL PUMP (NT:38) art. 16321-38210-000
По запросу
17
CIRCLIP art. 09380-50001-000
По запросу
18
ROD, CLUTCH PUSH art. 23110-38201-000
По запросу
19
PIECE, CLUTCH PUSH art. 23121-38201-000
По запросу
20
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
21
WASHER (15.5X28X1) art. 09160-15045-000
По запросу
22
SCREW (6X25) art. 09134-06010-000
По запросу
23
NUT art. 09140-06023-000
По запросу
24
CAMSHAFT, CLUTCH RELEASE art. 23122-38200-000
По запросу
25
WASHER (14.5X22X1) art. 09160-14054-000
По запросу
26
Сальник Suzuki art. 09285-12006-000
По запросу
27
PLATE, CAMSHAFT OIL SEAL art. 23117-38200-000
По запросу
28
ARM, CLUTCH RELEASE art. 23271-12D10-000
По запросу
29
BOLT art. 01500-06207-000
По запросу
