модель 2009 года
- Модель TU250
- Код модели TU250X

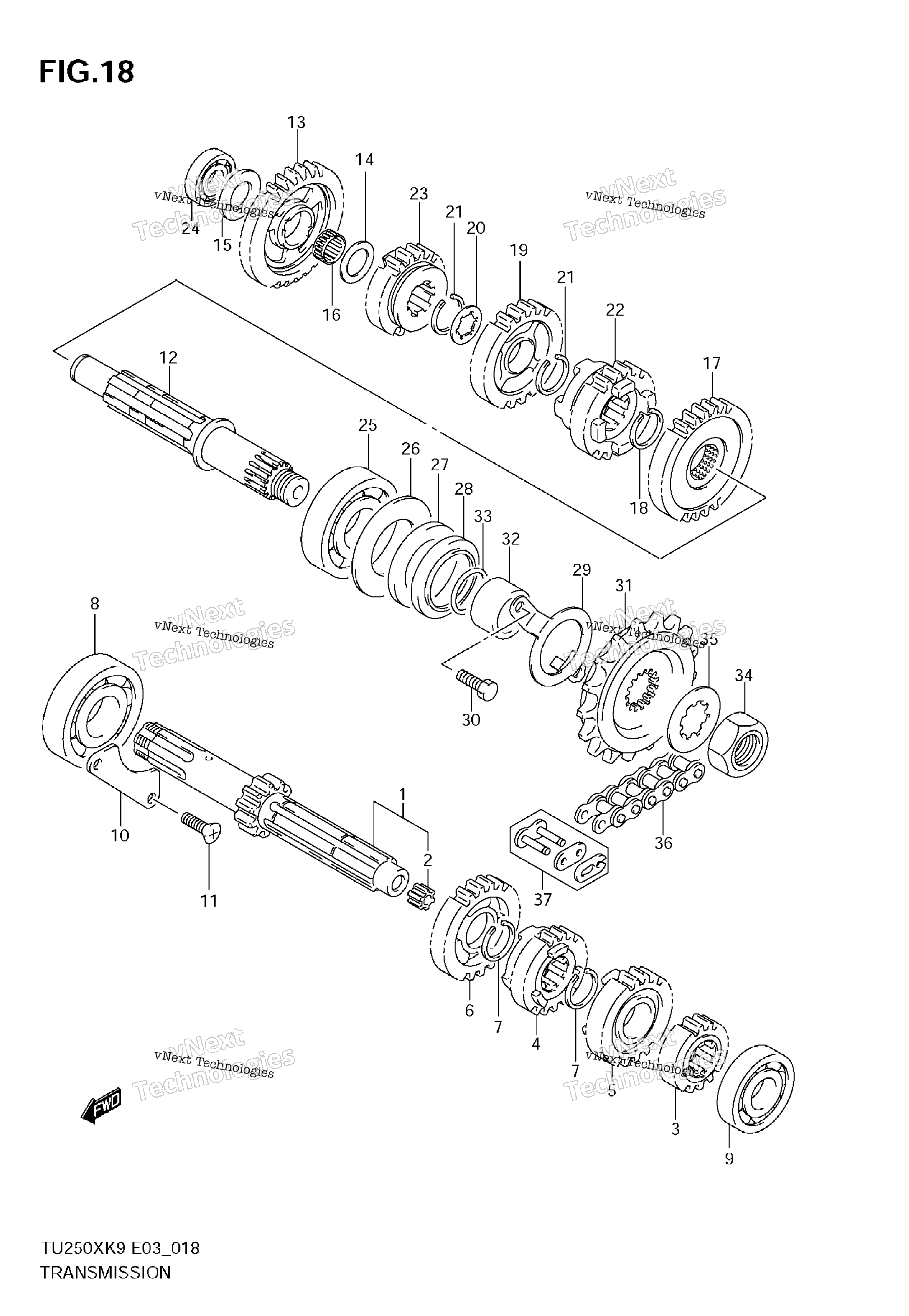

Схема трансмиссии для TU250X
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:11) Includes Item(s) 2 art. 24120-38203-000
По запросу
2
BUSH art. 24125-38201-000
По запросу
3
GEAR, 2ND DRIVE (NT:16) art. 24221-32412-000
По запросу
4
GEAR, 3RD DRIVE (NT:20) art. 24231-38220-000
По запросу
5
GEAR, 4TH DRIVE (NT:21) art. 24241-32420-000
По запросу
6
GEAR, 5TH DRIVE (NT:22) art. 24251-32420-000
По запросу
7
CIRCLIP, 4TH/5TH DRIVE GEAR art. 09380-22006-000
По запросу
8
BEARING (22X56X16) art. 09262-22025-000
По запросу
9
BEARING (17X40X12) art. 09262-17046-000
По запросу
10
RETAINER, CNTR SHAFT BEARING art. 24741-38200-000
По запросу
11
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
12
SHAFT, DRIVE art. 24130-38301-000
По запросу
13
GEAR, 1ST DRIVEN (NT:29) art. 24311-32401-000
По запросу
14
SHIM (17X28X1) art. 09181-17195-000
По запросу
15
WASHER, 1ST DRIVEN art. 08211-17283-000
По запросу
16
BEARING (17X21X9.8) art. 09263-17004-000
По запросу
17
GEAR, 2ND DRIVEN (NT:27) art. 24320-32411-000
По запросу
18
CIRCLIP art. 09380-22006-000
По запросу
19
GEAR, 3RD DRIVE (NT:24) art. 24330-38202-000
По запросу
20
WASHER, 3RD DRIVEN GEAR art. 09167-22011-000
По запросу
21
CIRCLIP art. 09380-22006-000
По запросу
22
GEAR, 4TH DRIVEN (NT:20) art. 24341-38220-000
По запросу
23
GEAR, 5TH DRIVEN (NT:18) art. 24351-38201-000
По запросу
24
BEARING, DRIVE SHAFT, R art. 08110-62030-000
По запросу
25
BEARING (22X56X16) art. 09262-22025-000
По запросу
26
WASHER (35X55X1) art. 09160-35007-000
По запросу
27
SEAL, DRIVE SHAFT (30X43X5) art. 09282-30004-000
По запросу
28
SEAL, DRIVE SHAFT (30X43X7) art. 09283-30041-000
По запросу
29
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-38210-000
По запросу
30
BOLT art. 01500-0612B-000
По запросу
31
SPROCKET, ENGINE (NT:15) art. 27510-25D01-000
По запросу
32
SPACER, ENGINE SPROCKET art. 27531-38300-000
По запросу
33
O-RING (D:2.5,ID:21) art. 09280-21008-000
По запросу
34
NUT, ENGINE SPROCKET art. 09140-18008-000
По запросу
35
Стопорная шайба Suzuki art. 09167-22012-000
По запросу
36
CHAIN ASSY, DRIVE (108LE) art. 27600-14A20-108
По запросу
37
JOINT SET, CHAIN OPT art. 27620-14A20-000
По запросу
