модель 2009 года
- Модель VZ800
- Код модели VZ800

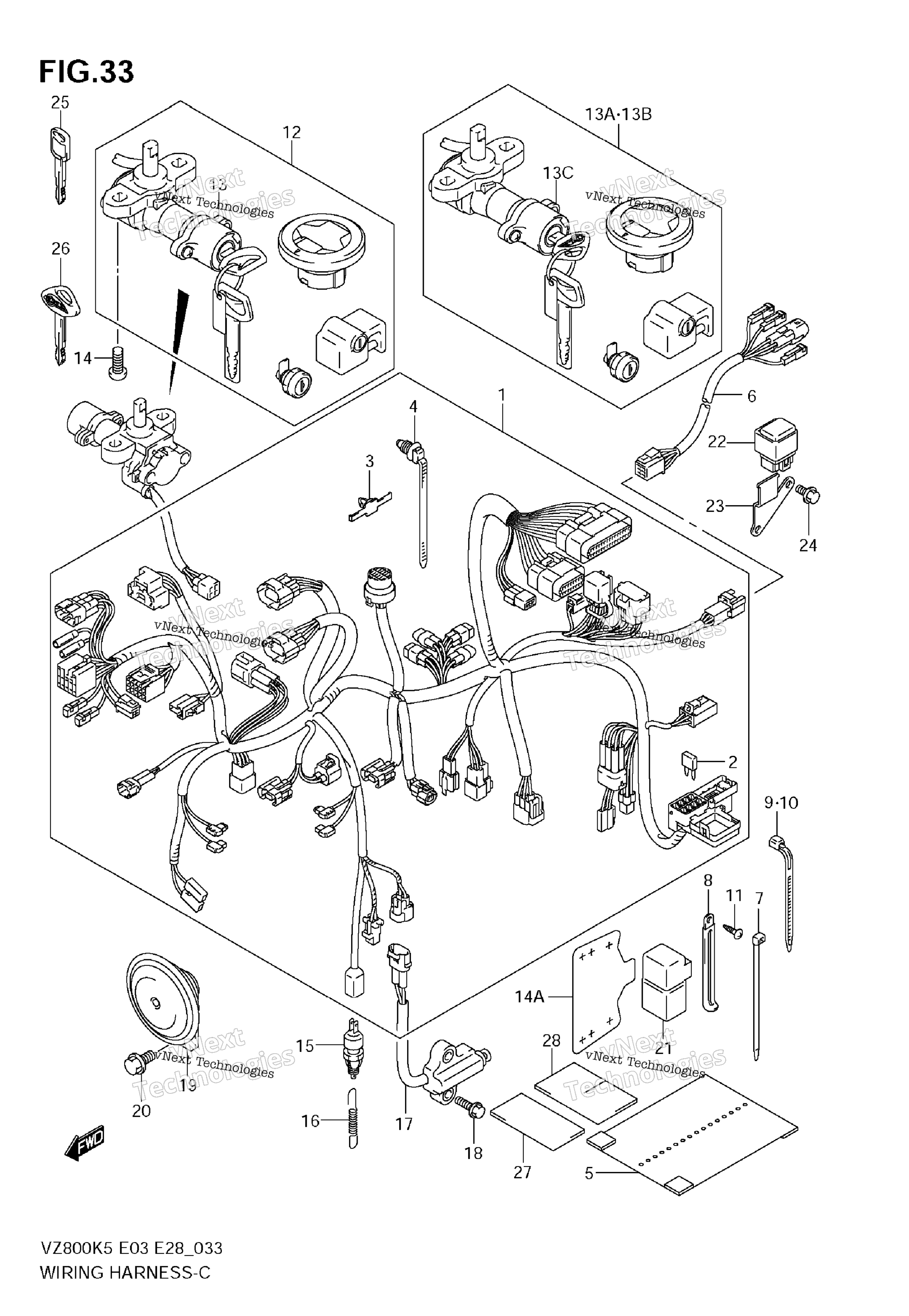

Схема жгута проводов (Model K5/K6/K7/K8) для VZ800
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING MODEL K6 E3,E28 art. 36610-39G31-000
По запросу
1
HARNESS, WIRING MODEL K6 E33 art. 36610-39G40-000
По запросу
1
HARNESS, WIRING MODEL K7/K8 E3,E28,E33; Includes Item(s) 2 - 4 art. 36610-39G81-000
По запросу
2
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
2
FUSE (10A) art. 09481-10501-000
По запросу
3
CLAMP art. 09407-05410-000
По запросу
4
CLAMP art. 09407-17403-000
По запросу
5
PROTECTOR, WIRING HARNESS art. 36618-15D21-000
По запросу
6
WIRE, REAR COMB art. 36858-39G01-000
По запросу
7
CLAMP (L:145) art. 09407-14407-000
По запросу
8
CLAMP (L:80) art. 09404-06036-000
По запросу
8
CLAMP (L:135) art. 09404-06435-000
По запросу
9
CLAMP (L:165) art. 09407-18402-000
По запросу
10
CLAMP (L:190) art. 09407-19401-000
По запросу
11
SCREW art. 03541-0410B-000
По запросу
12
LOCK SET MODEL K5 E33; Includes Item(s) 13 art. 37100-41890-000
По запросу
12
LOCK SET MODEL K5 art. 37100-41880-000
По запросу
13
LOCK SET MODEL K6/K7/K8 E33; Includes Item(s) 13C art. 37102-41810-000
По запросу
13
LOCK ASSY, STEERING MODEL K6/K7/K8 art. 37100-41F71-000
По запросу
13
LOCK SET MODEL K6/K7/K8 art. 37101-41891-000
По запросу
13
LOCK ASSY, STEERING MODEL K5 art. 37100-41F90-000
По запросу
14
SCREW, STEERING LOCK art. 09139-08016-000
По запросу
14
PROTECTOR, IGNITION SWITCH art. 37187-41F10-000
По запросу
15
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
16
SPRING, STOP LAMP art. 09443-06073-000
По запросу
17
SWITCH ASSY, SIDE STAND art. 37840-41F01-000
По запросу
18
BOLT MODEL K6/K7/K8 art. 09103-06279-000
По запросу
18
Болт Suzuki art. 01550-0620A-000
от 326 ₽
19
HORN ASSY MODEL K7/K8 art. 38500-41F20-000
По запросу
19
HORN ASSY MODEL K5/K6 art. 38500-41F10-000
По запросу
20
BOLT art. 01550-0816B-000
По запросу
21
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
22
RELAY ASSY, HEAD LAMP MODEL K7 art. 38740-24A00-000
По запросу
23
BRACKET, HEAD LAMP MODEL K7 art. 38741-39G00-000
По запросу
24
BOLT, BRACKET MODEL K7 art. 01550-0612B-000
По запросу
25
KEY, BLANK OPT art. 37146-41F10-000
По запросу
26
KEY, BLANK "BOULEVARD" OPT art. 37146-41FA0-000
По запросу
27
TAPE, HARNESS (28X50X0.13) 28x50x0.13 art. 36611-16G00-000
По запросу
28
TAPE, WIRING HARNESS 30x50x3.0 art. 36920-33C00-000
По запросу
