модель 2009 года
- Модель VZ800
- Код модели VZ800

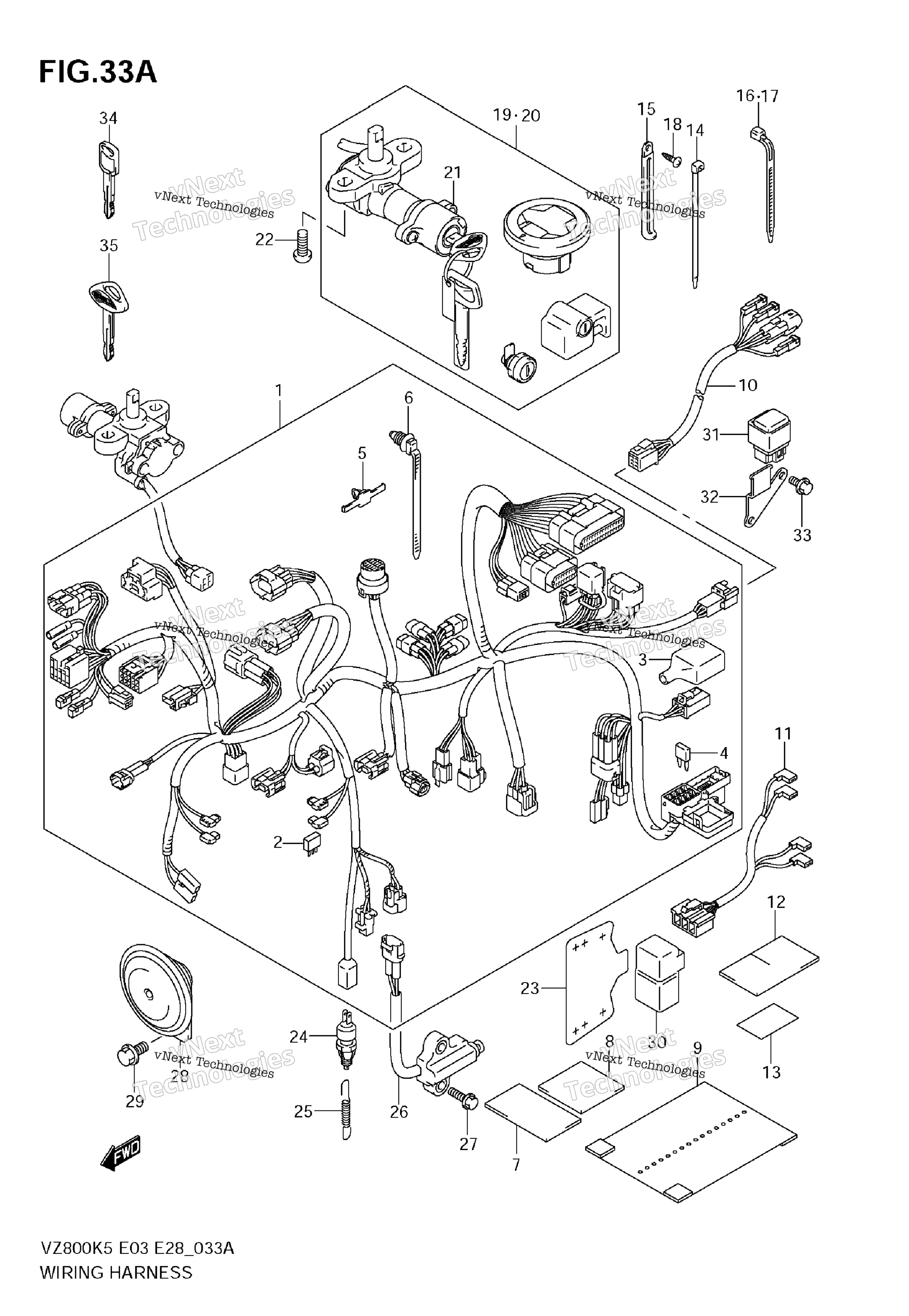

Схема жгута проводов (Model K9) для VZ800
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING E33; Includes Item(s) 2 - 6 art. 36610-39GC0-000
По запросу
1
HARNESS, WIRING E3,E28 art. 36610-39GB1-000
По запросу
2
DIODE art. 36611-38A10-000
По запросу
3
BOOT art. 36717-41F00-000
По запросу
4
FUSE (10A) art. 09481-10501-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
5
CLAMP art. 09407-05410-000
По запросу
6
CLAMP art. 09407-17403-000
По запросу
7
TAPE, HARNESS (28X50X0.13) 28x50x0.13 art. 36611-16G00-000
По запросу
8
PROTECTOR,WIRING HARNESS (30X 35x35 art. 36611-41F00-000
По запросу
9
PROTECTOR, WIRING HARNESS art. 36618-15D21-000
По запросу
10
WIRE, REAR COMB art. 36858-39G01-000
По запросу
11
WIRE, IGNITION COIL LEAD E33 art. 36854-39G00-000
По запросу
12
TAPE, WIRING HARNESS 30x50x3 art. 36920-33C00-000
По запросу
13
PROTECTOR,COWL UNDER (30X20X0 30x20x0.13 art. 94474-17H00-000
По запросу
14
CLAMP (L:145) art. 09407-14407-000
По запросу
15
CLAMP (L:135) art. 09404-06435-000
По запросу
15
CLAMP (L:80) art. 09404-06036-000
По запросу
16
CLAMP (L:165) art. 09407-18402-000
По запросу
17
CLAMP (L:190) art. 09407-19401-000
По запросу
18
SCREW art. 03541-0410B-000
По запросу
19
LOCK SET art. 37101-41891-000
По запросу
20
LOCK SET E33; Includes Item(s) 21 art. 37102-41810-000
По запросу
21
LOCK ASSY, STEERING art. 37100-41F71-000
По запросу
22
SCREW, STEERING LOCK art. 09139-08016-000
По запросу
23
PROTECTOR, IGNITION SWITCH art. 37187-41F10-000
По запросу
24
Датчик стоп-сигнала Suzuki art. 37740-24A00-000
от 1 796 ₽
25
SPRING, STOP LAMP art. 09443-06073-000
По запросу
26
SWITCH ASSY, SIDE STAND art. 37840-41F01-000
По запросу
27
BOLT (6X20) art. 09103-06279-000
По запросу
28
HORN ASSY art. 38500-41F30-000
По запросу
29
BOLT art. 01550-0816B-000
По запросу
30
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
31
RELAY ASSY, HEAD LAMP art. 38740-24A00-000
По запросу
32
BRACKET, HEAD LAMP art. 38741-39G00-000
По запросу
33
BOLT, BRACKET art. 01550-0612B-000
По запросу
34
KEY, BLANK OPT art. 37146-41F10-000
По запросу
35
KEY, BLANK "BOULEVARD" OPT art. 37146-41FA0-000
По запросу
