модель 2011 года
- Модель DL650 V-STROM
- Код модели DL650L1

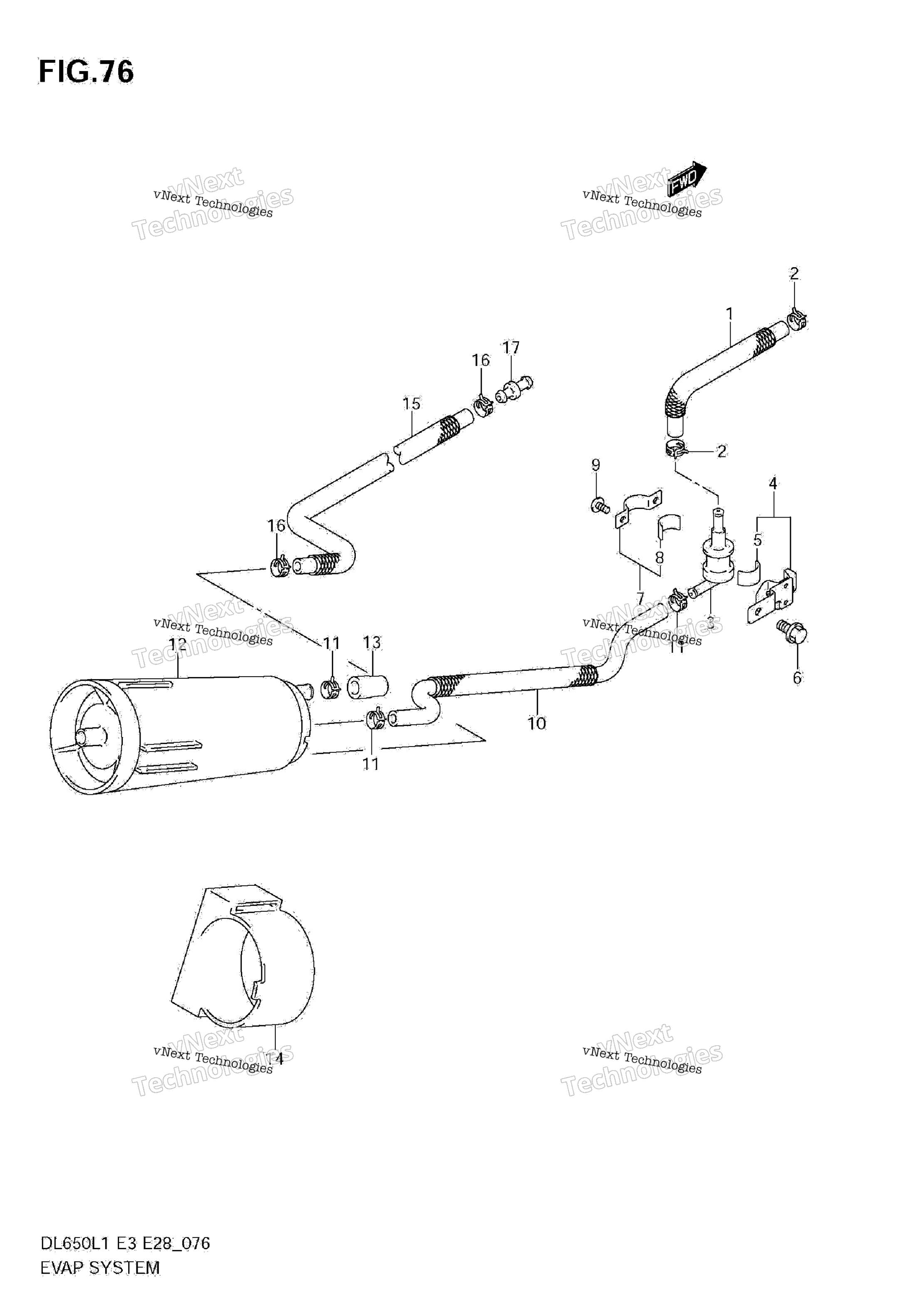

Схема системы испарения (Dl650 L1 E33) для DL650L1
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, TANK & VALVE art. 44434-06G10-000
По запросу
2
CLIP art. 09401-11413-000
По запросу
3
VALVE FUEL TANK BREATHER art. 44240-17C00-000
По запросу
4
BRACKET, BREATHER VALVE art. 44890-06G00-000
По запросу
5
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
6
BOLT, PLATE art. 01550-0612B-000
По запросу
7
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
8
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
9
SCREW, PLATE art. 02142-0408B-000
По запросу
10
HOSE, VALVE & CANISTER art. 44435-27G10-000
По запросу
11
CLIP art. 09401-11413-000
По запросу
12
CANISTER ASSY CHARCOAL art. 17210-26E00-000
По запросу
13
CAP art. 09251-07005-000
По запросу
14
CUSHION, CANISTER art. 44883-06G01-000
По запросу
15
HOSE, PURGE art. 44436-06G10-000
По запросу
16
CLIP art. 09401-12404-000
По запросу
17
JOINT art. 09367-06009-000
По запросу
