модель 2011 года
- Модель DL650 V-STROM
- Код модели DL650L1

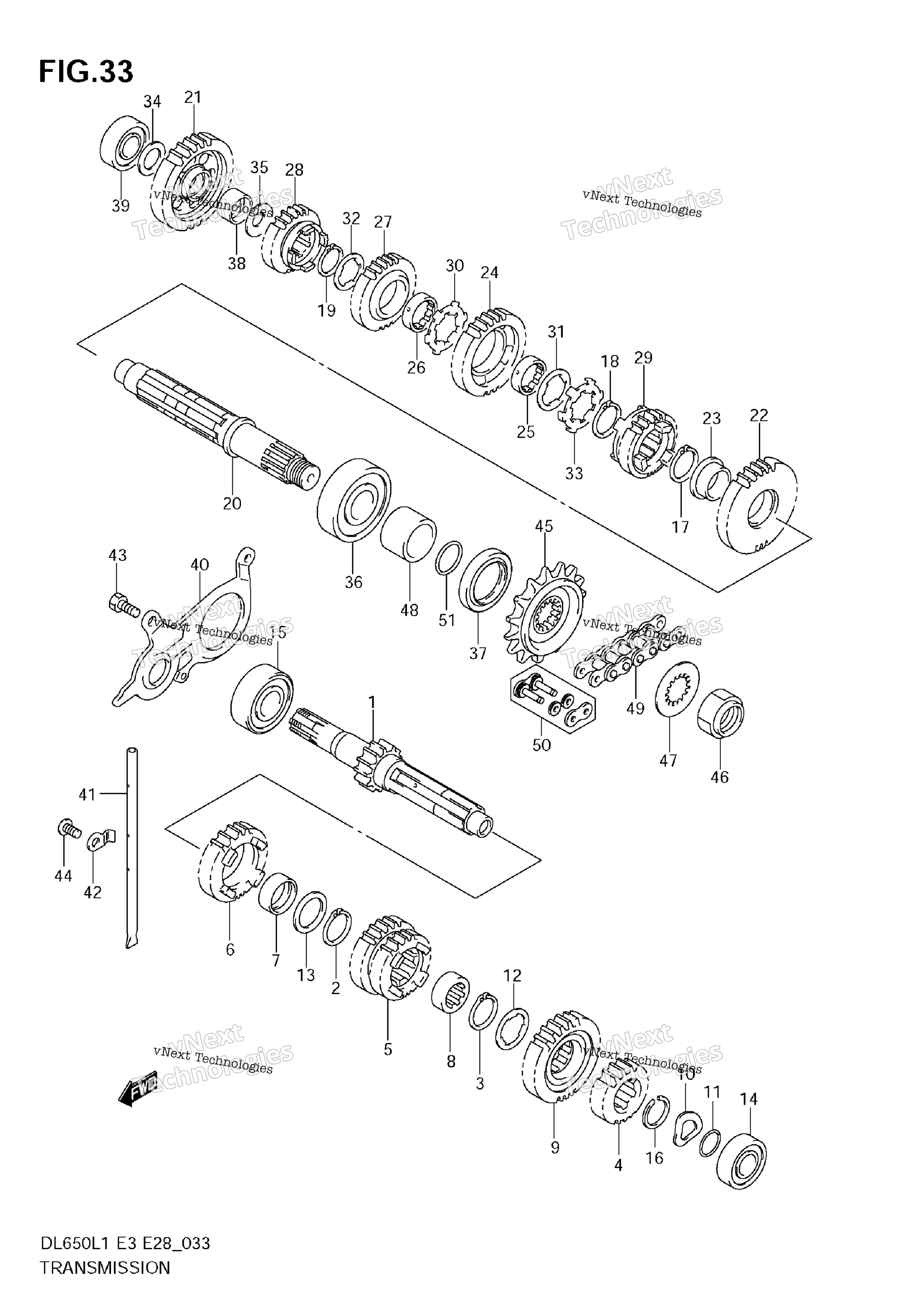

Схема трансмиссии для DL650L1
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:13) art. 24120-27G00-000
По запросу
2
CIRCLIP art. 24127-19F00-000
По запросу
3
CIRCLIP art. 24127-19F00-000
По запросу
4
GEAR, 2ND DRIVE (NT:18) art. 24221-20F10-000
По запросу
5
GEAR, 3RD & 4TH DRIVE NT:21/24 art. 24231-20F10-000
По запросу
6
GEAR, 5TH DRIVE (NT:26) art. 24251-20F02-000
По запросу
7
BUSH art. 24252-19F00-000
По запросу
8
BUSH, 6TH DRIVE art. 24252-38A10-000
По запросу
9
GEAR, 6TH DRIVE (NT:27) art. 24261-20F00-000
По запросу
10
WASHER art. 09164-17007-000
По запросу
11
O RING (D:1,ID:16.8) art. 09280-17001-000
По запросу
12
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
13
Шайба Suzuki art. 09181-25167-000
от 420 ₽
14
BEARING (17X40X12) LH art. 09262-17046-000
По запросу
15
Подшипник Suzuki art. 09262-20145-000
По запросу
16
CIRCLIP art. 09380-25012-000
По запросу
17
CIRCLIP art. 24127-19F00-000
По запросу
18
CIRCLIP art. 24127-19F00-000
По запросу
19
CIRCLIP art. 24127-19F00-000
По запросу
20
SHAFT, DRIVE art. 24130-44H00-000
По запросу
21
GEAR, 1ST DRIVEN (NT:32) art. 24311-20F00-000
По запросу
22
GEAR, 2ND DRIVEN (NT:32) art. 24321-20F01-000
По запросу
23
BUSH, 2ND DRIVEN art. 24322-19F00-000
По запросу
24
GEAR, 3RD DRIVEN (NT:29) art. 24331-20F00-000
По запросу
25
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
26
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
27
GEAR, 4TH DRIVEN (NT:27) art. 24341-20F00-000
По запросу
28
GEAR, 5TH DRIVEN (NT:25) art. 24351-20F02-000
По запросу
29
GEAR, 6TH DRIVEN (NT:23) art. 24361-20F01-000
По запросу
30
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
31
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
32
LOCK WASHER (25.1X33X1.0) art. 09167-25021-000
По запросу
33
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
34
SHIM (17X28X1) art. 09181-17195-000
По запросу
35
SHIM (20X30X1) art. 09181-20195-000
По запросу
36
BEARING (25X62X17) art. 09262-25125-000
По запросу
37
Сальник 36X50X6 ведущей звезды Suzuki art. 09283-36003-000
от 1 901 ₽
38
BUSH art. 09300-20032-000
По запросу
39
BEARING (17X40X12) art. 09262-17023-000
По запросу
40
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-19F10-000
По запросу
41
GUIDE, T/M OIL art. 24881-12C20-000
По запросу
42
RETAINER, TRANSMISSION OIL art. 24885-12C10-000
По запросу
43
Болт Suzuki art. 01500-0612A-000
от 326 ₽
44
SCREW art. 02112-0612A-000
По запросу
45
SPROCKET, ENGINE (NT:15) art. 27510-20F21-000
По запросу
46
Гайка Suzuki art. 09159-20004-000
от 2 310 ₽
47
Стопорная шайба Suzuki art. 09167-25027-000
По запросу
48
SPACER, ENGINE SPROCKET art. 27531-19F10-000
По запросу
49
CHAIN ASSY (DID525V8,118LE) art. 27600-32C90-118
По запросу
50
JOINT SET, CHAIN OPT art. 27620-32C90-000
По запросу
51
Кольцо уплотнительное Suzuki 09280-24010-00 art. 09280-24010-000
от 790 ₽
