модель 2011 года
- Модель DR650
- Код модели DR650SEL1

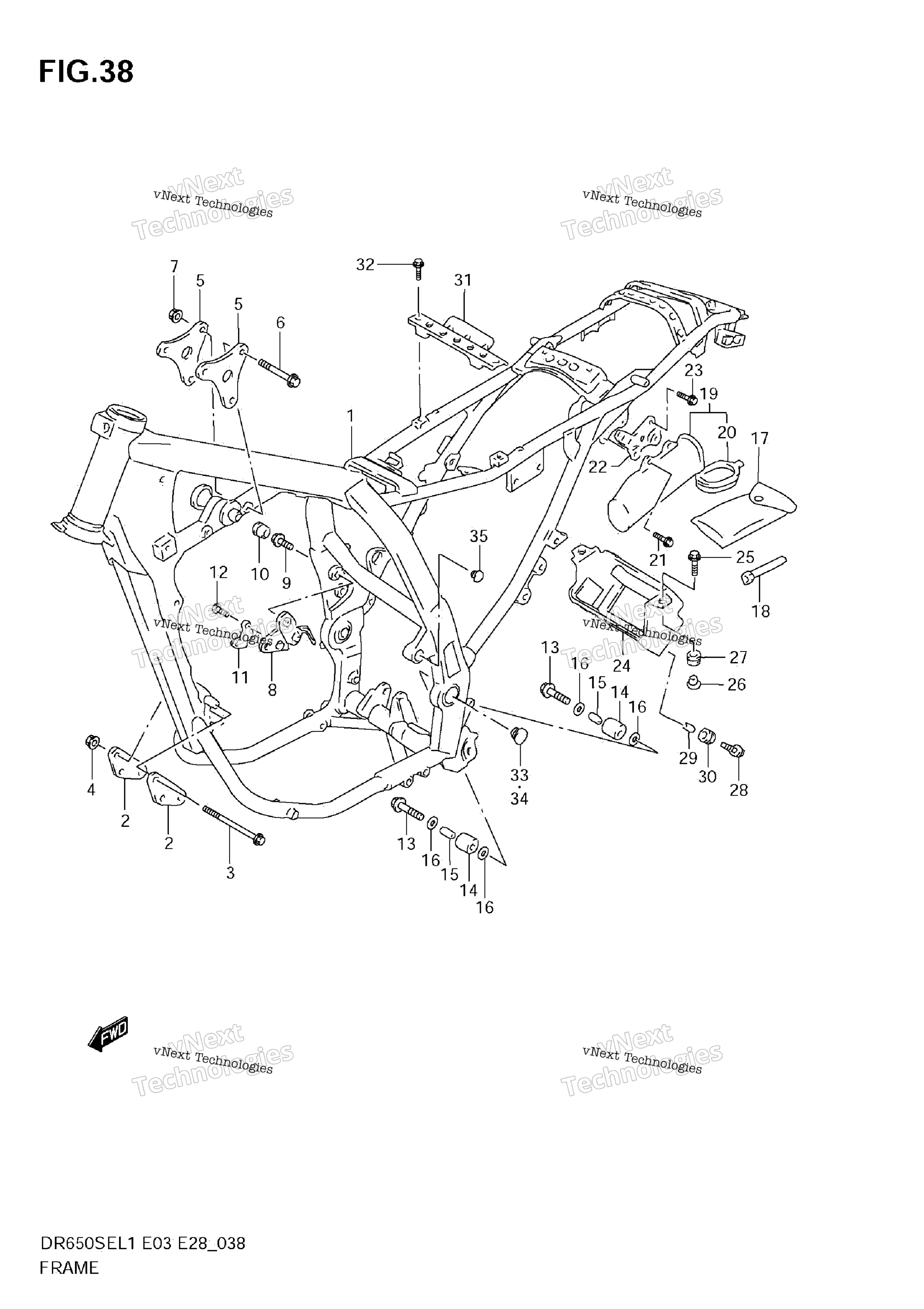

Схема рамы (E33) для DR650SEL1
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (GRAY) art. 41100-32E20-YPT
По запросу
2
PLATE, ENG MTG, FRONT art. 41911-32E00-000
По запросу
3
BOLT (8X100) art. 09103-08139-000
По запросу
4
NUT art. 08319-3108A-000
По запросу
5
PLATE, ENG MTG, UPPER art. 41991-32E00-000
По запросу
6
BOLT (8X55) art. 09103-08339-000
По запросу
7
NUT art. 08319-3108A-000
По запросу
8
PLATE,ENG MTG,REAR RH (BLACK) art. 41930-32E00-019
По запросу
9
BOLT art. 01550-0820B-000
По запросу
10
PLUG art. 09250-20012-000
По запросу
11
BRACKET,STOP SWITCH art. 43251-32E00-000
По запросу
12
BOLT art. 02162-0616B-000
По запросу
13
BOLT (8X38) art. 09103-08178-000
По запросу
14
ROLLER CHAIN CONTROL UPR art. 43911-13E00-000
По запросу
15
SPACER (8.6X12X25.5) art. 09180-08156-000
По запросу
16
WASHER art. 08211-08201-000
По запросу
17
TOOL ASSY art. 09800-21084-000
По запросу
18
BOX SPANNER 16 art. 09816-00100-000
По запросу
19
HOLDER,TOOL art. 41550-32E00-000
По запросу
20
CAP art. 41552-37210-000
По запросу
21
BOLT (6X16) art. 09116-06006-000
По запросу
22
BRACKET,TOOL HOLDER art. 47440-32E00-000
По запросу
23
.BOLT art. 01550-0616B-000
По запросу
24
HOLDER,BATTERY art. 41540-32E00-000
По запросу
25
BOLT (6X20) art. 09116-06167-000
По запросу
26
WASHER art. 09169-06065-000
По запросу
27
CUSHION art. 09320-08510-000
По запросу
28
BOLT (6X16) art. 09116-06213-000
По запросу
29
SPACER (6.1X9X7.5) art. 09180-06038-000
По запросу
30
CUSHION art. 09320-08510-000
По запросу
31
PLATE,BATTERY FITTING art. 41561-32E00-000
По запросу
32
BOLT art. 01550-0610B-000
По запросу
33
PLUG,FRAME PIVOR RH art. 43585-32E00-000
По запросу
34
PLUG,FRAME PIVOR LH art. 43595-32E00-000
По запросу
35
PLUG,FRAME BOSS art. 43586-32E00-000
По запросу
