модель 2011 года
- Модель DR650
- Код модели DR650SEL1

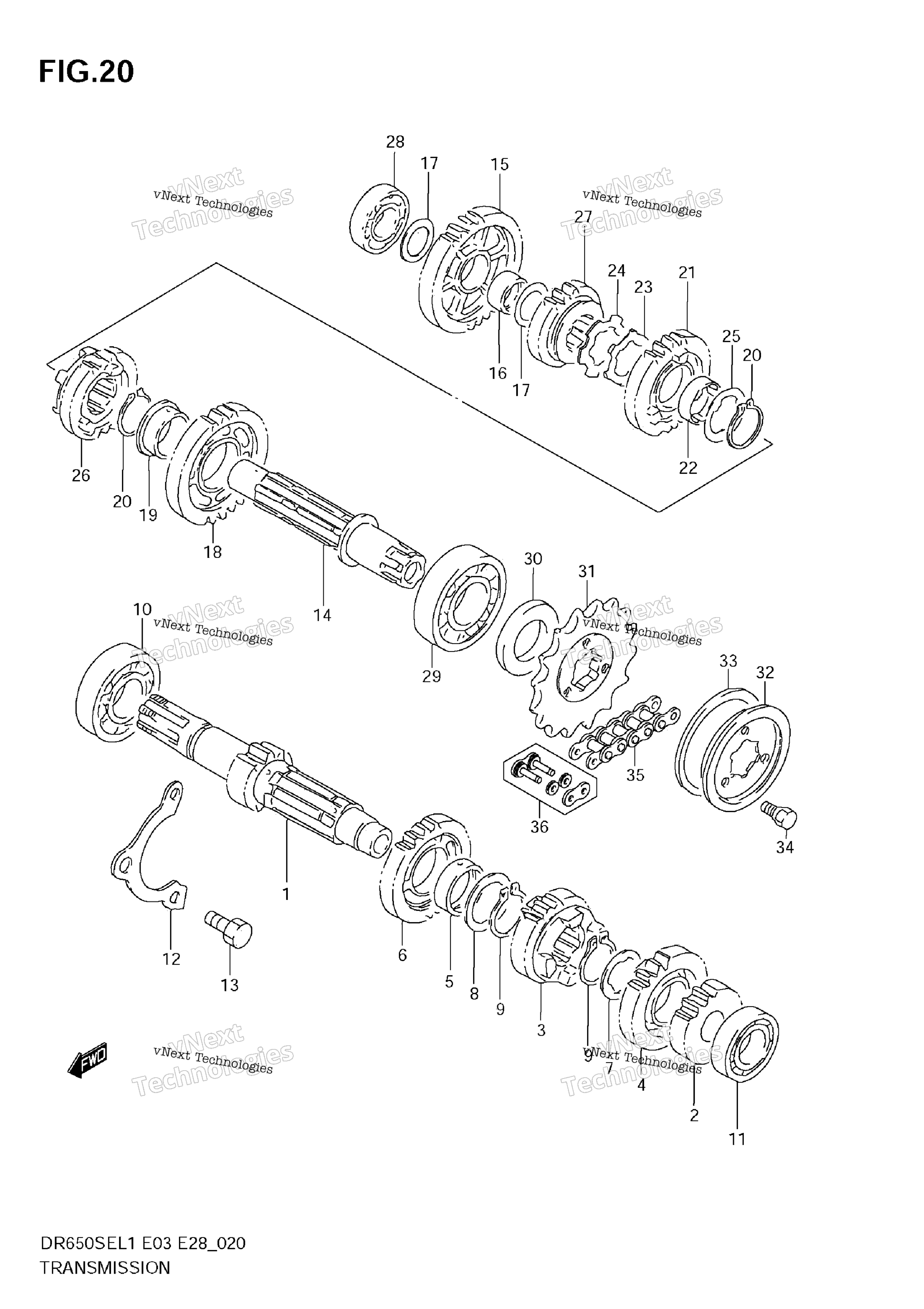

Схема трансмиссии для DR650SEL1
Схема
Детали
Номер
Наименование детали
Цена
1
COUNTERSHAFT NT:12 art. 24120-14810-000
По запросу
2
GEAR, 2ND DRIVE NT:16 art. 24221-14A10-000
По запросу
3
GEAR, 3RD DRIVE NT:21 art. 24231-12D21-000
По запросу
4
GEAR, 4TH DRIVE NT:21 art. 24241-14A10-000
По запросу
5
BUSH art. 24252-19F00-000
По запросу
6
GEAR, 5TH DRIVE NT:23 art. 24251-14A10-000
По запросу
7
WASHER LOCK (25.1X31X1.0) art. 09167-25012-000
По запросу
8
Шайба Suzuki art. 09181-25167-000
от 420 ₽
9
CIRCLIP art. 09380-25003-000
По запросу
10
BEARING (22X56X16) RH art. 09262-22028-000
По запросу
11
BEARING (17X40X12) LH art. 09262-17046-000
По запросу
12
RETAINER,CNTR SHAFT BRG art. 24741-14A00-000
По запросу
13
BOLT art. 01500-0816A-000
По запросу
14
DRIVE SHAFT art. 24130-14A10-000
По запросу
15
GEAR, 1ST DRIVEN NT:29 art. 24311-14A01-000
По запросу
16
BUSH art. 09300-20032-000
По запросу
17
SHIM (20X30X1) art. 09181-20195-000
По запросу
18
GEAR, 2ND DRIVEN NT:26 art. 24321-14A10-000
По запросу
19
BUSH art. 09301-25002-000
По запросу
20
CIRCLIP art. 09380-25003-000
По запросу
21
GEAR, 3RD DRIVEN NT:26 art. 24331-14A20-000
По запросу
22
BUSH, DRIVEN GEAR art. 24332-24510-000
По запросу
23
WASHER (25.1X37X2.5) art. 09169-25001-000
По запросу
24
WASHER,LOCK (25.1X41X1.5) art. 09167-25013-000
По запросу
25
LOCK WASHER art. 09167-25016-000
По запросу
26
GEAR, 4TH DRIVEN NT:21 art. 24341-14A10-000
По запросу
27
GEAR, 5TH DRIVEN NT:19 art. 24351-14A10-000
По запросу
28
BEARING (20X42X12) RH art. 09262-20059-000
По запросу
29
BEARING (25X62X17) LH art. 09262-25125-000
По запросу
30
OIL SEAL (25X44X7) LH art. 09283-25096-000
По запросу
31
SPROCKET NT:15 art. 27511-31D00-000
По запросу
32
PLATE art. 27512-44B00-000
По запросу
33
DAMPER art. 27517-37400-000
По запросу
34
BOLT (6X13) art. 09111-06039-000
По запросу
35
CHAIN, DRIVE (DID525V8X110LE) art. 27600-32C90-110
По запросу
36
JOINT SET, CHAIN OPT art. 27620-32C90-000
По запросу
