модель 2012 года
- Модель RM-Z 250
- Код модели RM-Z250L2

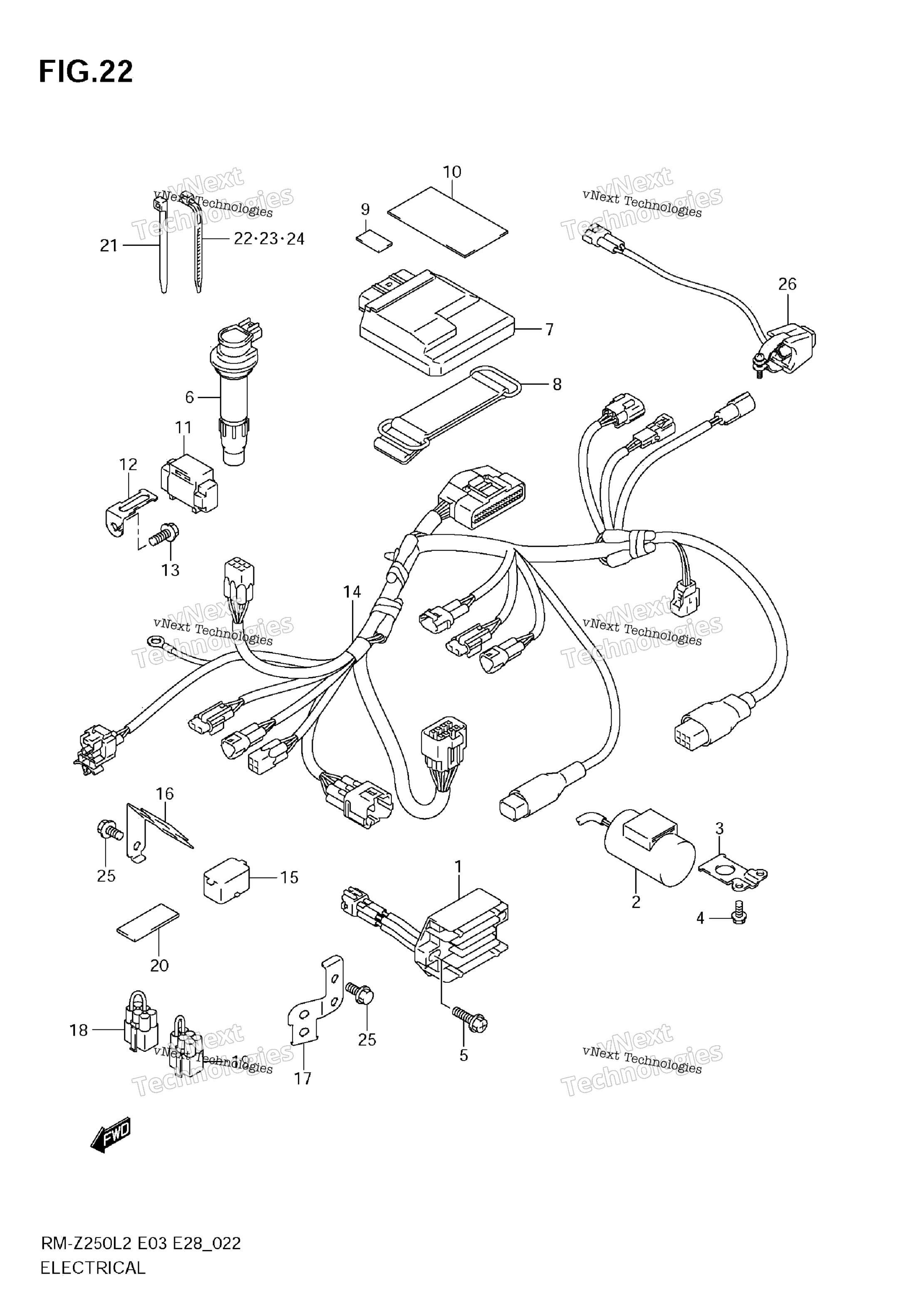

Схема электрооборудования для RM-Z250L2
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY art. 32800-28H00-000
По запросу
2
CONDENSER ASSY art. 33640-28H00-000
По запросу
3
BRACKET, CONDENSER art. 33641-28H00-000
По запросу
4
BOLT (6X10) art. 09103-06188-000
По запросу
5
BOLT art. 02162-0620C-000
По запросу
6
COIL ASSY, IGNITION art. 33410-49H00-000
По запросу
7
CONTROL UNIT, FI art. 32920-49H20-000
По запросу
8
BAND, FI CONTROL UNIT art. 32942-14301-000
По запросу
9
CUSHION (30X50X3) art. 33652-36000-000
По запросу
10
CUSHION (170X95X3) CUT AS REQUIRED art. 33652-36000-000
По запросу
11
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
12
BRACKET art. 33961-49H00-000
По запросу
13
BOLT art. 02162-0616B-000
По запросу
14
HARNESS, WIRING art. 36610-49H10-000
По запросу
15
CAP, TS art. 36654-46H01-000
По запросу
16
BRACKET, COUPLER art. 36672-49H00-000
По запросу
17
BRACKET, COUPLER art. 36672-49H10-000
По запросу
18
WIRE, SHORT art. 36852-28H01-000
По запросу
19
WIRE, SHORT art. 36852-49H01-000
По запросу
20
PROTECTOR, WIRING HARNESS art. 36920-45G00-000
По запросу
21
CLAMP (L:95) art. 09407-10403-000
По запросу
22
CLAMP (L:95) art. 09407-11401-000
По запросу
23
CLAMP (L:125) art. 09407-14403-000
По запросу
24
CLAMP (L:165) art. 09407-18402-000
По запросу
25
BOLT art. 01550-0610A-000
По запросу
26
SWITCH ASSY, ENGINE STOP art. 37820-49H00-000
По запросу
