модель 2012 года
- Модель RM-Z 250
- Код модели RM-Z250L2

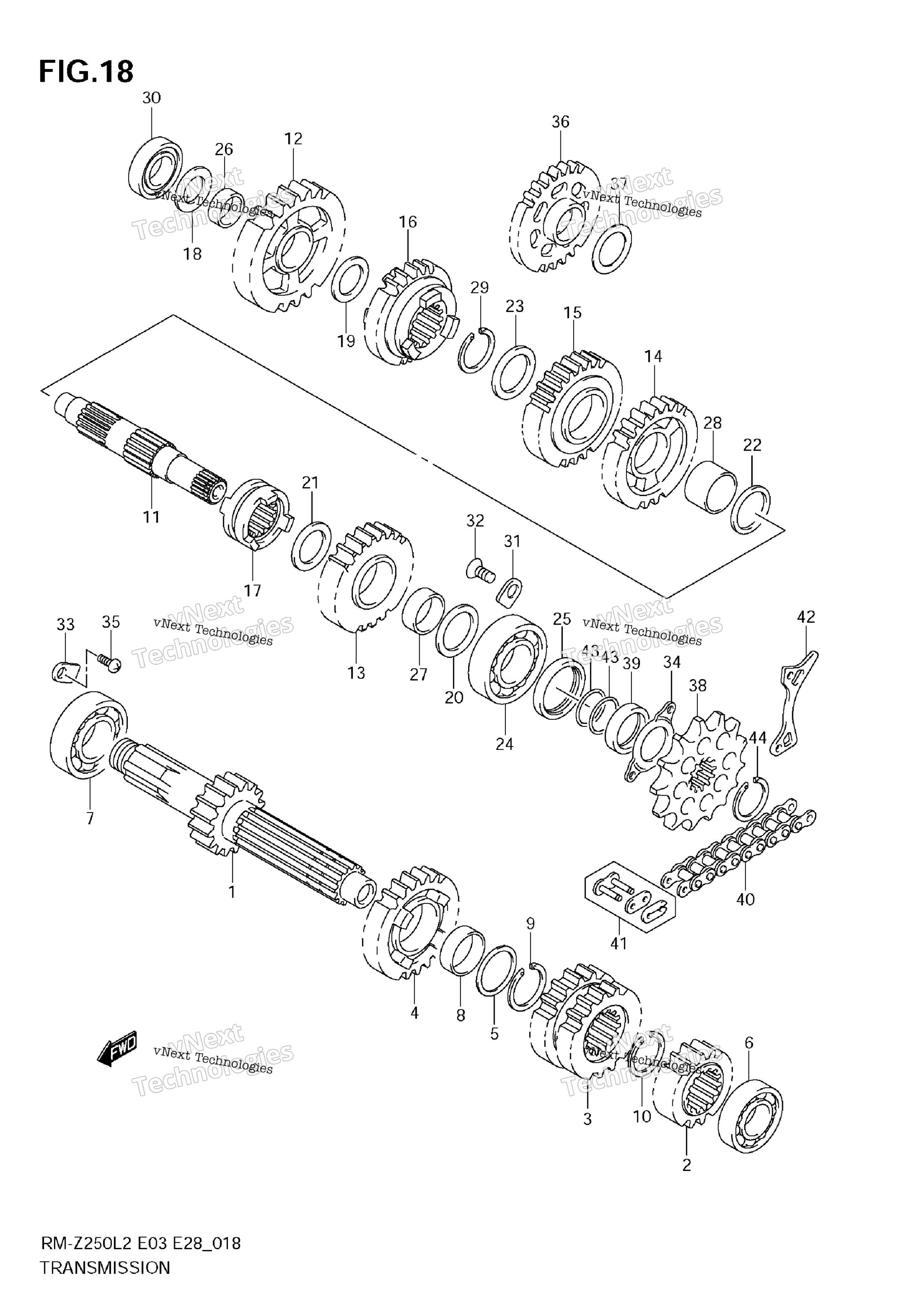

Схема трансмиссии для RM-Z250L2
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER NT:13 art. 24120-10H01-000
По запросу
2
GEAR, 2ND DRIVE NT:17 art. 24221-10H01-000
По запросу
3
GEAR, 3RD & 4TH DRIVE NT:17/21 art. 24231-10H10-000
По запросу
4
GEAR, 5TH DRIVE NT:22 art. 24251-10H00-000
По запросу
5
SHIM (24X29X1) art. 09181-24009-000
По запросу
6
BEARING (17X40X9.5) LH art. 09262-17040-000
По запросу
7
BEARING (22X50X14) RH art. 09262-22018-000
По запросу
8
BUSH art. 09300-24004-000
По запросу
9
CIRCLIP art. 09380-24007-000
По запросу
10
CIRCLIP art. 09380-24007-000
По запросу
11
SHAFT, DRIVE art. 24131-10H01-000
По запросу
12
GEAR, 1ST DRIVEN, NT:28 art. 24311-10H01-000
По запросу
13
GEAR, 2ND DRIVEN, NT:30 art. 24321-10H01-000
По запросу
14
GEAR, 3RD DRIVEN, NT:25 art. 24331-10H00-000
По запросу
15
GEAR, 4TH DRIVEN, NT:26 art. 24341-10H00-000
По запросу
16
GEAR, 5TH DRIVEN, NT:24 art. 24351-10H00-000
По запросу
17
DOG, SLIDING art. 24412-10H01-000
По запросу
18
SHIM (17X28X1) RH art. 09181-17195-000
По запросу
19
SHIM (20X28X1) LH art. 09181-20167-000
По запросу
20
WASHER, 2ND DRIVEN GEAR LH art. 24322-49H00-000
По запросу
21
SHIM (22X30X1.0) RH art. 09181-22167-000
По запросу
22
SHIM (24X30X1) art. 09181-24008-000
По запросу
23
SHIM (24X30X1) art. 09181-24008-000
По запросу
24
BEARING (20X52X7.5) LH art. 09262-20147-000
По запросу
25
OIL SEAL (28X38X7.5) art. 09289-28012-000
По запросу
26
BUSH art. 09300-20037-000
По запросу
27
BUSH art. 09300-22020-000
По запросу
28
BUSH art. 09300-24003-000
По запросу
29
CIRCLIP art. 09380-24007-000
По запросу
30
BEARING (17X40X12) RH art. 09262-17023-000
По запросу
31
RETAINER art. 24741-20A00-000
По запросу
32
SCREW (6X12) art. 09126-06011-000
По запросу
33
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
34
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-49H00-000
По запросу
35
SCREW (6X12) art. 09125-06122-000
По запросу
36
GEAR, KICK STARTER IDLE art. 26260-49H00-000
По запросу
37
WASHER, KICK IDLE GR THRUST art. 26264-28H00-000
По запросу
38
SPROCKET, ENGINE, NT:13 art. 27511-14121-000
По запросу
39
SPACER, ENGINE SPROCKET art. 27531-43D00-000
По запросу
40
CHAIN ASSY, DRIVE DID520DMA2-SDH art. 27600-46K00-114
По запросу
41
JOINT SET, CHAIN OPT art. 27620-46K00-000
По запросу
42
PLATE, FRONT CHAIN GUIDE art. 27641-10H01-000
По запросу
43
O RING (D:1.9,ID:19.8) art. 09280-20006-000
По запросу
44
CIRCLIP art. 09380-20007-000
По запросу
