модель 2013 года
- Модель DR-Z 400
- Код модели DR-Z400SL3

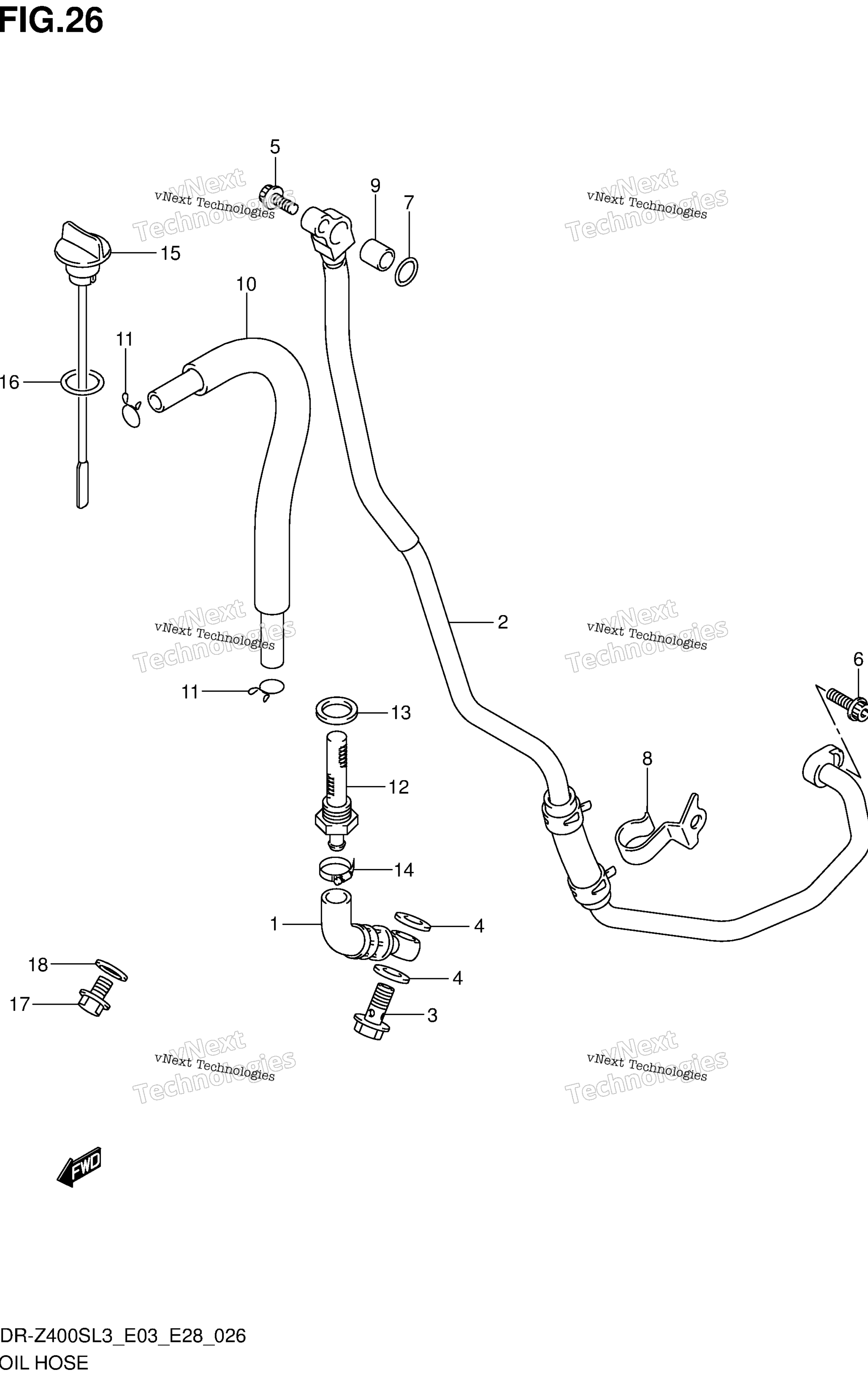

Схема масляный шланг для DR-Z400SL3
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE OIL TANK R art. 16460-29F10-000
По запросу
2
HOSE OIL TANK L art. 16470-29F20-000
По запросу
3
UNION art. 09360-14012-000
По запросу
4
Шайба сливной пробки Suzuki art. 09168-14015-000
от 263 ₽
5
BOLT (6X16) art. 07120-0616B-000
По запросу
6
BOLT art. 07120-0620B-000
По запросу
7
.O-RING (D:2.4 ID:11) art. 09280-11005-000
По запросу
8
CLAMP OIL TANK HOSE art. 16491-29F11-000
По запросу
9
PIN art. 04211-11129-000
По запросу
10
HOSE OIL TANK OVER FLOW art. 16480-29F00-000
По запросу
11
CLIP art. 09401-12403-000
По запросу
12
STRAINER FRAME HEAD UNDER art. 16550-29F00-000
По запросу
13
GASKET (18X22X2) art. 09168-18007-000
По запросу
14
CLAMP art. 09402-22512-000
По запросу
15
GAUGE OIL LEVEL art. 16561-29F10-000
По запросу
16
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
17
PLUG OIL DRAIN art. 09247-10008-000
По запросу
18
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
